Vorteile von Hybrid VRF-Systemen

Innovative City Multi Hybrid VRF-Systeme von Mitsubishi Electric

Blogartikel 30.10.2023

Das City Multi Hybrid VRF-System bietet eine weltweit einzigartige Lösung, die Stärken eines direktverdampfenden mit denen eines wassergeführten Systems zu kombinieren – mit hoher Energieeffizienz, individuellem Komfort und deutlich reduzierter Kältemittelfüllmenge.

Sie bietet nicht nur eine zukunftsfähige Lösung im Hinblick auf gestiegene gesetzliche Vorgaben, sondern eröffnet auch neue Möglichkeiten, wassergeführte Systeme einfach und modular zu planen. So können Sie mit dem Hybrid VRF-System der R2-Serie beispielsweise sämtliche angeschlossenen Innengeräte unabhängig voneinander im Heiz- oder Kühlmodus betreiben.

Vorteile auf einen Blick:
  • hohe Energieeffizienz
  • mehr Klimafreundlichkeit
  • stark reduzierte Kältemittelfüllmenge
  • heizen und kühlen gleichzeitig mit Wärmerückgewinnung
  • flexible Planung
  • einfache Montage und Wartung
  • maximaler Komfort
Weiterführende Links

Vorteil Energieeffizienz und mehr Klimafreundlichkeit

Klimafreundlichkeit

Hybrid VRF-Systeme zeichnen sich durch ihre hohe Energieeffizienz aus und können damit einen entscheidenden Beitrag zur Erfüllung der Richtlinien für ein modernes, nachhaltiges Bauen leisten. Dies wird möglich durch die neueste Generation der Inverter-Verdichter-Technologie, großflächige Microchannel-Aluminium-Wärmetauscher und die konsequente Entwicklung aller Anlagenkomponenten für eine hohe saisonale Energieeffizienz.

Die invertergeregelten Verdichter der Außengeräte verfügen über eine nahezu stufenlose Regelung und stellen nur die tatsächlich im Gebäude benötigte Leistung zur Verfügung.

Die modernen Hybrid VRF-Systeme arbeiten mit City Multi VRF-Außengeräten, in denen das Kältemittel R32 zum Einsatz kommt. Die Kombination aus reduzierter Kältemittelfüllmenge und niedrigem GWP-Wert verringert das anlagenspezifische CO2-Äquivalent auf unter 21 % gegenüber herkömmlichen VRF-Systemen mit R410A – damit ist man bereits heute für zukünftige Ziele und Vorschriften gewappnet.

Seine Stärken kommen so in Green Buildings ebenso zum Tragen wie bei Zertifizierungen nach LEED, BREEAM oder DGNB.

Bild eines Baums vor einem Bürogebäude

Vorteil stark reduzierte Kältemittelfüllmenge

Kältemittelfüllmenge

Für die Verwendung von R32 in Personenaufenthaltsbereichen sind Sicherheitsstandards zu erfüllen, die sich nach dem Verhältnis von Raumgröße und Kältemittelfüllmenge richten und in nationalen und internationalen Normen definiert sind (z. B. DIN EN 378 und IEC 60335).

Mit der Hybrid VRF-Technologie lassen sich alle Vorteile eines VRF-Systems auch unter Verwendung des Kältemittels R32 normkonform realisieren. Denn kältemittelführende Bauteile in Räumlichkeiten und damit auch der Umfang erforderlicher Brandschutzmaßnahmen sind auf ein Minimum reduziert.

Kältemittel kommt bei der Hybrid VRF-Technologie nur vom Außengerät bis zum zentralen Kältemittelverteiler zum Einsatz. Danach wird die Energie mit Wasser ausgetauscht und dieses an die zu klimatisierenden Räume weitergeleitet. Auf diese Weise sind auch Projekte realisierbar, bei denen die Menge an Kältemittel möglichst gering gehalten werden soll oder bei denen keine Kältemittelleitungen in den Räumen erwünscht sind.

Tip: Unser Kältemittel-Rechner ermöglicht Ihnen Risikomanagement in nur 3 Schritten.

Dabei werden die zwei Kernfragen geklärt:
  • Wie viel Kältemittel ist für Ihre Anlage maximal zulässig?
  • Und welche Sicherheitsvorkehrungen sind erforderlich?

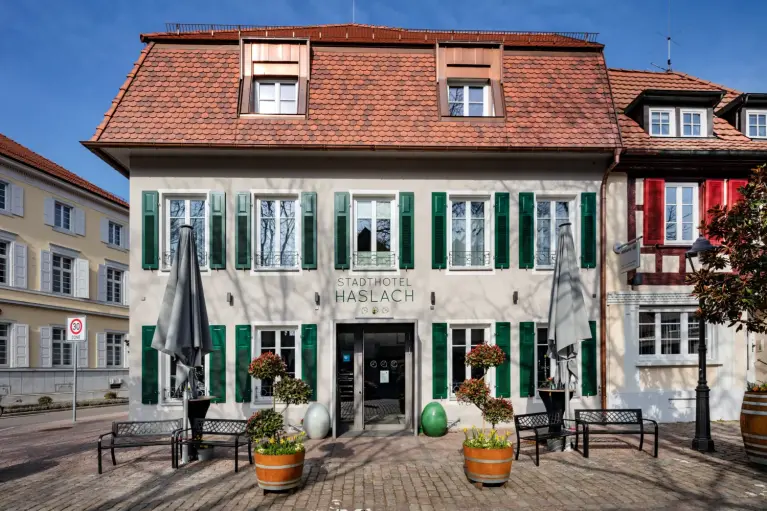

Bild der Gebäudefront des Stadthotel Haslach

Vorteil flexible Planung, Montage und Wartung

Planung, Montage und Wartung

Die HVRF-Technologie wurde speziell für die Ansprüche moderner Gebäudearchitektur entwickelt und eröffnet neue Möglichkeiten, wassergeführte Systeme einfach und modular zu planen.

Dank einer großen Bandbreite an Innengeräten lassen sich Räumlichkeiten aller Art mit dem Hybrid VRF-System klimatisieren. Die Hybrid VRF-Technologie erlaubt größtmögliche Flexibilität bei der Raumnutzung und -aufteilung sowie bei der Funktionswahl für Nutzer:innen. Sie lässt sich reibungslos an die übergeordnete Gebäudeleittechnik anbinden.

Im Hybrid VRF-System sind alle wichtigen hydraulischen Komponenten bereits vorhanden. Nur das Ausdehnungsgefäß muss noch ermittelt werden. Innerhalb des Gebäudes können statt Kupferrohren Kunststoffleitungen verbaut werden. Und da die Kontrolle an den Innengeräten entfällt, ist die kältetechnische Dichtheitsprüfung gemäß der F-Gase-Verordnung deutlich einfacher.

Mit diesen Stärken lassen sich Komplettanlagen für die Beheizung und Kühlung auf Basis erneuerbarer Energieträger in einem System realisieren – innovativ und flexibel.

Bild der HVRF Anlage von Mitsubishi Electric im Stadthotel Haslach

Vorteil Konnektivität

Konnektivität

Die Hybrid VRF-Systeme können problemlos über die verschiedenen Mitsubishi Electric Steuerungen geregelt werden. Die benutzerfreundlichen Steuerungsoptionen ermöglichen die Bedienung über Tasten, Touchscreen oder Windows-Oberfläche. Sie können sowohl lokal für individuelle Einstellungen als auch systemweit für die zentrale Steuerung und Überwachung von gesamten Gebäuden oder Gebäudekomplexen verwendet werden. Dies ermöglicht eine intelligente Steuerung, die ein effizientes Energiemanagement und volle Kostentransparenz gewährleistet.

Bild der Bedienoberfläche für die Zentralsteuerung der HVRF Anlage im Stadthotel Haslach

CITY MULTI HYBRID VRF

Zukunftsfähige Lösungen

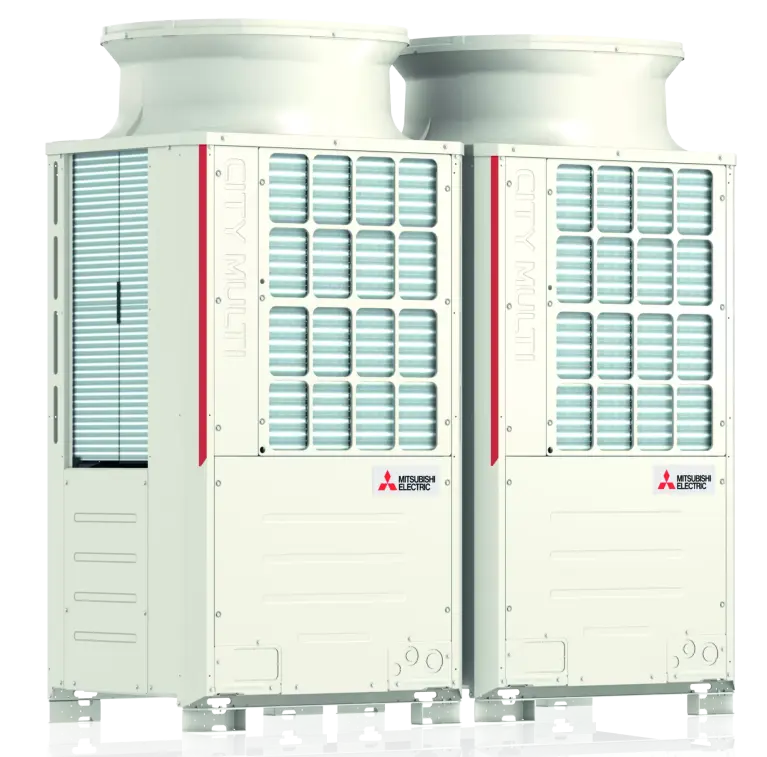

Produktabbildung PURY-EP 550 600

Für Bürogebäude und Hotels

Die Hybrid VRF-Technologie bietet für Gebäude, in denen keine Kältemittelleitungen in den Räumlichkeiten gewünscht sind, eine zukunftsfähige Lösung. Während das Kältemittel ausschließlich zwischen Außengerät, Hybrid BC-Controller und Hydro-Unit zirkuliert, kommt im Gebäude selbst lediglich Wasser als Energieträger zum Einsatz. Ein cleveres System: Schließlich kommt es mit deutlich weniger Kältemittel aus und ist im Hinblick auf gestiegene gesetzliche Vorgaben bestens für die klimatechnischen Anforderungen der Zukunft geeignet.

Hybrid-VRF System entdecken

HVRF
YouTube-Thumbnail Video Hybrid-VRF-System

Hybrid VRF-System

Das City Multi Hybrid VRF-System von Mitsubishi Electric bietet eine weltweit einzigartige Lösung, die Stärken eines direktverdampfenden mit denen eines wassergeführten Systems zu kombinieren. Heizen und Kühlen mit hoher Energieeffizienz, individuellem Komfort und deutlich reduzierter Kältemittelfüllmenge. HVRF-Systeme eignen sich daher insbesondere für den Einsatz in Hotels, Bürogebäuden oder im Retail-Segment.

Projekte mit Hybrid VRF

Referenzen

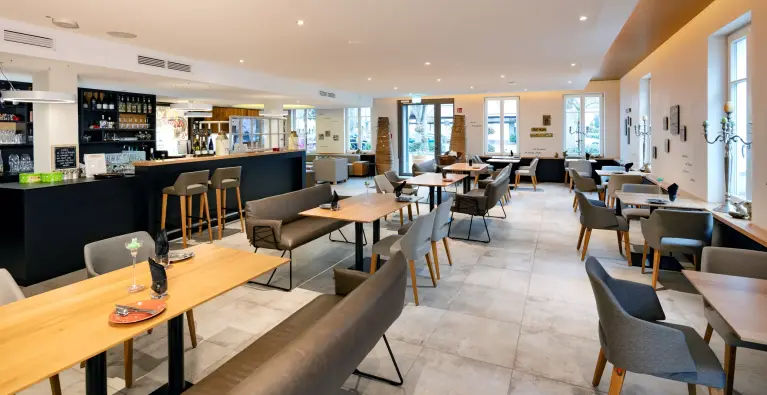

Haslach
Moderne Hotel Klimatisierung
HYBRID VRF-SYSTEM FÜR DAS STADTHOTEL HASLACH
Zur Referenz

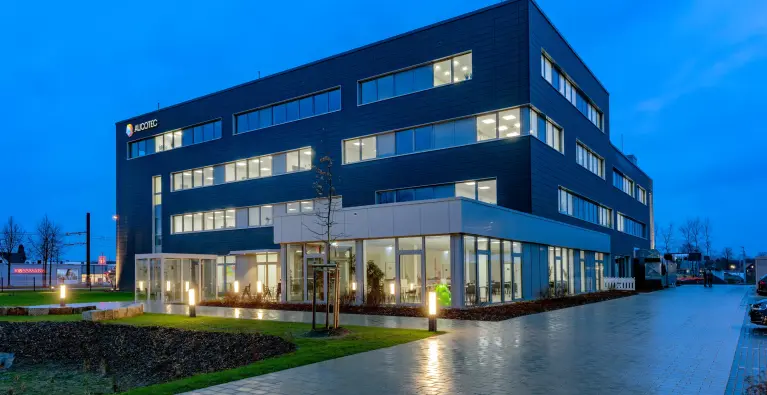

Isernhagen bei Hannover
Moderne Bürogebäude Klimatisierung
Hybrid VRF-System für die Firmenzentrale der Aucotec AG
Zur Referenz
