Die Ökodesign-Richtlinie für Kaltwassersätze

Kaltwassersätze und die ErP-Richtlinie

Blogartikel

Der Gebäudesektor innerhalb der EU hat ein Energiebedarf von ca. 40 % des gesamten Energiebedarfes. Ca. 1/3 dieser benötigten Energie entfällt dabei auf die Kühlung, Heizung und Lüftung. So wird schnell deutlich welches Energieeinsparpotential in den ErP Verordnungen liegt.

Die Ökodesign-Richtlinie 2016/2281 ist eine Verordnung zur Schaffung eines Rahmens für die Festlegung von Anforderungen an die umweltgerechte Gestaltung energieverbrauchsrelevanter Produkte. Im Fokus stehen hier u. a. Kaltwassersätze oder auch Flüssigkeitskühler genannt zur Komfortkühlung und Prozesskühler mit hoher Betriebstemperatur bis zu einer maximalen Nennleistung von 2.000 kW. Der wichtigste Parameter dieser Verordnung ist der Energieverbrauch während der Nutzung über den Jahreszyklus.

Die Verordnung 2015/1095 fokussiert sich auf Prozesskühler mit mittlerer und niedriger Betriebstemperatur. Eine Leistungsbegrenzung ist nicht vorgesehen.

Hier stellen wir Ihnen sämtliche technischen Datenblätter unserer Klima- und Wärmepumpensysteme zur Verfügung.

Zu den Datenblättern

Relevante Geräte

Relevante Geräte

Die neue Ökodesign-Richtlinie unterscheidet bei der Festlegung der Referenzgrenzwerte nach der jeweiligen Anwendung, für die ein Gerät eingesetzt wird. So kann ein Kaltwassererzeuger von Mitsubishi Electric in drei verschiedenen Kategorien genutzt werden:

  • als Komfortkühler für die Raumklimatisierung
  • als Prozesskühler mit hoher Betriebstemperatur
  • als Prozesskühler mit mittlerer Betriebstemperatur

Für Hersteller ist es darum wichtig, mit objekt- und planungsspezifischen Angaben in die Projektplanungen einbezogen zu werden. Denn nur so kann jeden Anwendungsfall die passende ErP-konforme Auslegung zur Verfügung gestellt werden – insbesondere bei gemischten Anwendungen, die sowohl eine Raumklimatisierung als auch eine Prozesskühlung abdecken.

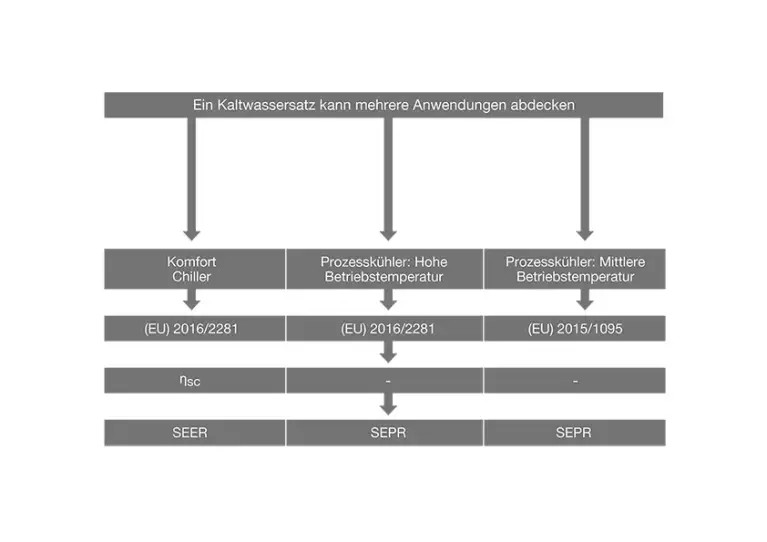

Abbildung Unterscheidung in drei Anwendungskategorien

Unterscheidung in drei Anwendungskategorien

3 Kategorien

Objekt- und planungsspezifische Angaben klären

Angaben zur Lüftung

Je nach Gerät ist es möglich, dass ein Produkt sowohl als Komfortkühler als auch als Prozesskühler mit hoher und mittlerer Betriebstemperatur eingesetzt werden kann. Für Hersteller ist es darum wichtig, mit objekt- und planungsspezifische Angaben in die Projektplanungen einbezogen zu werden. Denn nur so kann jedem Anwendungsfall die passende ErP-konforme Auslegung zur Verfügung gestellt werden – insbesondere bei gemischten Anwendungen, die sowohl eine Raumklimatisierung als auch eine Prozesskühlung abdecken.

Sie sind Planerin oder Planer? Hier finden Sie weitere relevante Informationen.

Zur Planer Übersichtsseite

Abgrenzungen und Rahmenbedingungen

Betriebstemperatur

Vorgaben zu Energieeffizienz von Kaltwassersätzen

Energieeffizienz & Kaltwasser

Mit dem Inkrafttreten der Verordnung (EU) 2016/2281 für luft- und wassergekühlte Kaltwassersätze zur Komfortkühlung werden der Raumkühlungs-Jahresnutzungsgrad ηsc (seasonal space cooling energy efficiency) bzw. der Seasonal Energy Efficiency Ratio (SEER-Wert) zur verpflichtenden Angabe in der Gerätedokumentation.

Für luft- und wassergekühlte Prozesskühler mit hoher mittlerer Betriebstemperatur muss der Seasonal Energy Performance Ratio (SEPR HT bzw. SEPR MT) angegeben werden. Die unterschiedliche Berechnungsmethode für Komfort- und Prozesskühler resultiert daraus, dass sich das Teillastverhältnis, die Anzahl der Betriebsstunden und die Verteilung der Außentemperaturen, bei denen die Geräte betrieben werden, wesentlich unterscheiden. Bei der Prozesskühlung besteht ganzjährig eine hohe Kühlanforderung auch bei tieferen Außentemperaturen. Bei Komfortkühlern muss ein sehr variabler Teillastbetrieb über relativ wenige Stunden bei verhältnismäßig hoher Außentemperatur abgedeckt werden. Der SCOP-Wert ist maßgeblich für Geräte unter 400 kW Nennheizleistung, die nur heizen oder heizen und kühlen können.

Somit verlieren die bekannten Maßeinheiten COP und EER weiter an Bedeutung, da diese lediglich einen einzigen Betriebspunkt unter Vollastbedingungen abbilden. Dieser ist weder für den Effizienz eines Komfort- noch als Prozesskühler aussagekräftig. Der von Eurovent Certita Certification geprägte ESEER-Wert ist nicht weiter relevant und wurde vollständig durch den SEER-Wert ersetzt.

Für Kaltwassersätze und Wärmepumpen sind drei wesentliche ErP-Richtlinien maßgeblich:

Verordnung (EU) Nr. 813/2013

Diese Verordnung gilt u. a. für

  • Luft/Wasser- und Wasser/Wasser-Wärmepumpen mit einer Nennwärmeleistung bis 400 kW
  • Seit September 2015 und mit in Kraft treten der ersten Stufe ist für Geräte mit einer Nennwärmeleistung bis 70 kW eine Energieverbrauchskennzeichnung gemäß (EU) VO 811/2013 vorgeschrieben
  • Die aktuellen Vorgaben der zweiten Stufe gelten ab September 2017

Verordnung (EU) 2015/1095

Diese Verordnung gilt u. a. für

  • Kaltwassersätze zur Prozesskühlung für mittlere und niedrige Betriebstemperaturen für die Anwendung bei der industriellen Prozess- oder IT Kühlung.
  • Die erste Stufe der Verordnung trat am 01.07.2016 in Kraft. Die aktuelle zweite Stufe folgte am 01.07.2018.

Verordnung (EU) Nr. 2016/2281

Diese Verordnung gilt u. a. für

  • Kaltwassersätze zur Komfortkühlung und für Prozesskühlung mit hohen Betriebstemperaturen
  • Die erste Stufe der Verordnung trat am 01.01.2018 in Kraft. Die aktuelle zweite Stufe folgte am 01.01.2021.

Maßgebliche Effizienzwerte bei Kaltwassersätzen

Effizienzwerte

Mit dem Inkrafttreten der Richtlinie 2016/2281 für Komfort-Chiller werden der Raumkühlungs-Jahresnutzungsgrad ηs,c (seasonal space cooling energy efficiency) und die Seasonal Energy Efficiency Ratio (SEER-Wert) zur verpflichtenden Angabe im Kühlbetrieb.

Für luft- und wassergekühlte Prozesskühler mit hoher und mittlerer Betriebstemperatur muss die Seasonal Energy Performance Ratio (SEPR) angegeben werden. Die unterschiedliche Berechnungsformel resultiert daraus, dass sich das Teillastverhältnis von Prozess- und Komfortkühlern wesentlich unterscheidet. Bei der Prozesskühlung besteht ganzjährig eine hohe Kühlanforderung auch bei tieferen Außentemperaturen.

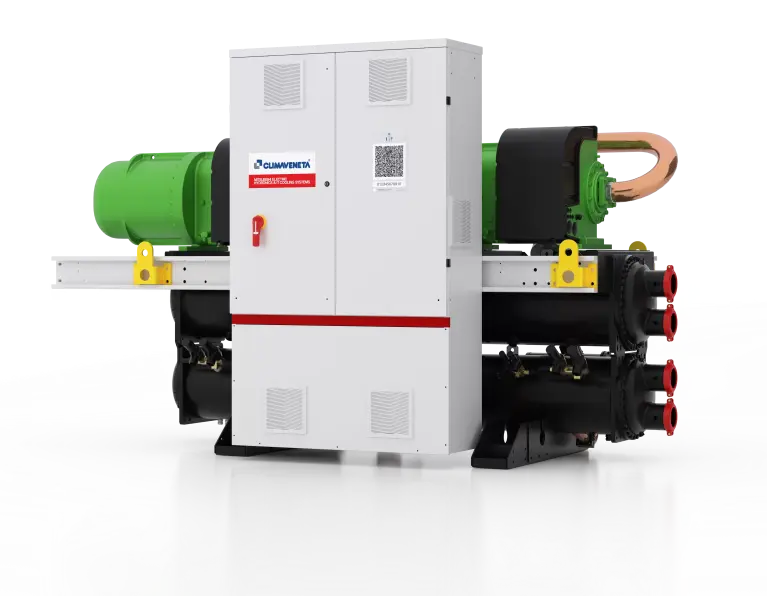

Produktbild des i-FX2-W-G04 Kaltwassersatzes

Mindesteffizienzwerte für Komfortklimatisierung (ηsc- und SEER-Werte)

ηsc- und SEER-Werte

Gültigkeit & Produktdokumentation

Gültigkeit & Produktdokumentation

die Mindestanforderungen an die Effizienz der Anlage stellt. Eine Verschärfung der Verordnung tritt mit der 2. Stufe (Tier 2) am 01.01.2021 in Kraft. Hier werden die Anforderungen an die Mindesteffizienz nochmals deutlich erhöht.

Neben der CE-Konformitätserklärung muss der Hersteller ein Produktdatenblatt, den sogenannten Product-Fitch, mitliefern. Ebenso muss dieses Dokument auch über die entsprechenden Webseiten dem Nutzer zur Verfügung gestellt werden. Die Informationen, die im dem Produktdatenblatt aufgeführt werden müssen, sind in den jeweiligen ErP Richtlinien definiert.

Mindesteffizienzwerte für Prozesskühler mit hoher Betriebstemperatur (SEPR HT Werte)

SEPR HT Werte

Ermittlung der geforderten Effizienzwerte

Effizienzwerte

Die angegebenen Effizienzwerte ηsc – bzw. der SEER-Wert und die SEPR-Werte können nur durch den Hersteller berechnet und deklariert werden. Die Basis zur Bestimmung des SEER- und der SEPR-Wertes bildet die jeweils gültige Fassung der DIN EN 14825. Mit diesem Wirkungsgraden wird das Verhältnis des jährlichen Kühlbedarfes zum jährlichen elektrischen Leistungsbedarf ausgedrückt. Die Umrechnung des SEER-Wertes in den geforderten ηsc Wert wird ebenfalls in der Norm festgeschrieben. Der anzuwendende Primärfaktor CC wird in der EU VO 2285/2016 bestimmt.

Mindesteffizienzwerte für Prozesskühler mit mittlerer Betriebstemp. (SEPR MT Werte)

SEPR MT Werte

Verordnung und Ausblick

Verordnung und Ausblick

Mit der Verordnung (EU) 2015/1095 wurden für Prozesskühler mit mittlerer- und niedriger Betriebstemperatur die Mindest-Effizienz über den SEPR-MT bzw. SEPR-LT vorgegeben. Die 1. Stufe trat bereits zum 01.06.2016 in Kraft. Die aktuell 2. Stufe folgte am 01.07.2018. Sofern Prozesskühler mit mittlerer- und niedriger Betriebstemperatur betrieben werden und das eingesetzte Kältemittel ein GWP-Wert unter 150 aufweist, dürfen die SEPR-Werte um höchstens 10 % niedriger als die oben angegebenen Werte sein.
Eine weitere Erhöhung zur Vorgabe der minimalen Effizienz ist aktuell nicht konkret geplant, kann aber für das Jahr 2024 oder 2025 möglich sein.

Die Ökodesign-Richtlinie für Kaltwassersätze

Downloads

Erfahren Sie mehr zur Ökodesign-Richtlinie für Kaltwassersätze in der Information für Fachbetriebe, Fachplanerinnen und -planer und Gewerbekundschaft.

FAQ - Kaltwassersätze

Kaltwassersätze
Ist es möglich, dass in einem Projekt ausgeführte Kaltwassererzeuger unter verschiedene LOTs fallen?

Je nach Auslegungstemperatur und Leistungsgröße kann es sein, dass Kaltwassererzeuger
sowohl in unterschiedliche LOTs fallen als auch höhere oder geringere Energieeffizienz-Grenzwerte einhalten müssen. Denn für die Bewertung als Komfortkühler für die Raumklimatisierung, als Prozesskühler mit hoher Betriebstemperatur oder als Prozesskühler mit mittlerer Betriebstemperatur gelten unterschiedliche Grenzwerte bei der Energieeffizienz.

Können für dasselbe Gerät unterschiedliche Bedingungen und Vorschriften der Ökodesign- Richtlinie greifen?

Die Ökodesignrichtlinie legt für Kaltwassererzeuger unterschiedliche Effizienzgrenzwerte je nach Nutzungsart der Anlage fest. Ein Kaltwassererzeuger kann so als Komfortkühler für die Raumklimatisierung, als Prozesskühler mit hoher Betriebstemperatur oder als Prozesskühler mit mittlerer Betriebstemperatur dienen. Gemischte Anwendungen, bei denen neben einem Prozess auch Räume klimatisiert werden, stellen hier eine besondere Herausforderung dar. Hersteller sollten deshalb immer in die Projektplanung mit entsprechenden objekt- und verwendungsspezifischen Angaben eingebunden werden.

Warum müssen für Komfortkühler andere Werte angegeben werden als für Prozesskühler?

“Mit dem Inkrafttreten von LOT 21 für Komfort-Chiller werden der Raumkühlungs-Jahresnutzungsgrad ηs,c (seasonal space cooling energy efficiency) und die Seasonal Energy Efficiency Ratio (SEER-Wert) zur verpflichtenden Angabe im Kühlbetrieb. Für luft- und wassergekühlte Prozesskühler mit hoher Betriebstemperatur muss die Seasonal Energy Performance Ratio (SEPR) angegeben werden. Die unterschiedliche Berechnungsformel resultiert daraus, dass sich das Teillastverhältnis von Prozess- und Komfortkühlern wesentlich unterscheidet. Bei der Prozesskühlung besteht ganzjährig eine hohe Kühlanforderung auch bei tieferen Außentemperaturen.”
