Wie funktioniert eine Klimaanlage?
Kältekreislauf, Verdampfer, Verdichter? Wir erklären es!
FAQ 17.08.2023Eine Klimaanlage hat die Funktion, der Luft im zu kühlenden Raum die Wärme zu entziehen und nach außen abzugeben. Das Klimasystem transportiert also nicht die frische Außenluft in den Innenraum, sondern kühlt die bestehende Raumluft ab. Dieses Prinzip entspricht dem Ihres Kühlschranks. Bei einem Split-Klimagerät verbleibt im Raum nur ein kleines Innengerät – die restlichen Bauteile sind außerhalb Ihres Hauses, Geschäfts oder Büros im Außengerät untergebracht.
Lassen Sie sich von unseren qualifizierten Fachpartnern individuell und unverbindlich zu unseren Produkten beraten.

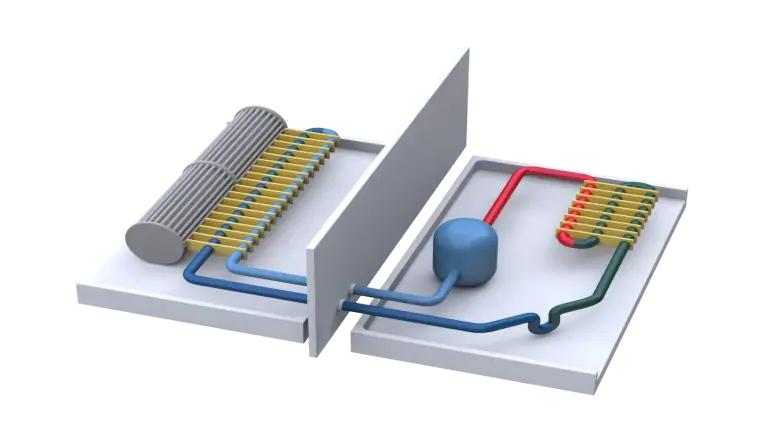

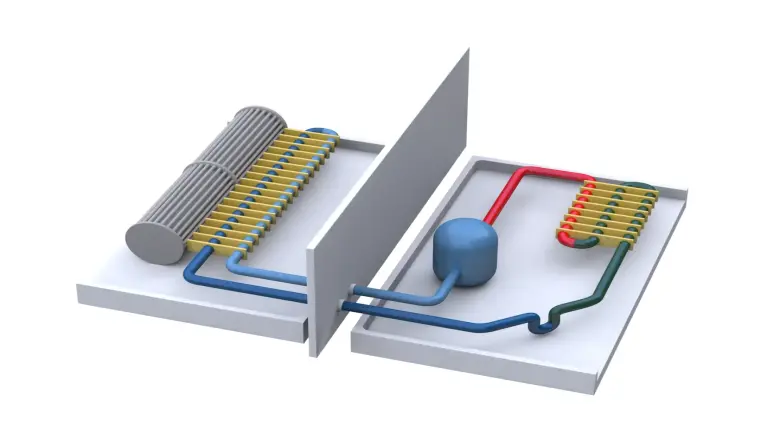

Schritt für Schritt: So funktioniert der Kältemittelkreislauf
FunktionsweiseInnerhalb des Kältekreislaufs transportiert das Kältemittel die entzogene Wärme vom Innen- zum Außengerät und kühlt sich über den Wärmetauscher wieder ab:
1. Der Verdampfer ist ein wesentliches Bauteil des Innengerätes. Dort nimmt das flüssige Kältemittel die Wärme auf und wird dadurch gasförmig. Das können Sie mit Wasser vergleichen, das sich beim Kochen in Dampf verwandelt, nur dass das Kältemittel schneller flüssig oder gasförmig wird. Als Folge dieser Zustandsänderung wird der Raumluft Wärme entzogen und somit abgekühlt.
2. Der im Außengerät eingebaute Verdichter, auch Kompressor genannt, saugt das nun gasförmige Kältemittel aus dem Verdampfer ab und komprimiert es soweit, dass die Temperatur durch den Druck extrem ansteigt.
3. Der Verflüssiger befindet sich im Außengerät. Hier gibt das komprimierte und erhitzte Kältemittel die Wärme an die Umgebungsluft ab. Es kondensiert und wird wieder flüssig. Auch hier können Sie sich den Topf mit kochendem Wasser vor Augen führen: Der Wasserdampf kondensiert am Topfdeckel und tropft zurück in den Topf.
4. Durch ein Expansionsventil wird der hohe Druck des bereits flüssigen Kältemittels wieder abgebaut. Es fließt im flüssigen Zustand zurück zum Innengerät, um wieder Wärme aufzunehmen. Der Kreislauf beginnt erneut.
Im Heizbetrieb wird der Kältekreislauf umgedreht und das Klimagerät arbeitet als Wärmepumpe. Dabei wird die Wärme der Außenluft entzogen und am Innengerät in den Raum wieder abgegeben

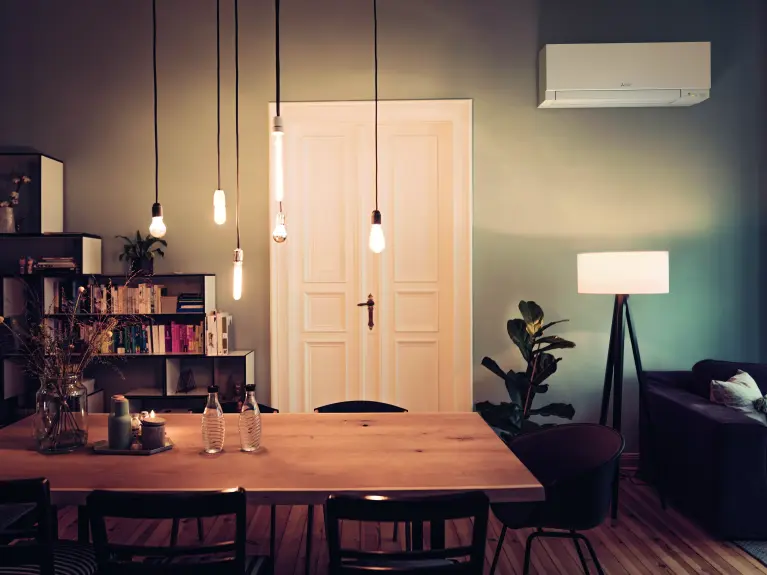

Moderne Klimaanlagen für Ihr Zuhause, Büro oder Geschäft
InnovationUnsere Mitsubishi Electric Klimageräte durchlaufen den Kältekreislauf mit modernen Rotationsverdichtern. Diese arbeiten besonders leise und schwingungsarm.
Dank Inverter-Technologie wird die Drehzahl des Verdichters exakt der jeweils benötigten Kälteleistung angepasst. So arbeiten unsere Klimaanlagen auch besonders energieeffizient.
Entdecken Sie unsere neusten Modelle für gewerbliche und private Bereiche.
FAQ: Wie funktioniert eine Klimaanlage?
Häufige FragenEine Klimaanlage kühlt einen Raum, indem sie der Raumluft Wärme entzieht und diese nach außen abführt. Dafür nutzt sie einen geschlossenen Kältemittelkreislauf. Die Luft wird also nicht einfach „kalt erzeugt“, sondern Wärme wird aufgenommen, transportiert und außerhalb des Gebäudes wieder abgegeben.
Eine Klimaanlage funktioniert nach einem ähnlichen Prinzip wie ein Kühlschrank. Beide Systeme entziehen einem Bereich Wärme und geben diese an anderer Stelle wieder ab. Beim Kühlschrank wird dem Innenraum Wärme entzogen, bei der Klimaanlage der Raumluft.
Für die Funktion einer Klimaanlage sind vor allem vier Bauteile entscheidend: Verdampfer, Verdichter, Verflüssiger und Expansionsventil. Sie sorgen gemeinsam dafür, dass das Kältemittel Wärme aufnehmen, transportieren, abgeben und anschließend erneut in den Kreislauf zurückgeführt werden kann.
Das Kältemittel transportiert die Wärme innerhalb der Klimaanlage. Es nimmt im Innengerät Wärme aus der Raumluft auf, verdampft dabei und wird gasförmig. Anschließend wird es zum Außengerät geleitet, gibt dort die Wärme ab und wird wieder flüssig. Danach beginnt der Kreislauf von vorn.
Im Innengerät wird warme Raumluft angesaugt und über einen Wärmetauscher geführt. Dort nimmt das Kältemittel die Wärme aus der Luft auf. Die abgekühlte Luft wird anschließend wieder in den Raum abgegeben.
Im Außengerät gibt das Kältemittel die zuvor aufgenommene Wärme an die Außenluft ab. Dafür wird das Kältemittel verdichtet, erhitzt und anschließend über einen Wärmetauscher wieder abgekühlt. So kann die Wärme aus dem Raum nach außen transportiert werden.
Der Verdampfer befindet sich im Innengerät. Im Kühlbetrieb nimmt das Kältemittel dort Wärme aus der Raumluft auf und verdampft. Dadurch kühlt die vorbeiströmende Luft ab, bevor sie wieder in den Raum geleitet wird.
Der Verdichter, auch Kompressor genannt, verdichtet das gasförmige Kältemittel. Dadurch steigen Druck und Temperatur des Kältemittels. Dieser Schritt ist notwendig, damit die aufgenommene Wärme im Außengerät an die Umgebung abgegeben werden kann.
Der Verflüssiger befindet sich im Außengerät. Im Kühlbetrieb gibt das heiße Kältemittel dort die aufgenommene Wärme an die Außenluft ab. Dabei kondensiert es und wird wieder flüssig. Anschließend kann es erneut Wärme im Innengerät aufnehmen.
Das Expansionsventil senkt den Druck des flüssigen Kältemittels. Dadurch kühlt es stark ab und kann im Verdampfer erneut Wärme aus der Raumluft aufnehmen. Das Expansionsventil bereitet das Kältemittel also auf den nächsten Durchlauf im Kreislauf vor.
Eine Klimaanlage erzeugt nicht im eigentlichen Sinne Kälte. Sie entzieht der Raumluft Wärme. Dadurch sinkt die Temperatur der Luft, die anschließend wieder in den Raum strömt.
Eine klassische Split-Klimaanlage kühlt nicht mit frischer Außenluft. Sie nutzt die vorhandene Raumluft, entzieht ihr Wärme und gibt diese Wärme über das Außengerät nach draußen ab. Der Luftaustausch mit frischer Außenluft erfolgt dabei nicht automatisch.
Beim Kühlen trifft warme Raumluft auf den kalten Wärmetauscher im Innengerät. Dabei kann Feuchtigkeit aus der Luft kondensieren. Dieses Kondenswasser wird über eine Kondensatleitung abgeführt.
Ja, beim Kühlen entzieht eine Klimaanlage der Raumluft häufig auch Feuchtigkeit. Das passiert, wenn Wasserdampf aus der warmen Luft am kalten Wärmetauscher kondensiert. Dadurch kann sich die Raumluft angenehmer anfühlen.
Ja, Klimaanlagen können neben der Temperaturregelung auch zur Luftfilterung beitragen. Je nach Filtersystem entfernen oder neutralisieren sie zum Beispiel Staub, Feinstaub, Pollen, Allergene, Gerüche, Bakterien, Schimmelsporen oder Viren aus der Raumluft. Moderne Filterlösungen wie Plasma-Quad-Plus oder V-Blocking-Filter unterstützen so eine sauberere Raumluft.
Ja, eine Klimaanlage kann Allergiker unterstützen, wenn sie mit passenden Filtern ausgestattet ist. Je nach Filtersystem können Pollen, Staub, Allergene und weitere Partikel aus der Raumluft gefiltert oder reduziert werden. Wichtig ist, dass die Filter regelmäßig gereinigt oder gewechselt werden, damit die Filterleistung erhalten bleibt.
Ja, viele moderne Klimaanlagen können auch heizen. Dafür wird der Kältemittelkreislauf umgekehrt. Die Anlage nimmt dann Wärme aus der Außenluft auf und gibt sie über das Innengerät an die Raumluft ab. In diesem Betrieb arbeitet das Klimagerät wie eine Luft/Luft-Wärmepumpe.
Eine reversible Klimaanlage kann den Kältemittelkreislauf umkehren. Im Kühlbetrieb entzieht sie dem Raum Wärme und gibt sie nach außen ab. Im Heizbetrieb nimmt sie Wärme aus der Außenluft auf und gibt sie in den Raum ab.
Bei einer Klimaanlage mit Inverter-Technologie passt sich die Leistung des Verdichters an den tatsächlichen Bedarf an. Statt nur ein- und auszuschalten, reguliert das Gerät seine Leistung laufend. Dadurch kann die gewünschte Temperatur gleichmäßiger gehalten werden.
Moderne Klimaanlagen können den Luftstrom gezielt steuern, damit kühle Luft nicht direkt auf Personen trifft. Bei Mitsubishi Electric leitet zum Beispiel der horizontale Luftstrom die gekühlte Luft an der Decke entlang, sodass sie sich langsam im Raum absenkt. Einige Modelle erkennen mit dem 3D i-see Sensor zusätzlich, wo sich Personen im Raum befinden, und richten den Luftstrom entsprechend aus.
