Logistikhalle Bottrop: Heiz- und Kühllösung
Heiz- und Kühlprodukte
BottropVerschiedene Lagerhallen in ganz Deutschland, unnötige LKW-Strecken und jede Menge Zeit, die beim Transport der Heiz- und Kühlleistungen verloren geht: Keine Frage, das kann besser gehen. Und das tut es. Mit dem Bau eines großen zentralen Logistikzentrums in Bottrop entstand für Mitsubishi Electric die Möglichkeit, alle Produkte an einem Standort zu lagern.
- Gebäude mit Photovoltaikanlage und Fassadenbegrünung
- Gebäudetechnik mit Wärmepumpen und Gebäudeleittechnik
- Verzicht auf fossile Energieträger
- Hohe Flexibilität

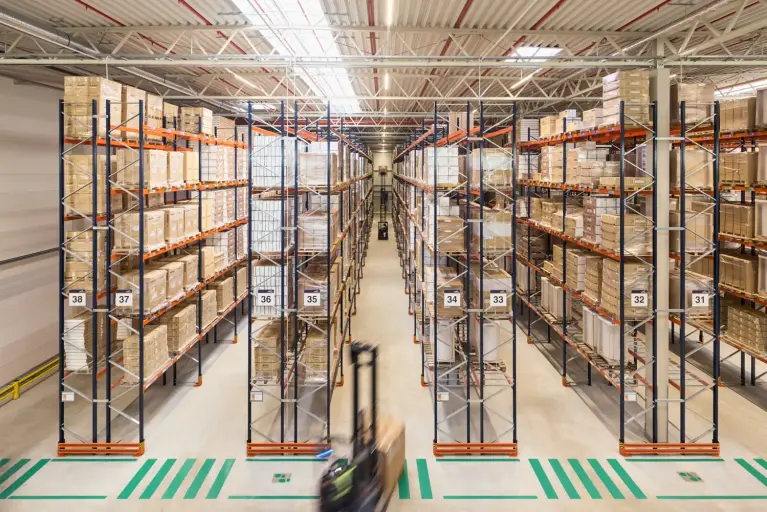

- Große Lagerkapazität
- Angenehmes Arbeitsambiente
Ausgangssituation

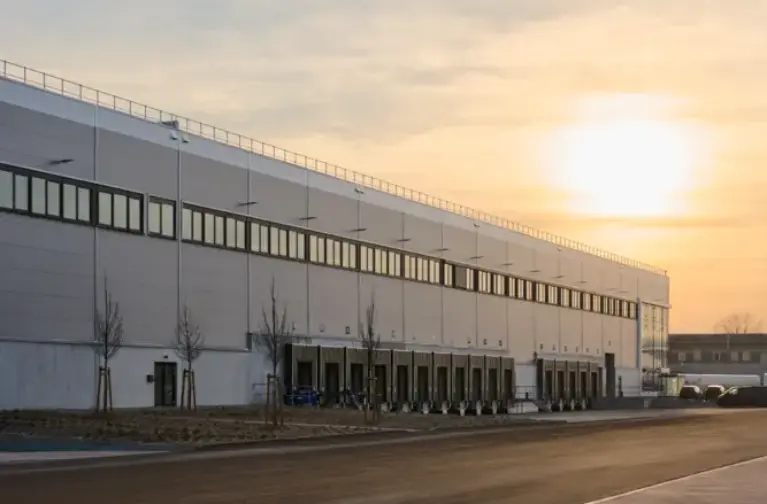

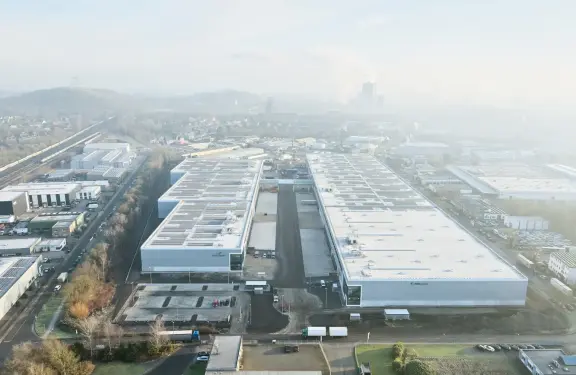

Nachdem ein Grundstück, das vormals industriell genutzt wurde, lange brach lag, kann es seit Februar 2025 eine neue Aufgabe erfüllen. In enger Abstimmung mit der Stadt Bottrop realisierte das führende Logistikimmobilienunternehmen Prologis hier ein 57.300 m² großes Logistikzentrum.
Herausforderungen
Beim Bau des Logistikzentrums hatte der Verzicht auf fossile Energieträger oberste Priorität. Ziel war es, für das Gebäude eine Bewertung nach dem System der Deutschen Gesellschaft für Nachhaltiges Bauen (DGNB e.V.) anzustreben. Darüber hinaus spielte das Thema Sicherheit eine wichtige Rolle. Schließlich werden in dem Logistikzentrum große Mengen an Kältemittel gelagert.
Lösung: Gebäudetechnik und Klimalösungen

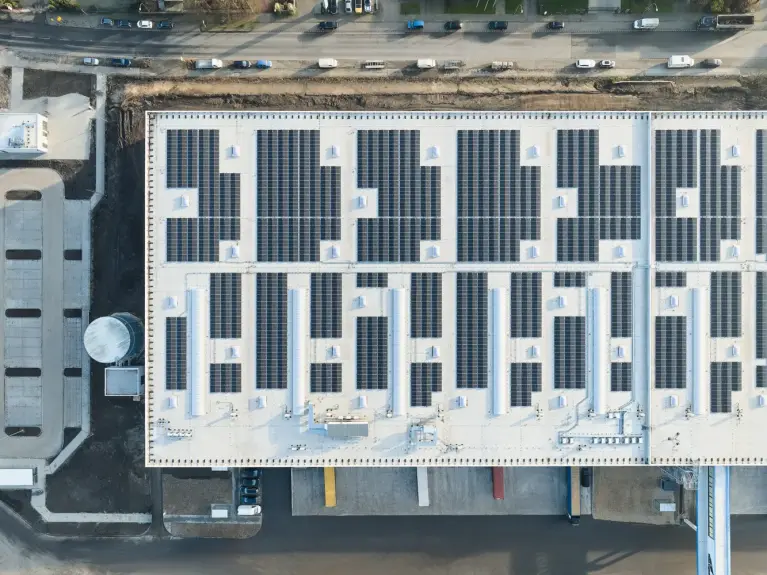

Das Gebäudekonzept wurde durch das Zusammenspiel verschiedener Lösungen umgesetzt. So ließ der Bauherr auf dem Dach eine knapp 40.000 m² umfassende Photovoltaikanlage flächendeckend installieren, die in der Spitze eine Leistung von 3,6 MWp liefern kann. Mithilfe der erzeugten Solarenergie kann ein Teil des Energieverbrauchs des Logistikzentrums durch erneuerbare, vor Ort produzierte Energie gedeckt werden, während die überschüssige Energie in das regionale Netz eingespeist wird.
Um die bauphysikalischen und lufthygienischen Gesichtspunkte direkt vor Ort zu berücksichtigen, erhielt das Gebäude eine Fassadenbegrünung. Und was außen gut ist, ist es innen erst recht: So sorgt in der Halle eine umfangreiche Bepflanzung für ein helles, freundliches Arbeitsumfeld und schafft vor allem hinsichtlich gesundheitlicher Aspekte eine besondere Wohlfühlatmosphäre.
Auch die ausgewählten Materialien sowie die Heiz- und Klimalösungen von Mitsubishi Electric tragen dazu bei, die Anforderungen des Gebäudekonzepts zu erfüllen.
Lösungen in Halle und Büros
Zitat
Insgesamt drei Fachunternehmen wurden mit der Ausführung der Klimatechnik in den Lager-, Büro- und Sozialbereichen beauftragt, wobei jedes für einen bestimmten Teilbereich verantwortlich war“
Wärme in den Büros
Wärme in den Büros
3 Wärmepumpen-Kaskaden , 9 Außengeräte
Um für eine ganzjährig angenehme Arbeitsatmosphäre zu sorgen, wurden drei Wärmepumpen-Kaskaden mit insgesamt neun Außengeräten aus dem Ecodan Luft/Wasser-Wärmepumpenprogramm mit dem Kältemittel R32 installiert. Für jede der Kaskade befindet sich im Technikraum ein Hydromodul mit Wärmetauscher-Einheit. Über diese Hydromodule, in denen der Energieaustausch vom Kältemittel auf das Heizungswasser stattfindet, erfolgt die hydraulische Einbindung der Wärmepumpen in das Wärmeverteilsystem.
„Dank der Kaskadierung lässt sich die Heizleistung besser an den Wärmebedarf der jeweiligen Bereiche anpassen, was im Endeffekt für eine Reduzierung der Energieverbräuche sorgt“, so Strojny.
Diese Wärmepumpentechnik kommt zum Einsatz:
- eine Kaskade aus vier Geräten vom Typ PUD-SWM 120 YAA mit dem dazugehörigen Hydromodul EHSD-MED,
- eine Kaskade aus zwei Geräten vom Typ PUD-SWM 100YAA mit dem Hydromodul EHSD-MED,
- sowie eine Kaskade aus drei Geräten vom Typ PUD-SWM 120 YAA mit dem Hydromodul EHSD-MED.
Die Büros werden über eine Fußbodenheizung durch die Wärmepumpen beheizt.
Rundum angenehme Klimatisierung

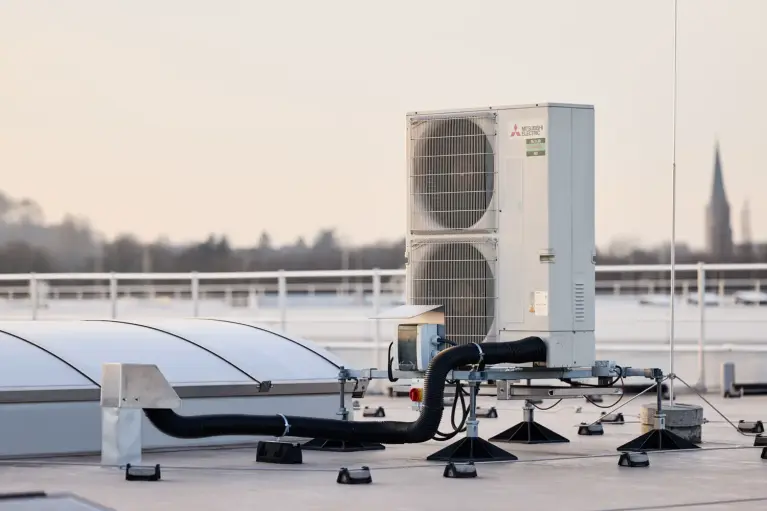

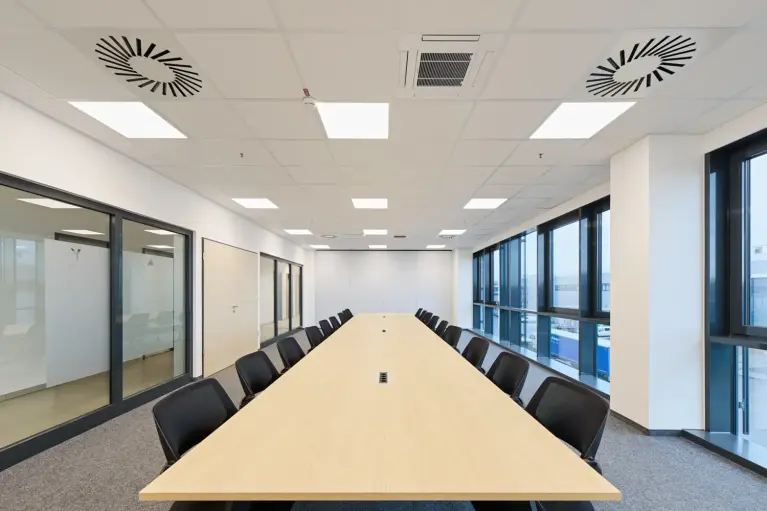

Rundum angenehme KlimatisierungGeräte der Mr. Slim-Serie sorgen in der Lagerhalle für die Klimatisierung: Insgesamt wurden hier 39 PUZ-M250YKA2 mit den dazugehörigen Kanaleinbaugeräten PEA-M250LAL2 verbaut. In den Büro- und Aufenthaltsbereichen sorgen Klimaaußengeräte der PUMY-Baureihe und 53 4-Wege-Deckenkassetten in unterschiedlichen Leistungsgrößen aus der City Multi-Serie für eine durchweg angenehme Temperatur.
Smart gesteuert: Komfort und Kontrolle durch Gebäudeleittechnik
Smart gesteuertAlle der verbauten technischen Anlagen sind auf die Gebäudeleittechnik aufgeschaltet, was die Bedienbarkeit erleichtert. So können beispielsweise Soll-Temperaturen oder Betriebszeiten von einem zentralen Ort oder aus der Ferne eingestellt werden. Zudem werden in einem monatlichen Energiemonitoring die Verbräuche der einzelnen Nutzungsbereiche über die Gebäudeleittechnik erfasst – geeignet, um Verbrauchswerte nach Nutzungsbereichen auszuwerten
Um die Klimageräte in der Lagerhalle bequem per Knopfdruck steuern zu können, stehen 12 Fernbedienungen, die pro Gruppe und Halle aufgeteilt sind, bereit.
Fazit und Ausblick
Fazit und AusblickIm neuen Logistikzentrum wurden mehrere Maßnahmen des Gebäudekonzepts umgesetzt. Dazu gehören die Photovoltaikanlage, passende Heiz- und Klimalösungen, die Bauweise sowie Fassadenbegrünung. Das Zusammenspiel dieser Faktoren prägt das Energiekonzept des Logistikzentrums.
Neben der durchdachten Gebäudekonzeption leistet das Logistikzentrum an sich einen wichtigen Beitrag. So kann das Produktprogramm fortan an einem zentralen Standort gelagert und von dort ausgeliefert werden. Bisherige LKW-Strecken vom Duisburger Hafen in die ehemaligen Nebenlager und von dort wieder ins ehemalige Zentrallager entfallen damit.
„Mit dieser modernen Logistiklösung können wir unsere Lagerkapazitäten erweitern und unseren Kunden eine effizientere wie auch flexiblere Lieferkette gewährleisten“, ergänzt Thomas Schuhmann, Division Manager bei Mitsubishi Electric, Living Environment Systems.
Die wichtigsten Punkte
Die wichtigsten Punkte- Beim Bau des neuen Logistikzentrums stand der Verzicht auf fossile Energieträger im Fokus.
- Angestrebt ist eine Bewertung nach dem System der Deutschen Gesellschaft für Nachhaltiges Bauen (DGNB e.V.).
- Zum Gebäudekonzept gehören Heiz- und Klimalösungen, Materialien, Fassadenbegrünung und eine flächendeckende Photovoltaikanlage.
- In den Büros sorgen drei Ecodan Luft/Wasser-Wärmepumpenkaskaden auf Basis von R32 für Wärme, während in der Lagerhalle Geräte der Mr. Slim-Serie die Klimatisierung sicherstellen.
- 12 Fernbedienungen stehen zur Verfügung, um die Klimageräte in der Halle zu steuern.
- Die Hydroboxen sind mit der übergeordneten Gebäudeleittechnik verbunden und können jederzeit online überwacht werden.
- Durch die Lagerung des gesamten Produktprogramms von Mitsubishi Electric an einem zentralen Ort entfallen Fahrten zwischen bisherigen Lagerstandorten.
