Kaskadenregler im Vergleich

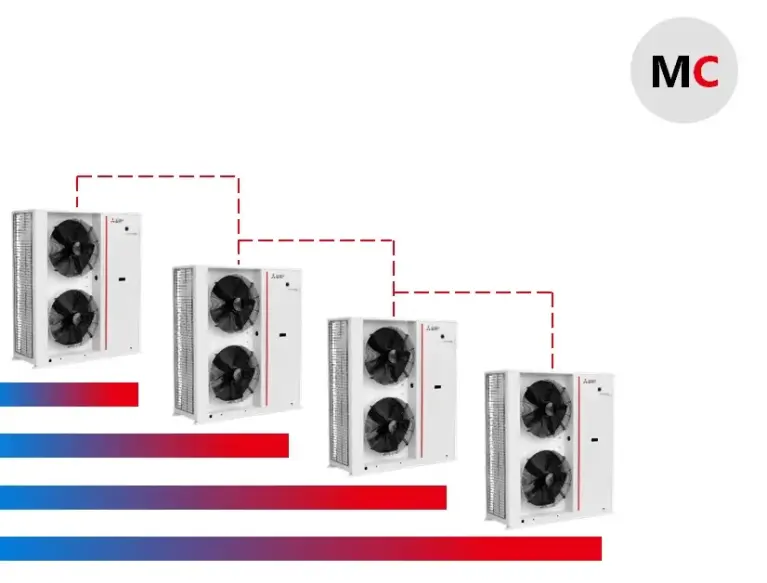

Die Master-Client Regelung ist eine Regelung die je nach Geräte-Serie standardmäßig im Regler des Gerätes verfügbar ist und so keinen zusätzlichen Platzbedarf erfordert. Diese Regelung eignet sich speziell für Komfort-Anwendungen in denen eine moderne und zweckmäßige Regelung benötigt wird. Zudem kann eine Trinkwarmwassererzeugung über ein oder alle angeschlossenen Geräte realisiert werden. Zusätzlich sind auch gemischte Anwendungen von Kaltwassersätzen und Wärmepumpen einer Serie und Leistungsgröße in einem System möglich. Die Regelung der Kaskade erfolgt über das Master-Gerät. Es muss ein optionaler Temperaturfühler im gemeinsamen Austritt der Geräte montiert werden.

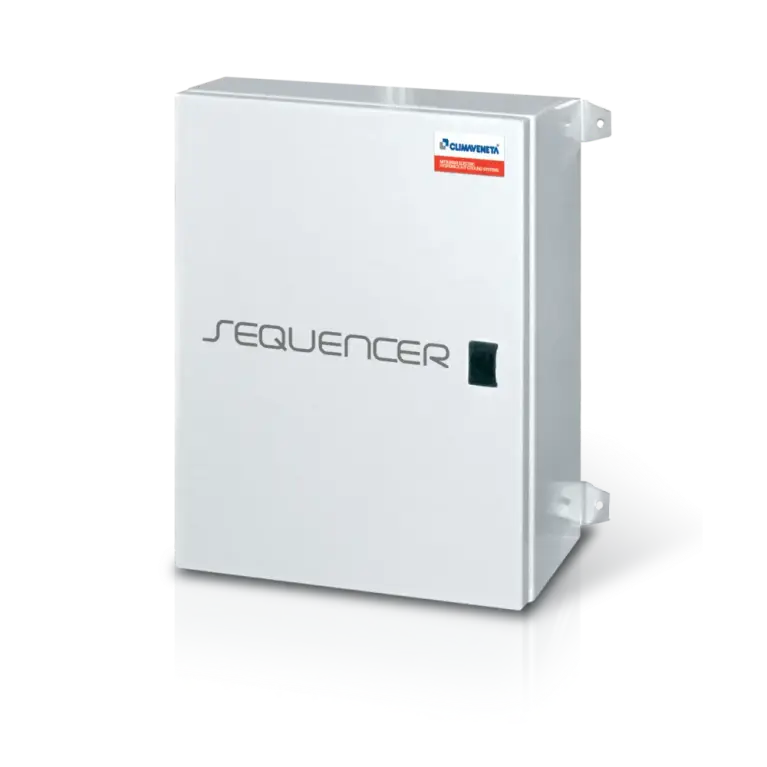

Der Sequenzer wird in einem separaten Schaltschrank, der für Innen- und Außenaufstellung konzipiert ist, geliefert und kann mit allen Kaltwassersätzen und Wärmepumpen von Mitsubishi Electric (MEHITS) kombiniert werden. Diese Regelung eignet sich für kleine bis mittlere Prozess-Anwendungen sowie für den Einsatz im Komfortbereich, in denen eine einfache und zweckmäßige Regelung benötigt wird. Zudem kann eine Trinkwarmwassererzeugung über eines der angeschlossenen Geräte realisiert werden. Die Regelung der Kaskade erfolgt über den Schaltschrank des Sequenzers. Es müssen je ein Temperaturfühler im gemeinsamen Ein- und Austritt der Geräte montiert werden.

Der Multi-Manager wird im Schaltschrank der Geräte montiert und erfordert so keinen zusätzlichen Platzbedarf. Diese Regelung ist optimiert für den Einsatz bei systemkritischen Prozess- und IT-Cooling Anwendungen sowie für den Komfortbereich beim Einsatz von luftgekühlten Wärmepumpen. Bei einer Unterbrechung der Kommunikation mit dem Master-Gerät arbeiten die anderen Geräte nicht im autarken Stand-Alone-Betrieb, sondern es übernimmt ein alternatives Master-Geräte die Aufgaben des originären Masters. Durch den neuen Master werden z. B. eine externe Sollwertvorgabe oder andere bauseitige Anforderungen an die anderen Geräte übertragen und die Drehzahlregelung der Pumpen verwaltet. Die Regelung der Kaskade erfolgt über das jeweilige Master-Gerät. Es müssen keine zusätzlichen Temperaturfühler montiert werden, da die Erfassung der Temperatur über die im Gerät integrierten Temperaturfühler erfolgt. Daher ist es sinnvoll, bei der Multi-Manager Regelung möglichst Geräte mit gleicher Leistung zu kombinieren.

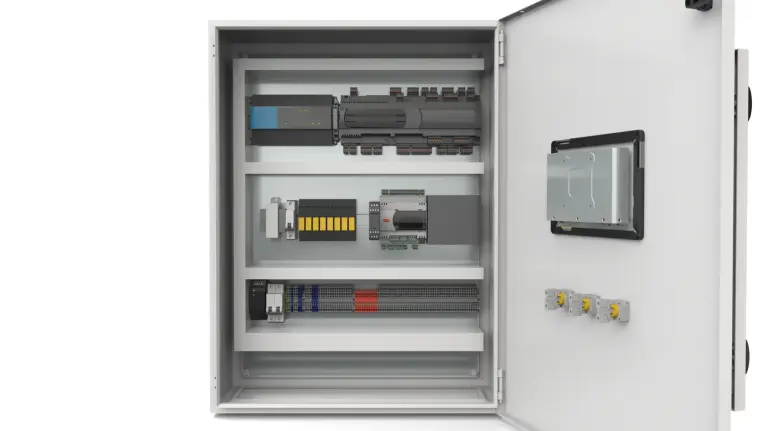

Der Group Manager wird in einem separaten IP54 Schaltschrank geliefert und kann mit allen Kaltwassersätzen, Wärmepumpen und Multifunktions-Wärmepumpen von Mitsubishi Electric (MEHITS) kombiniert werden. Dieser Kaskadenregler eignet sich sowohl für Komfort- als auch Prozessanwendungen. Die Regelung der Kaskade erfolgt über den Schaltschrank des Group Managers. Bei einer 2-Leiter-System muss je ein Temperaturfühler im gemeinsamen Ein- und Austritt der Geräte montiert werden. Bei einem 4-Leiter-System sind es je ein Temperaturfühler im Ein- und Austritt des Kaltwasserkreislaufes und je ein Temperaturfühler im Ein- und Austritt des Warmwasserkreislaufes.

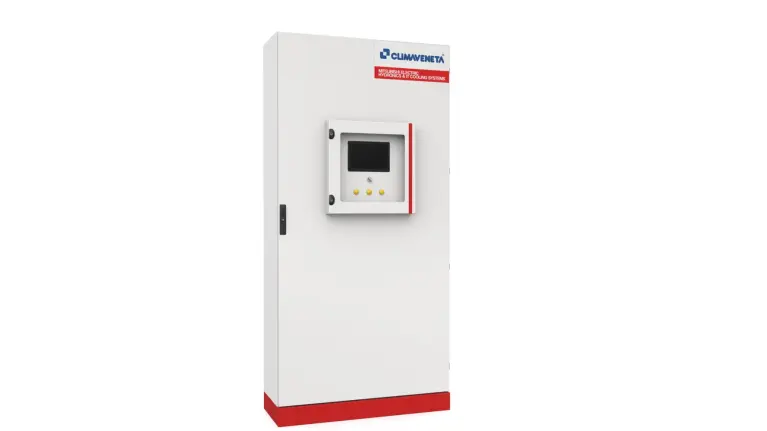

Der Plant Manager wird in einem separaten Schaltschrank geliefert und kann mit allen Kaltwassersätzen, Wärmepumpen und Multifunktions-Wärmepumpen von Mitsubishi Electric kombiniert werden. Dieser Kaskadenregler eignet sich sowohl für Komfort- als auch für Prozessanwendungen. Die Regelung der Kaskade erfolgt über den Schaltschrank des Group Managers. Bei einer 2-Leiter-System müssen je ein Temperaturfühler im gemeinsamen Ein- und Austritt der Geräte montiert werden. Bei einem 4-Leiter-System sind es je zwei Temperaturfühler im Ein- und Austritt des Kaltwasserkreislaufes und zwei Temperaturfühler im Ein- und Austritt des Warmwasserkreislaufes. Sofern die Regelung einer Hochtemperatur-Wärmepumpe als Booste ebenfalls mit eingebunden werden muss, werden zwei zusätzliche Temperaturfühler benötigt.

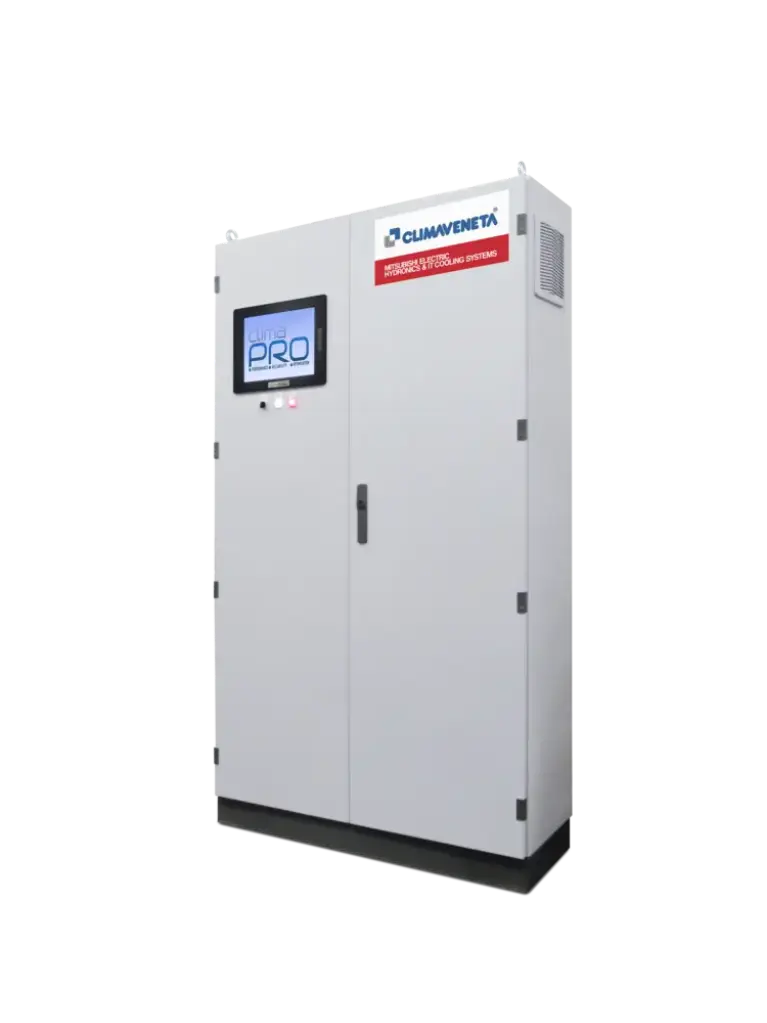

Der ClimaPRO+ wird in einem separaten Schaltschrank geliefert und kann mit allen Kaltwassersätzen, Wärmepumpen und Multifunktions-Wärmepumpen von Mitsubishi Electric (MEHITS) kombiniert werden. Das Ziel der ClimaPRO+ Regelung ist es anhand der hinterlegten Effizienzkurven der Geräte immer die Geräte so anzusteuern, dass das Gesamtsystem mit dem optimalen Wirkungsgrad arbeitet. Darüber hinaus können bauseitige Feldgeräte eingebunden werden, die den Betrieb und den Energiebedarf der Geräte überwachen, sodass ein Energie-Reporting erstellt werden kann und Messwerte für eine vorrausschauende Wartung zur Verfügung stehen. Ein ClimaPRO+ wird je nach Bauvorhaben individuell konfiguriert und übernimmt nicht nur die Regelung und Optimierung der o. g. Produkte von Mitsubishi Electric sondern auch von bauseitigen Verbrauchern – alles nach Kundenwunsch. Dieser Kaskadenregler eignet sich für alle Anwendungen. Die Anzahl der Temperaturfühler und weiterer Feldgeräte wie Druckaufnehmer, Wärmemengenzähler usw. richtet sich nach dem jeweiligen Bauvorhaben und den damit verbundenen Anforderungen und Wünschen.
