NX-N-G06 0202P - 0812P

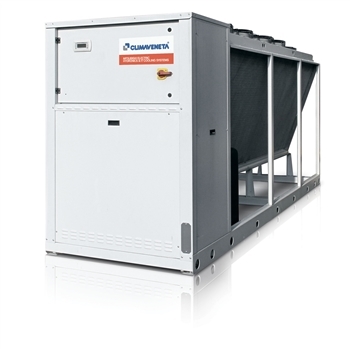

Reversible, luftgekühlte Wärmepumpen zur Außenaufstellung 44,9 - 211 kW

Wärmepumpe zur Außenaufstellung für die Produktion von Kalt- und Warmwasser mit vollhermetischen, R454B optimierten Scroll-Verdichtern, Axialventilatoren, Wärmetauschern aus Kupferrohr und Aluminiumlamellen, gelöteter Plattenwärmeaustauscher und thermostatischem oder elektronischem Expansionsventil, je nach Ausführung. In einem Kältekreislauf sind zwei Verdichter in Tandembauweise verbaut.

Europa

CE

50 Hz

Themenübersicht

Produkt-Features
Technische Daten
Produkt-Informationen
Downloads

Produkt-Features

Features

Kältemittel mit geringem GWP

Das Kältemittel R454B der neuen Generation ist eine Low-GWP Alternative zum herkömmlichen Kältemittel R410A und bietet eine Reduzierung des Treibhauspotentials um 76 % (Treibhauspotential R454B = 467, Treibhauspotential R410A = 1924 gemäß IPCC Rev. 5) und hat kein Ozonabbaupotential.

Erweiterter Betriebsbereich

Die Geräte arbeiten bei Volllast im Wärmepumpenbetrieb bis -15 °C Außenlufttemperatur und bis zu 46 °C im Kaltwasserbetrieb, ohne dass zusätzliche Optionen erforderlich sind. Bei -15 °C Außenlufttemperatur können die Wärmepumpen Warmwasser bis 42 °C unter Volllast erzeugen.

Elektronisches Expansionsventil

Die Verwendung des elektronischen Expansionsventils bringt erhebliche Vorteile – insbesondere bei unterschiedlichen Lastanforderungen und extremen Betriebsbedingungen. Durch den Einsatz des Ventils werden die genauere Auslegung des Kältekreislaufs und die Optimierung des Betriebs unter verschiedenen Arbeitsbedingungen möglich. Das elektronische Expansionsventil wird serienmäßig in allen CA-Ausführungen verbaut.

Energieeffizienzklasse A

Die gesamte Baureihe ist auch in der Energieeffizienzklasse A (im Heizbetrieb) erhältlich. Die CA-Ausführung garantiert hohe Effizienz für alle schallgedämmten Ausführungen, dank großzügig dimensionierter Wärmeaustauschflächen und präziser Drehzahlregelung der Ventilatoren.

Zwei Schall-Ausführungen

Es sind zwei verschiedene Schall Ausführungen verfügbar. Je nach System und Anwendung, kann so das optimale Gerät für die gegebenen Anforderungen ausgewählt werden.

Eingebaute hydraulische Komponenten

Das optionale, eingebaute Hydraulikmodul umfasst bereits die wichtigsten Komponenten des Hydraulikkreislaufs; es ist in verschiedenen Konfigurationen erhältlich, mit einer oder zwei Pumpen, mit niedriger oder hoher Förderhöhe.

Technische Daten

Produkt-Informationen

K - Standard-Effizienz in kompakter Ausführung
LN-K - Standardeffizienz in kompakter, schallgedämmter Ausführung
LN-CA - Schallreduziert, Energieeffizienzklasse A
CA - Energieeffizienzklasse A

- - Ohne Wärmerückgewinnung
D - Teilweise Wärmerückgewinnung

Anbindung an die GLT über Modbus, LonWorks oder BACnet
Zusätzliche Fernbedienung (Entfernung bis 200 m oder bis 500 m)
Traditioneller Wärmetauscher mit beschichteten Lamellen oder Fin-Guard-Silver Schutzbehandlung
Kältemittel-Leckagesensor
Mit dem Nachtmodus kann eine Begrenzung des Schallpegels des Geräts erzwungen werden.
Die Funktion „User Limit Control“ (U.L.C.) ermöglicht den Anlauf des Gerätes auch bei kritischen Wasser- und Lufttemperaturen.
KIPlink Benutzeroberfläche
Hydraulikmodul mit optionalem Pufferspeicher
Sanftanlauf
EC-Ventilatoren mit bürstenlosem DC-Motor

W3000+ Regelung

W3000+: Elektronische Regelung mit Tastatur; Das kompakte LC-Display verfügt über eine einfach zu bedienende Oberfläche und ein mehrsprachiges Menü (19 Sprachen stehen zur Auswahl). So können Parameter geändert und Werte einfach ausgelesen werden. Die Fehlerdiagnose umfasst das vollständige Alarm-Management mit der "Black-Box"-Funktion (über PC) und der Alarm-Historie (über Display oder PC) für eine bessere Analyse des Gerätebetriebes. Über das integrierte Timer-Programm können vier verschiedene Profile mit je zehn Regelzeiten eingegeben werden. Durch die zeitgesteuerte Anpassung des Sollwertes ergibt sich eine zusätzliche Optimierung der Geräteeffizienz. Als Option ist KIPlink verfügbar. KIPlink - Keyboard In Your Pocket - ist die innovative, auf WiFi-Technologie basierende Benutzeroberfläche, die es ermöglicht, das Gerät direkt vom Smartphone oder Tablett aus zu bedienen. Die Regelung verfügt über eine stufenlose Leistungsregelung, basierend auf der Sequenz-Regelung + PID-Regelung über die Wasseraustrittstemperatur. Bei Systemen mit mehreren Geräten kann die Regelung der Geräte über einen übergeordneten Kaskadenregler realisiert werden. Darüber hinaus sind Energiemessungen, sowohl für den Verbrauch als auch für die Leistung, möglich. Ein variabler Primär-Volumenstrom ist standardmäßig verfügbar (VPF.E-Regelung). Die Gebäudeleittechnik kann einfach über eigene Regelungen, oder die Integration in Fremdsysteme mittels gängiger Protokolle wie Modbus, BACnet-over-IP, BACnet MS/TP, Konnex, Modbus TCP/IP und SNMP erfolgen. Über eine zentrale Fernbedienung können bis zu zehn Geräte bedient werden.
