TECS-FC-G05-Y 0211 - 1204

Hocheffiziente luftgekühlte Kaltwassersätze mit Free Cooling 299 - 1671 kW

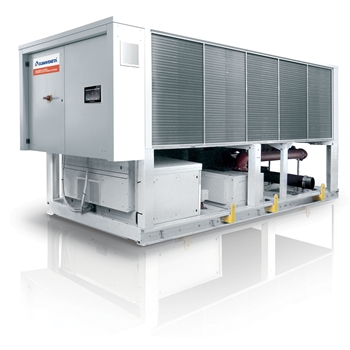

Kaltwassersatz zur Außenaufstellung, ausgestattet mit ölfreien Turboverdichtern, Kältemittel R513A, EC-Axialventilatoren, Verflüssiger aus Kupferrohr und Aluminiumlamellen, überflutetem Rohrbündelwärmetauscher als Verdampfer und elektronischem Expansionsventil. Grundrahmen, Aufbaurahmen und Paneele aus verzinktem und epoxid beschichtetem Stahlblech. Das Gerät wird inklusive Kältemittelfüllung geliefert und ist werkseitig geprüft. Durch den möglichen Freikühlbetrieb wird das Medium durch die Außenluft gekühlt, wodurch die Leistungsaufnahme der Verdichter wesentlich reduziert wird. Die NG-Konfiguration eignet sich für alle Anwendungen, in denen die Verwendung von Ethylenglykol nicht erlaubt oder gewünscht wird.
Europa
CE
50 Hz

Produkt-Features

Features
Sehr hohe Effizienz
Höchste Effizienz dank modernster Technologielösungen: magnetisch gelagerte Turboverdichter, überfluteter Verdampfer, EC-Ventilatoren und fortschrittlichste Steueralgorithmen.
Eingebaute hydraulische Komponenten
Die eingebaute Pumpengruppe (optional) beinhaltet die Hauptkomponenten des Hydraulikkreislaufes. Die beiden Pumpen sind in einem Gehäuse und mit 2-poligem Motor, fester- oder variabler Drehzahl, hoher- oder niedriger Förderhöhe erhältlich.
Niedrige Anlaufströme
Niedrige Anlaufströme durch den wegweisenden Turbo-Verdichter
WEITER BETRIEBSBEREICH
Erweiterter Betriebsbereich
Schallreduzierter Betrieb
Die Geräte in schallreduzierter Ausführung bieten, dank konsequenter Entwicklungen, ein optimales Verhältnis zwischen hoher Effizienz und minimalen Schallpegel.
Energieeinsparung
Garantierte Energieeinsparungen durch die neue Free-Cooling-Managementlogik, mit der Sie im Vergleich zur herkömmlichen Logik pro Jahr 10 bis 20 % Energie einsparen können.

Technische Daten

Technische Daten

Produkt-Informationen

Produkt-Informationen
  • K - Standard-Effizienz in kompakter Ausführung
  • CA - Energieeffizienzklasse A
  • - - Ohne Wärmerückgewinnung
  • NG - Free-Cooling-Funktion ohne Verwendung von Glykol
  • Modulierendes Ventil für die präzise Regelung der Wassertemperatur im Free-Cooling-Betrieb
  • Hydraulikmodul
  • VPF-Pumpen (Variable Primary Flow) für variablen Primärvolumenstrom mit integrierter Regelung
  • Blindstromkompensation der Verdichter
  • Anbindung an die GLT über Modbus, LonWorks oder BACnet
  • Touchscreen-Display
  • Zusätzliche Fernbedienung (Entfernung bis 200 m oder bis 500 m)

Elektronische Regelung W3000 TE

Die Regelung W3000 TE zeichnet sich durch fortschrittliche Funktionen und Einstellmöglichkeiten aus. Die großformatige Tastatur und das LC-Display ermöglichen einen einfachen Zugriff auf die Geräteeinstellungen sowie vollständige Sicht auf die aktuellen Betriebszustände. Das Auslesen und Verändern der Geräteparameter erfolgt über ein mehrstufiges Menü mit wählbarer Spracheinstellung. Die LED-Symbole geben einen sofortigen Überblick der Betriebszustand der Kreisläufe, Ventilatoren und Pumpen (falls vorhanden). Optional steht ein Touchscreen mit 7.0" WVGA-Farbdisplay zur Verfügung. Der Touchscreen ermöglicht eine intuitive Navigation zwischen den verschiedenen Masken, sowie die grafische Darstellung einiger überwachter Messwerte. Die Fehlerdiagnose umfasst ein vollständiges Alarm-Management mit „Black-Box“-Funktion (über PC) und Alarm-Historie (über PC oder LC-Display) für eine optimale Analyse des Gerätes. Bei Systemen mit mehreren Einheiten kann die Regelung der Geräte über eine übergeordnete Regelung realisiert werden. Darüber hinaus können Energiemessungen, sowohl für den Verbrauch als auch für die Leistung, durchgeführt werden. Die Anbindung an eine Gebäudeleittechnik kann über die Protokolle Modbus, BACnet, BACnet-over-IP oder Echelon LonWorks erfolgen. Mit einer kompatiblen Fernbedienung können bis zu acht Geräte bedient werden. Über das integrierte Timer-Programm können vier verschiedene Profile mit je zehn Regelzeiten eingegeben werden. Die Temperaturregelung zeichnet sich durch die stufenlose Leistungsregelung auf der Grundlage von P-I-D-Algorithmen aus und wird über die Wasservorlauftemperatur geregelt. Optional kann eine drehzahlgeregelte Pumpe mit variablem Volumenstrom geregelt werden (VPF-Paket).
