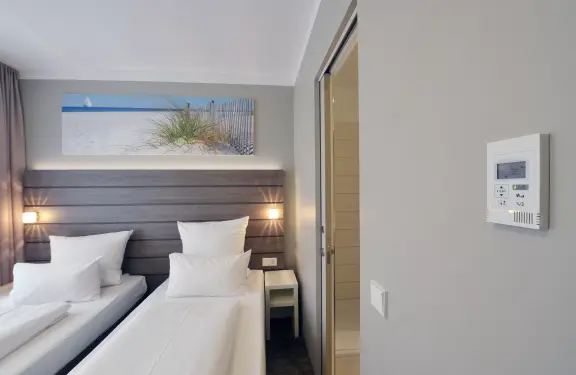

Hotelzimmer mit PAC-YT52CRA an der Wand

Die richtige Steuerung für Ihre Anwendung

RAUMFERNBEDIENUNG // FÜR ECODAN-WÄRMEPUMPEN

ECODAN-FERNBEDIENUNG

Digitale Fernbedienung

KOMFORT AUF TASTENDRUCK

Die digitale Fernbedienung mit Raumtemperaturfühler sorgt durch eine raumtemperaturgeführte Heizregelung für hohen Wärmekomfort. Sie ermöglicht eine bequeme Eingabe, Anzeige und Steuerung des Heizbetriebs. Die Fernbedienung übernimmt die Einstellung der Raumsollwerttemperaturen und kann zwischen den Betriebsarten Tagbetrieb, Absenkbetrieb und Programmbetrieb wechseln. In Verbindung mit dem Wärmepumpenregler FTC7 ist sie auch für zwei Heizkreise einsetzbar.

ANWENDUNGSBEREICHE

Private Häuser

VORTEILE

  • Einfache, gut lesbare Anzeige
  • Intuitive Bedienung über vier Tasten
  • Reichweite bis zu 30m
  • Spannungsversorgung 12V DC

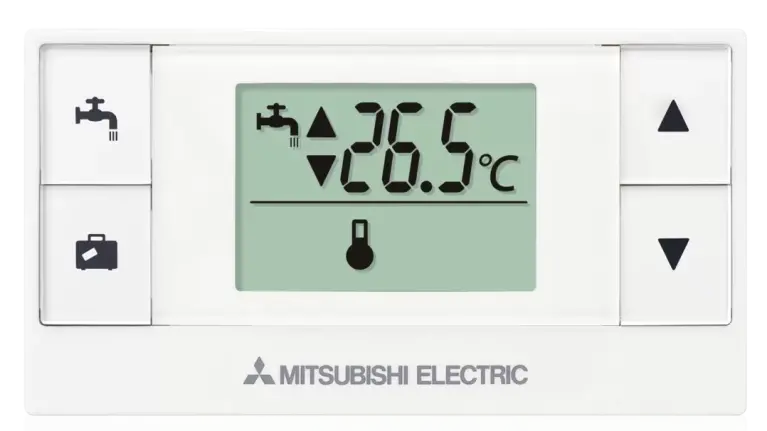

Abbildung Ecodan-Fernbedienung

ECODAN REGLER // FTC5-REGLER

ECODAN-FERNBEDIENUNG

DER integrierte Wärmepumpenmanager

IMMER EIN OPTIMALES ERGEBNIS

Für einen störungsfreien und energieeffizienten Betrieb ist eine gute Regelung unerlässlich. Werden in einem Gebäude z. B. Radiatoren mit einer Fußbodenheizung kombiniert, müssen diese Heizkreise unabhängig voneinander angesteuert werden. Bei einem bivalenten System kann der Heizkessel nach unterschiedlichen Systemvorgaben hinzugeschaltet werden. Der FTC5-Regler am Ecodan Hydro- und Speichermodul sichert ein optimales Ergebnis. Die Zu- und Umschaltung wird völlig automatisch vorgenommen – abhängig von CO2-Emissionen, den kalkulierten Betriebskosten, der Außentemperatur oder externen Signalen. Weitere Reglerfunktionen sind u. a. der Heizbetrieb ohne Außengerät und das Estrich-Aufheizprogramm.

ANWENDUNGSBEREICHE

Private Häuser

Steuerungen // PAC-YT52CRA

PAC-YT52CRA

Kompaktfernbedienung

Klein, aber oho

Zur Vereinfachung des Systembetriebes, insbesondere bei Hotelanwendungen, wurden bei dieser Fernbedienung die Steuerungsmöglichkeiten auf die wichtigsten Grundfunktionen beschränkt. Ein Raumtemperaturfühler ist in der Fernbedienung bereits integriert. Die Steuerung von einem Innengerät individuell oder einer Gruppe mit bis zu 16 Innengeräten ist möglich.

Anwendungsbereiche

Bürogebäude, Hotels

Vorteile

  • Hohes Komfortempfinden für den Hotelgast
  • Einfache Montage
  • Energiekosteneinsparung durch Dual-Set-Point

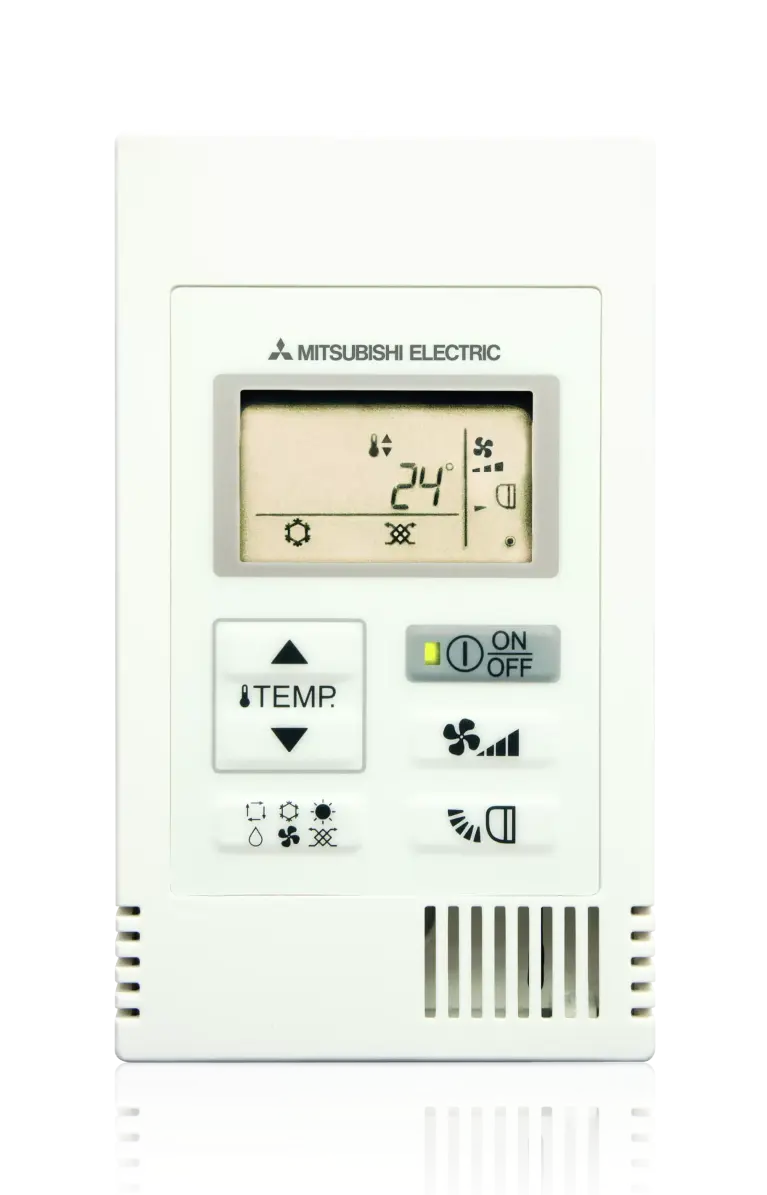

Produktbild Kompaktfernbedienung PAC-YT52CRA

Steuerung // PAR-CT01MAA

PAR-CT01MAA

Kabelfernbedienung

Mehrfarbige Kabelfernbedienung (optionale Bluetooth-Schnittstelle)

Die elegante und vielseitige Kabelfernbedienung PAR-CT01MAA ist ein technisches Multitalent. Mit ihrem mehrfarbigen Touchdisplay und der optionalen Bluetooth-Schnittstelle verfügt sie über eine große Flexibilität in puncto Farbgestaltung und Handhabung. Die Fernbedienung ist in einer weißen Kunststoff und einer schwarzen Aluminium-Kunststoff Version erhältlich.

Anwendungsbereiche

Wohn- und Geschäftsbereiche, Bürogebäude und Hotels.

Besondere Eigenschaften

  • Die PAR-CT01MAA lässt sich bequem über eine App konfigurieren (Versionen mit BLE*).
  • Die Farbgestaltung des Displays ist über 180 Farbgestaltungsvarianten frei wählbar und somit optimal an die Umgebung anpassbar.
  • Die Einbindung einer Grafik ermöglicht eine Personalisierung der Fernbedienung (Versionen mit BLE).

Technische Eigenschaften der PAR-CT01MAA

Die PAR-CT01MAA kann bis zu 16 Geräte innerhalb einer Gruppe steuern. Neben den standardmäßigen Betriebsarten ist zusätzlich ein Tages- und Wochenprogramm verfügbar.

Hinweise zu den Versionen

  • PAR-CT01MAA-SB Weiss, Kunststoff, BLE
  • PAR-CT01MAA-PB Schwarz, Aluminium-Kunststoff, BLE
  • PAR-CT01MAA-S Weiss, Kunststoff, kein BLE
* BLE: Bluetooth Low Energy

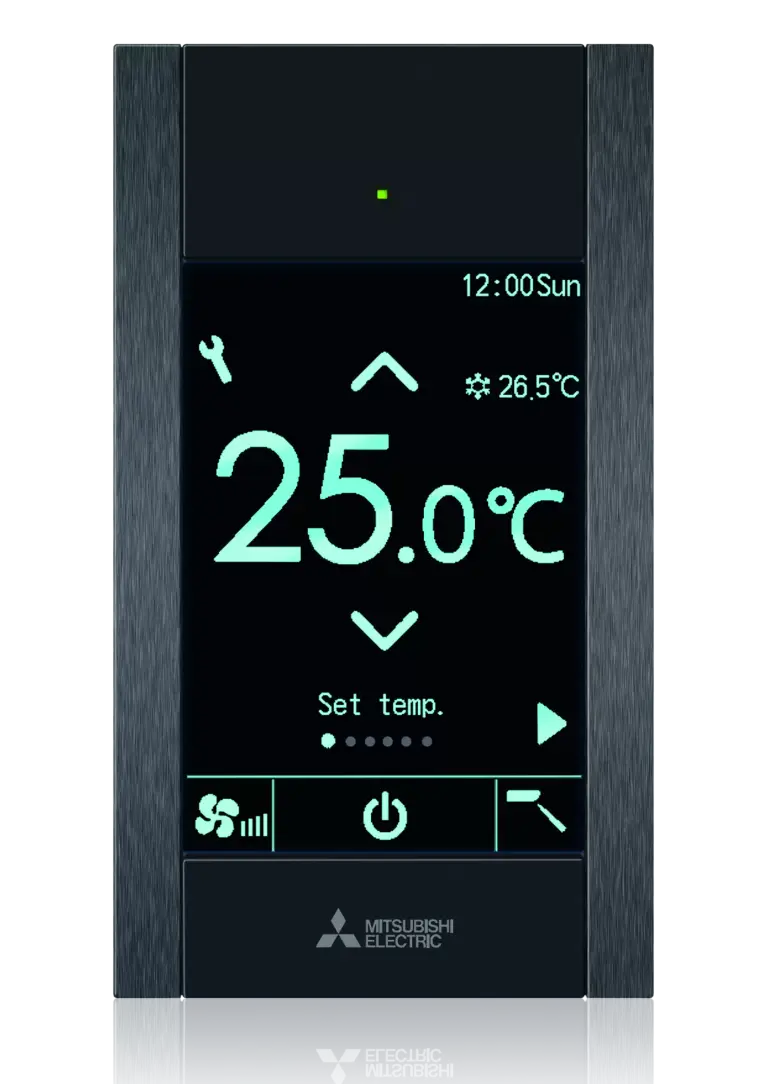

Produktbild Kabelfernbedienung PAR-CT01MAA

Steuerungen // PAR-41MAA

PAR-41MAA

Design-Kabelfernbedienung

Schön strukturiert

Die MA-Fernbedienung PAR-41MAA bietet sämtliche Bedien-funktionen, für die lokale Bedienung eines Klimagerätes oder einer Gruppe. Die PAR-41MAA hat eine flache Bauform und fügt sich mit dem zeitlosen Design bestens in jede Umgebung ein. Das einfach strukturierte Display zeigt den Status des Kli-magerätes auf einen Blick, klar und deutlich und in großen, gut lesbaren Zeichen an. Sämtliche Eingaben an der Fernbedienung führen Sie mit wenigen Tasten menügeführt aus, die wichtigsten Tasten sind vergrößert, um eventuelle Fehlbedie-nungen zu vermeiden.

Anwendungsbereiche

Bürogebäude, Hotels, Krankenhäuser, Banken, Einkaufszentren, Produktionsgebäude, Fitnessstudios

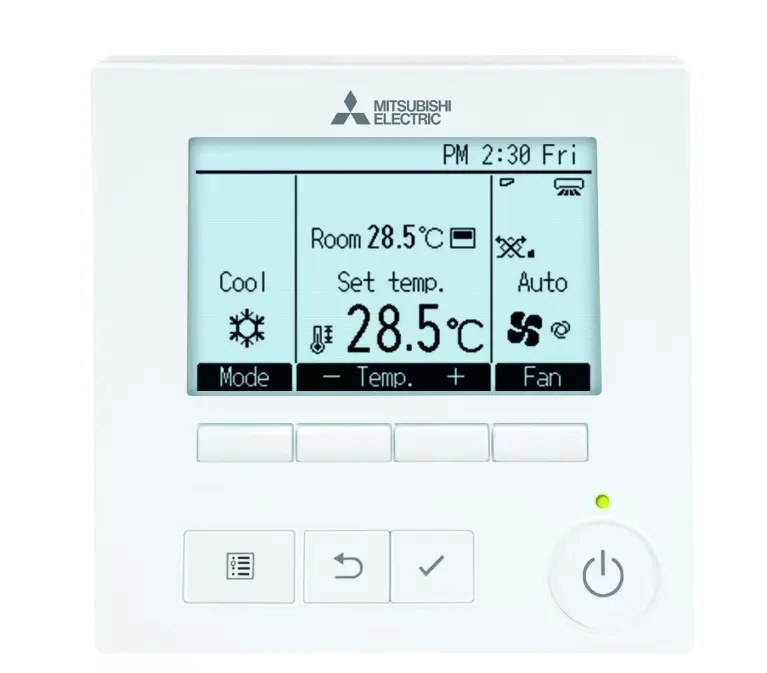

Produktbild MA-Fernbedienung PAR-40MAA

Steuerungen // PAR-U02MEDA

PAR-U02MEDA-J

Neue M-NET Kabelfernbedienung

Smart und übersichtlich

Die neue ME-Kabelfernbedienung PAR-U02MEDA-J wird an das City Multi-Datenbussystem M-NET angeschlossen. Mittels Geräteadressen werden Fernbedienung und Innengerät einander zugeordnet. Die Gruppenbildung der zu steuernden Innengeräte kann ebenfalls durch Adressierung erfolgen. Eine Temperaturwahl ist in 0,5 °C-Stufen möglich. Die Fernbedienung verfügt darüber hinaus über Feuchtigkeits-, Helligkeits- und Anwesenheitssensoren, deren Messwerte sich intelligent mit Funktionseinstellungen der Klimaanlage verknüpfen lassen.

Anwendungsbereiche

Bürogebäude, Hotels, Krankenhäuser, Banken, Einkaufszentren, Produktionsgebäude, Fitnessstudios

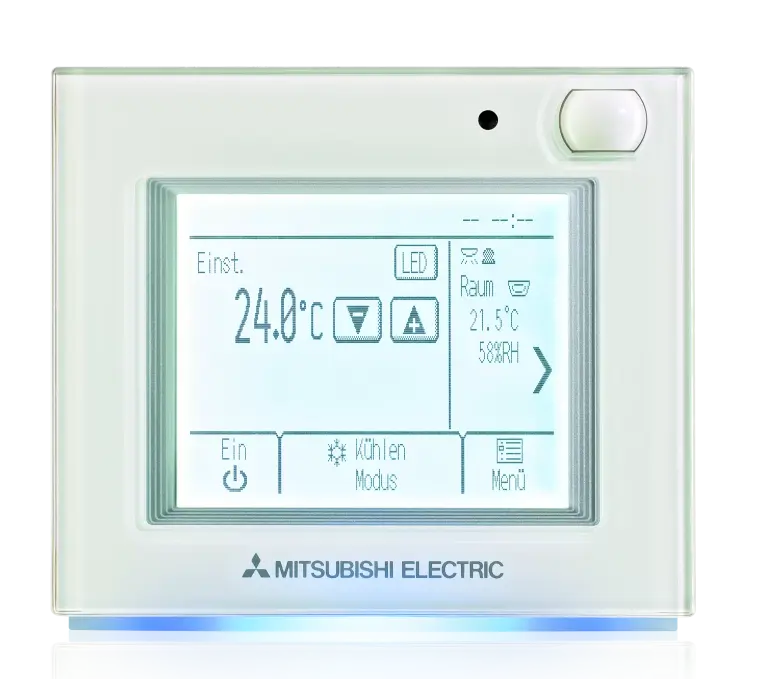

Produktbild ME-Kabelfernbedienung PAR-U02MEDA-J

Steuerungen // AT-50B

AT-50B

Gruppenfernbedienung mit Touchscreen

Antippen und steuern

Mit nur drei Tasten und einem berührungssensitiven LCD-Screen liefert die Gruppenfernbedienung AT-50B höchsten Bedienkomfort auf kleinstem Raum. Sämtliche Funktionen für die Steuerung von bis zu 50 Gerätegruppen können auf dem 5"-Display bequem durch Antippen mit dem Finger bedient werden. Wochentimer, Energiesparfunktionen und Nachtabsenkung sind bereits inkludiert. Sperren und Freigeben lokaler Fernbedienungen oder das Einbinden von Geräten aus Fremdgewerken ist via E/A-Module ebenfalls möglich. Das Display ist mit einer automatisch abschaltenden Hintergrundbeleuchtung ausgestattet. Bei Auftreten einer Störung bleibt der Bildschirm erleuchtet, bis die Störung behoben ist. Die Gruppenfernbedienung AT-50B wurde für City Multi-Anlagen entwickelt. Mr. Slim- und M-Serie-Systeme können via Adapter ebenfalls angeschlossen und mitgesteuert werden. Selbstverständlich unterstützt die Gruppenfernbedienung AT-50B auch Lossnay-Lüftungssysteme, sowohl im eigenständigen Betrieb wie auch als Gerätekopplung mit den Innengeräten.

Anwendungsbereiche

Bürogebäude, Hotels

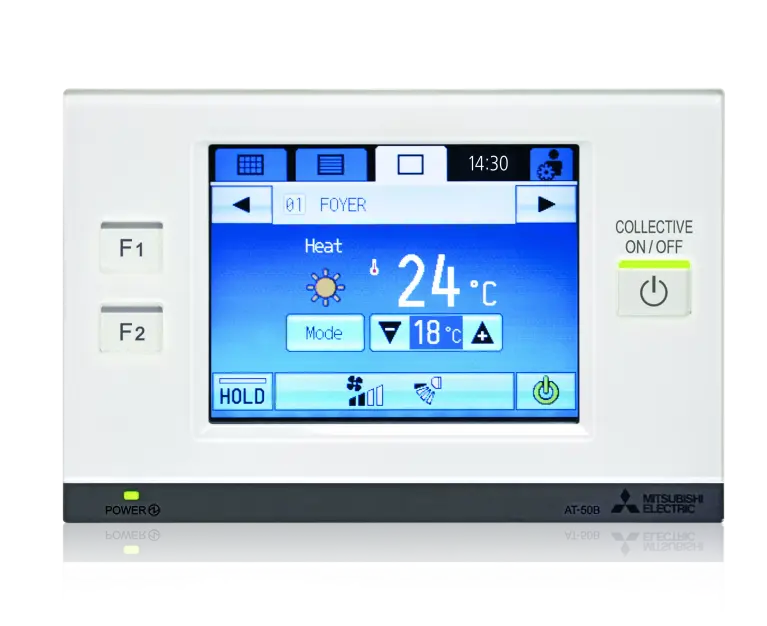

Produktbild Gruppenfernbedienung AT-50B

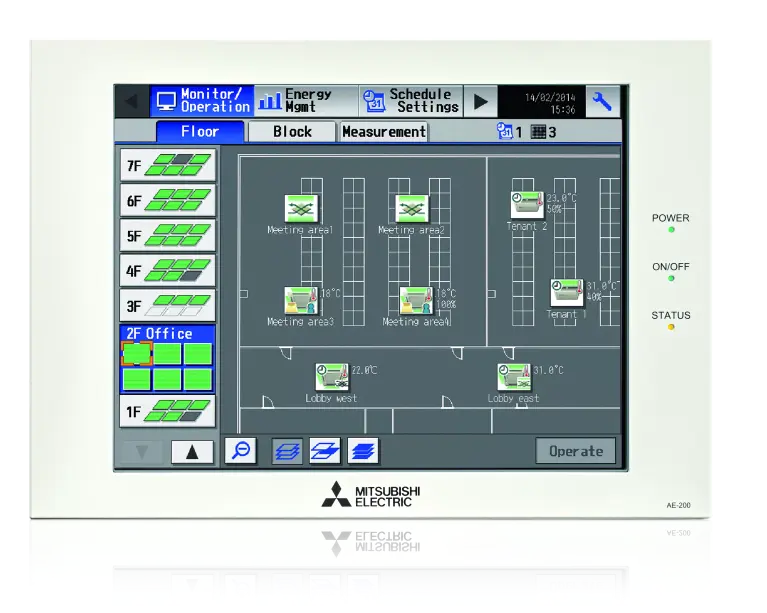

Steuerungen // AE-C400E

AE-C400E

All-in-one-Controller

Alles unter Kontrolle

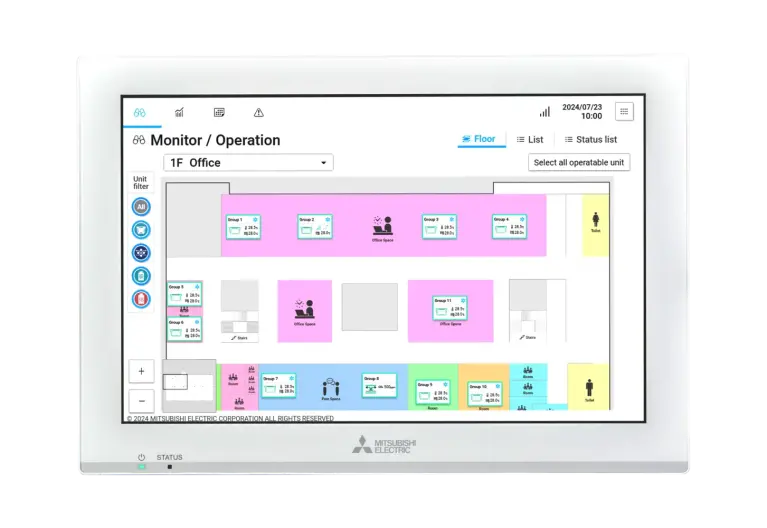

Die AE-C400E verfügt über ein 12,1 Zoll großes, LC-Touch-Display, mit dem sich die angeschlossenen Innengeräte auf einer grafischen Oberfläche zentral bedienen lassen. Die Systemkonfiguration wird – auf Wunsch auch mit dem individuellen Grundriss des Gebäudes – übersichtlich und klar visualisiert. Mit einem Blick erkennen Sie den Betriebszustand einzelner Klimageräte. Die Zentralfernbedienung kann bis zu 50 Innengeräte einzeln oder in einer Gruppe verwalten und ist auf bis zu 400 Innengeräte mit der EW-C50E erweiterbar.

Anwendungsbereiche

Bürogebäude, Hotels, Krankenhäuser, Banken

Hier finden Sie Einrichtungstools für die Steuerungen AE-C400E zum Download.

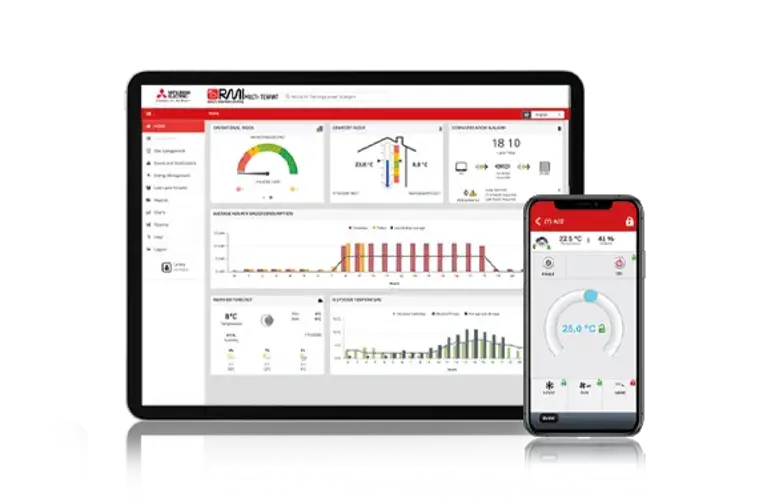

MELCloud Commercial

Die AE-C400E ist optional mit MELCloud Commercial erhältlich. Mit dem Basismodul Monitor & Control ermöglicht MELCloud Commercial Ihrem Kunden die Bedienung per Weboberfläche aus der Ferne. Ausgespielte Fehlercodes helfen bei Abschätzung und Planung des Serviceaufwands. Weitere Leistungen umfassen Anpassungen der Einstellungen bis auf Geräteebene, Statusabfragen, Überwachung und Timer-Programmierung der Anlage.

Controller AE-200

Steuerungen // EW‑C50E

EW‑C50E

Zentral­fernbedienung

Die EW-C50E ohne Display wird über einen Webbrowser bedient. Sie funktioniert zum einen als Einzellösung. Zum anderen ist sie als Erweiterungsmodul für den M-Net-Datenbus ausgelegt. Sie kann bis zu 50 Geräte einzeln oder in einer Gruppe ansteuern.
Als Erweiterungsmodul wird sie über das Ethernet in maximal siebenfacher Ausführung mit der Zentralfernbedienung AE-C400E1 verbunden.
Da die EW-C50E1 browserbasiert arbeitet, kann sie flexibel verbaut werden – insbesondere in baulich schwierigen Situationen ein entscheidender Vorteil.

Hier finden Sie Einrichtungstools für die Steuerungen EW-50E Download.

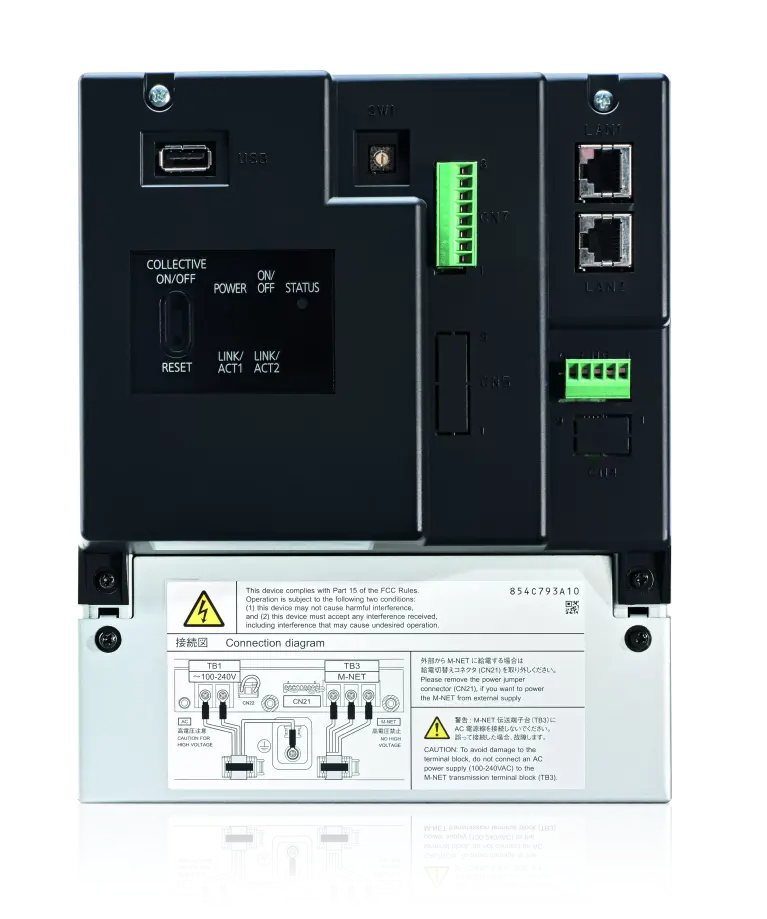

Produktbild EW‑50E

Steuerungen // PAC-YG

PAC-YG

Digital integriert

Puls-Eingangsmodul PAC-YG60MCA

Das Puls-Eingangsmodul PAC-YG60MCA-J erweitert die Zentralsteuerungen EW-50E und AE-200E um die Erfassung verschiedenster Zählerarten, wie Strom-, Gas-, Wasseroder Wärmemengen. Auch die Erfassung der Zählerstände von Impulszählern sowie die Erfassung des Energieverbrauchs und eine Einzelkostenabrechnung sind möglich.

Anwendungsbereiche

Bürogebäude, Hotels, Krankenhäuser, Banken

Analog integriert

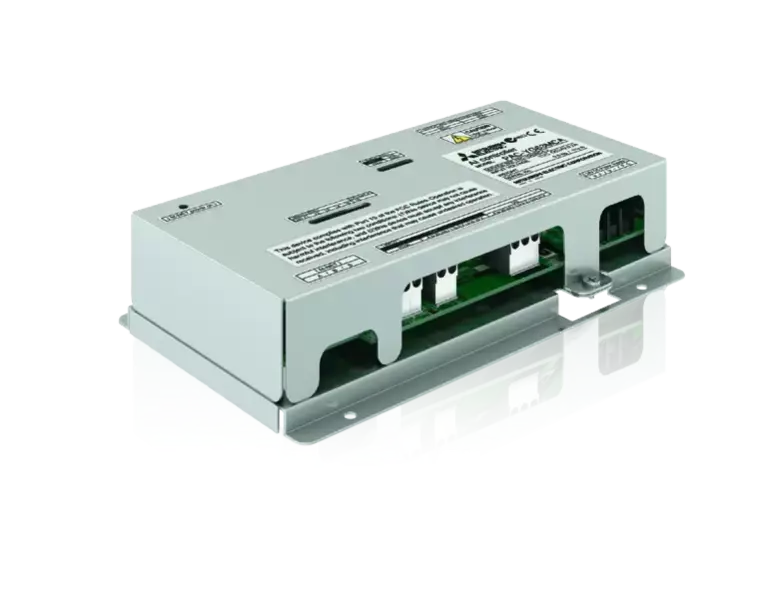

Analog-Eingangsmodul PAC-YG63MCA-J

Das Analog-Eingangsmodul PAC-YG63MCA-J erweitert die Zentralsteuerungen EW-50E und AE-200E um die Erfassung und Aufzeichnung von Temperatur- und Feuchtemesswerten; bei Verlassen des Sollbereiches wird ein Alarm in Form eines potentialfreien Kontaktes ausgegeben. Ein automatischer E-Mail-Versand der erfassten Daten ist ebenfalls möglich. Das Modul verfügt über zwei Eingänge, von denen einer für den direkten Anschluss eines PT100-Temperatursensors geeignet ist.

Anwendungsbereiche

Bürogebäude, Hotels, Krankenhäuser, Banken

Fremdgewerke und Kontrolle

Digital-Eingangs-/-Ausgangsmodul PAC-YG66DCA

Das Digital-Eingangs-/-Ausgangsmodul PAC-YG66DCA-J erweitert die Zentralsteuerungen EW-50E und AE-200E um die Kontrolle von Geräten aus Fremdgewerken (An/Aus, Betrieb/Alarm) wie Beleuchtung, Jalousien, Lüftungsanlagen, externen Ventilatoren, Pumpen etc. Jedes Modul ist mit jeweils sechs Ausgängen und sechs Eingängen ausgestattet.

Anwendungsbereiche

Bürogebäude, Hotels, Krankenhäuser, Banken

Produktbild Puls-Eingangsmodul PAC-YG60MCA-J

Steuerungen // Schnittstellen und Interface

Schnittstellen und Interface

KNX-Integration

KNX-Schnittstellen

Die KNX-Schnittstellen ermöglichen die Einbindung in KNX-basierte Gebäudeleittechnik. Über eine direkte Anbindung an die Zentralsteuerungen AE-200E und EW-50E kann ein einzige Schnittstelle je nach Variante 50 oder 100 Innengeräte einbinden. Für kleine Anlagen ist auch eine eins zu eins Anbindung der Innengeräte über eine KNX-Schnittstelle möglich.

Anwendungsbereiche

Bürogebäude, Hotels, Krankenhäuser, Banken

Schemagrafik KNX-Integration

BACnet™-Integration

BACnet™-Interface

Mit dem optionalen BACnet-PIN-Code für die Zentralsteuerung AE-200E oder EW-50E kann eine Anbindung an die Gebäudeleittechnik realisiert werden. Dabei ist zu beachten, dass jede Zentralsteuerung den entsprechenden Code benötigt. Alle wesentlichen Funktionen der Innengeräte können dabei über das BACnet™-Protokoll kontrolliert werden. Alle relevanten Anlagenparameter wie Betriebsstatus und Modus werden ausgegeben.

Für kleine Anlagen ist auch eine eins zu eins Anbindung der Innengeräte über eine BACnet-Schnittstelle möglich.

Anwendungsbereiche

Bürogebäude, Hotels, Krankenhäuser, Banken

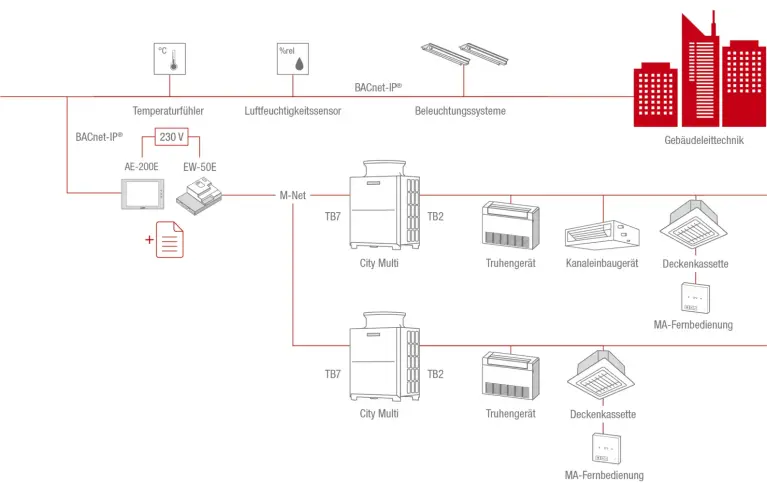

Schemagrafik Bacnet-Integration

Modbus-Integration

Modbus-Schnitstelle

Das offene Modbus-­Protokoll hat sich zu einem industriel­len De­facto-­Standard entwickelt. Es arbeitet über serielle Schnittstellen oder Ethernet. Die Modbus-Schnittstellen ermöglichen die Einbindung von Mitsubishi Electric Klimasystemen und Wärmepumpen in Modbus-basierte Gebäudeleittechnik. Über eine direkte Anbindung an die Zentralsteuerungen AE-200E und EW-50E kann ein einzige Schnittstelle je nach Variante 50 oder 100 Innengeräte einbinden. Für kleine Anlagen ist auch eine eins zu eins Anbindung der Innengeräte über eine Modbus-Schnittstelle möglich.

Anwendungsbereiche

Bürogebäude, Hotels, Krankenhäuser, Banken

Schemagrafik Modbus-Integration

Steuerung // MELCloud Commercial

MELCloud Commercial
Abbildung Steuerung MELCloud Commercial

Professionelles Gebäudemanagement für Ihre Klimasysteme

MELCloud Commercial ist die neuartige, cloudbasierte Lösung von Mitsubishi Electric für Wärmepumpen-, Klima- und Lüftungssysteme im kommerziellen Bereich. Über das Dashboard haben Sie europaweit sämtliche Betriebsdaten jeder einzelnen Anlage im Blick, können schnell reagieren und vor allem den Energieverbrauch zentral optimieren.

Hier gehts zur Steuerung MELCloud Commercial

Steuerungen // MELCloud Home

MELCloud Home

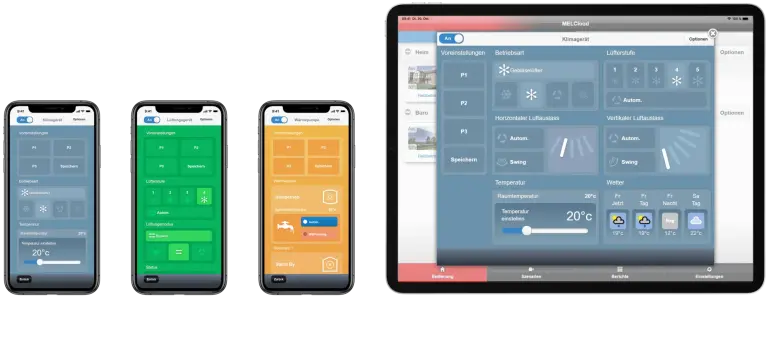

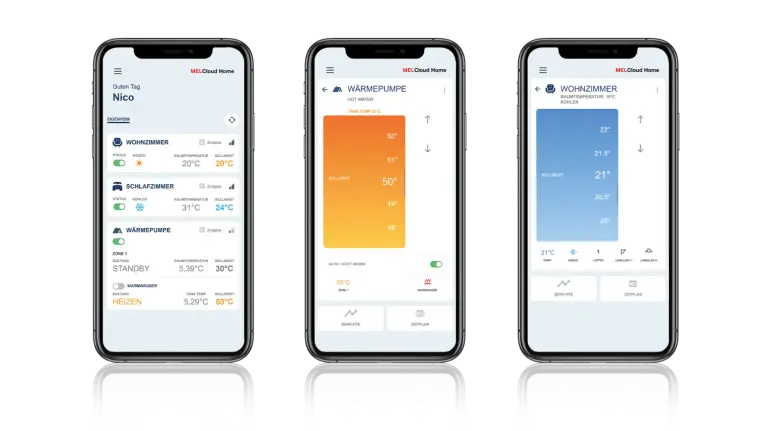

Abbildung MELCloud Home Displays

Mobile Steuerung für Ihre Mitsubishi Electric Systeme

Ob Klimaanlage oder Wärmepumpe – mit MELCloud Home App lassen sich all diese Systeme ganz einfach steuern und überwachen. Und zwar rund um die Uhr und von jedem Ort aus. Möglich macht das die Cloud-Technologie, auf der MELCloud Home basiert.

Hier gehts zu MELCloud Home
