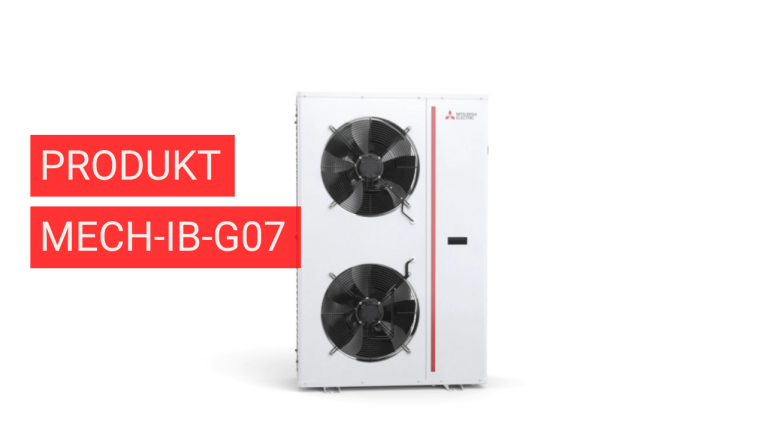

MECH-iB-G07 15Y - 40Y
Luftgekühlter Kaltwassersatz für die Außenaufstellung mit einem drehzahlgeregelten Scroll-Verdichter, Kältemittel R32, Plattenwärmetauscher und EC-Ventilatoren.
Dank der erweiterten Betriebsgrenzen und zahlreichen Zubehörteilen ist die Geräte-Serie äußerst vielseitig und auch für unternehmenskritische Anwendungen geeignet. Die Geräte-Serie ist eine Monoblock-Lösung als kompakte Plug-and-Play-Einheit, die leicht zu transportieren, in jeder Umgebung zu installieren und zu warten ist. Die eingesetzte Drehzahlregelung der Hauptkomponenten (Verdichter, Ventilator und Umwälzpumpe) gewährleisten unter allen Betriebsbedingungen den optimalen Wirkungsgrad.
Europa
CE
50 Hz
Produkt-Features
Features
Kältemittel mit geringem GWP
Das Einstoff-Kältemittel R32 ist eine aktuelle, nachhaltigere Alternative zum herkömmlichen Kältemittel R410A und bietet eine 66 %ige Reduzierung des GWP, einen höheren Wirkungsgrad und eine reduzierte Kältemittelfüllung.
Erweiterter Betriebsbereich
Erweiterter Betriebsbereich der Geräte mit Kaltwasser-Austrittstemperaturen von -12 °C bis 24 °C und Außenlufttemperatur von -20 °C bis 50 °C für jede Anwendung.
Variabler Primär-Volumenstrom (VPF)
Energieeinsparung durch Drehzahlregelung der Pumpen in Abhängigkeit vom Leistungsbedarf. Dies garantiert zusätzlich einen stabilen Gerätebetrieb auch bei kritischen Bedingungen.
Integriertes Hydraulikmodul
Das integrierte Hydraulikmodul spart Kosten, Zeit und Aufstellfläche, da es alle Komponenten des Wasserkreislaufes (elektrische Frostschutzheizung am Plattenwärmetauscher, Entlüftungsventile, Strömungswächter, Wasserfilter, Sicherheitsventil, EC-Wasserpumpen, Expansionstank) umfasst.
Extrem kompakte Bauweise
Das präzise Design und optimierte Auswahl der einzelnen Komponente sorgen für eine der beste Lösungen in dieser Leistungsklasse in Bezug auf das Verhältnis des Platzbedarfes pro kW Leistung.
Hohe Teillast-Effizienz
Teillasteffizienz auf höchstem Niveau dank proprietärer technischer Lösungen: Drehzahlgeregelte Scroll-Verdichter, drehzahlgeregelte Ventilatoren mit BLDC-Motor als Standard und fortschrittliche Regel-Algorithmen.
Produkt-Informationen
Produkt-Informationen- - - Standard-Effizienz in kompakter Ausführung
- - - Ohne Wärmerückgewinnung
W3000+ Regelung
W3000+: Elektronische Regelung mit Tastatur; Das kompakte LC-Display verfügt über eine einfach zu bedienende Oberfläche und ein mehrsprachiges Menü (19 Sprachen stehen zur Auswahl). So können Parameter geändert und Werte einfach ausgelesen werden. Die Fehlerdiagnose umfasst das vollständige Alarm-Management mit der "Black-Box"-Funktion (über PC) und der Alarm-Historie (über Display oder PC) für eine bessere Analyse des Gerätebetriebes. Über das integrierte Timer-Programm können vier verschiedene Profile mit je zehn Regelzeiten eingegeben werden. Durch die zeitgesteuerte Anpassung des Sollwertes ergibt sich eine zusätzliche Optimierung der Geräteeffizienz. Als Option ist KIPlink verfügbar. KIPlink - Keyboard In Your Pocket - ist die innovative, auf WiFi-Technologie basierende Benutzeroberfläche, die es ermöglicht, das Gerät direkt vom Smartphone oder Tablett aus zu bedienen. Die Regelung verfügt über eine stufenlose Leistungsregelung, basierend auf der Sequenz-Regelung + PID-Regelung über die Wasseraustrittstemperatur. Bei Systemen mit mehreren Geräten kann die Regelung der Geräte über einen übergeordneten Kaskadenregler realisiert werden. Darüber hinaus sind Energiemessungen, sowohl für den Verbrauch als auch für die Leistung, möglich. Ein variabler Primär-Volumenstrom ist standardmäßig verfügbar (VPF.E-Regelung). Die Gebäudeleittechnik kann einfach über eigene Regelungen, oder die Integration in Fremdsysteme mittels gängiger Protokolle wie Modbus, BACnet-over-IP, BACnet MS/TP, Konnex, Modbus TCP/IP und SNMP erfolgen. Über eine zentrale Fernbedienung können bis zu zehn Geräte bedient werden.
