Technische Unterlagen - EU Verordnung N. 813/2013

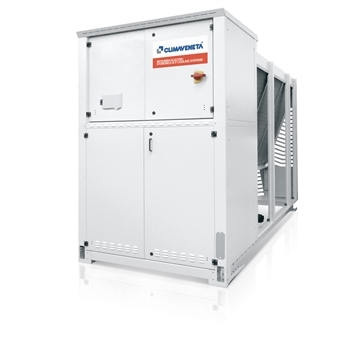

i-NX-N 0151P - 0502P
Wärmepumpe zur Außenaufstellung für die Produktion von Kalt-/Warmwasser mit invertergeregeltem Scrollverdichter, optimiert für R410A in Einkreisausführung, Axialventilatoren, Verflüssiger mit Kupferrohr und Aluminiumlamellen und elektronischem Expansionsventil als Standardausrüstung.
Ein flexibles und zuverlässiges Gerät, das sich dank präziser Temperaturregelung und Invertertechnologie, problemlos an unterschiedliche Betriebsbedingungen anpasst. Das hohe Leistungsniveau sowohl bei Voll- als auch bei Teillast, wird durch die qualitative Konstruktion der Einheit und die Verwendung je eines Motors mit fester und variabler Drehzahl erreicht.
Themenübersicht
Produkt-Features
Features
Hohe Effizienz
Höchste Effizienz bei Voll- und Teillast, dank exzellenter technologischer Lösungen. Diese Geräte sorgen für niedrige Betriebskosten und kurze Amortisationszeiten.
Zwei Schall-Ausführungen
Es sind zwei verschiedene Schall Ausführungen verfügbar. Je nach System und Anwendung, kann so das optimale Gerät für die gegebenen Anforderungen ausgewählt werden.
Integriertes Hydraulikmodul
Das optional eingebaute Hydraulikmodul enthält bereits die Hauptkomponenten des Hydraulikkreislaufs; es ist in Ausführungen mit einer- oder doppelter Inline-Pumpe, für niedrige und hohe Förderhöhen, fester oder variabler Drehzahl und mit Puffspeicher erhältlich.
Variabler Primär-Volumenstrom (VPF)
Energieeinsparung durch Drehzahlregelung der Pumpen in Abhängigkeit vom Leistungsbedarf. Dies garantiert zusätzlich einen stabilen Gerätebetrieb auch bei kritischen Bedingungen.
Produkt-Informationen
Produkt-Informationen- SL - Super schallgedämmte Ausführung
- - - Kompaktausführung
- - - Ohne Wärmerückgewinnung
- D - Teilweise Wärmerückgewinnung
- Zusätzliche Fernbedienung (Entfernung bis 200 m oder bis 500 m)
- Anbindung an die GLT über Modbus, LonWorks oder BACnet
- Blindstromkompensation der Verdichter
- Sanftanlauf
- Hydraulikmodul in verschiedenen Konfigurationen mit ein oder zwei Pumpen, fester oder variabler Drehzahl und Pufferspeicher erhältlich.
- VPF-System (Variable Primary Flow)
- EC-Ventilatoren mit bürstenlosem DC-Motor
- Low Nosie Kit (nur bei Geräten in nicht Schall reduzierter Ausführung)
- Die Funktion „User Limit Control“ (U.L.C.) ermöglicht den Anlauf des Gerätes auch bei kritischen Wasser- und Lufttemperaturen.
- Mit dem Nachtmodus kann eine Begrenzung des Schallpegels des Geräts erzwungen werden.
- Luft-Wärmetauscher aus Kupferrohren und Aluminiumlamellen, auch mit beschichteten Lamellen oder mit einer "Fin Guard Silver" Schutzbeschichtung erhältlich.
Regelung W3000+
Die Regelung W3000 TE zeichnet sich durch fortschrittliche Funktionen und Einstellmöglichkeiten aus.
Die großformatige Tastatur und das LC-Display ermöglichen einen einfachen Zugriff auf die Geräteeinstellungen sowie vollständige Sicht auf die aktuellen Betriebszustände. Das Auslesen und Verändern der Geräteparameter erfolgt über ein mehrstufiges Menü mit wählbarer Spracheinstellung. Die LED-Symbole geben einen sofortigen Überblick der Betriebszustand der Kreisläufe, Ventilatoren und Pumpen (falls vorhanden). Optional steht ein Touchscreen mit 7.0" WVGA-Farbdisplay zur Verfügung. Der Touchscreen ermöglicht eine intuitive Navigation zwischen den verschiedenen Masken, sowie die grafische Darstellung einiger überwachter Messwerte.
Die Fehlerdiagnose umfasst ein vollständiges Alarm-Management mit „Black-Box“-Funktion (über PC) und Alarm-Historie (über PC oder LC-Display) für eine optimale Analyse des Gerätes.
Bei Systemen mit mehreren Einheiten kann die Regelung der Geräte über eine übergeordnete Regelung realisiert werden. Darüber hinaus können Energiemessungen, sowohl für den Verbrauch als auch für die Leistung, durchgeführt werden. Die Anbindung an eine Gebäudeleittechnik kann über die Protokolle Modbus, BACnet, BACnet-over-IP oder Echelon LonWorks erfolgen. Mit einer kompatiblen Fernbedienung können bis zu acht Geräte bedient werden. Über das integrierte Timer-Programm können vier verschiedene Profile mit je zehn Regelzeiten eingegeben werden. Die Temperaturregelung zeichnet sich durch die stufenlose Leistungsregelung auf der Grundlage von P-I-D-Algorithmen aus und wird über die Wasservorlauftemperatur geregelt.
Optional kann eine drehzahlgeregelte Pumpe mit variablem Volumenstrom geregelt werden (VPF-Paket).
