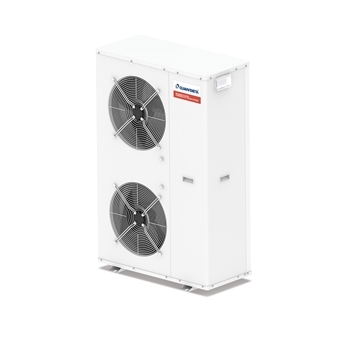

i-BX-N-Y 004M - 035T
Außeneinheit zur Erzeugung von Kalt-/Warmwasser mit invertergeregelten Scrollverdichtern, optimiert für R410A in Einkreisausführung, Axialventilatoren, Verflüssiger aus Kupferrohr und Aluminiumlamellen, wasserseitigem Plattenwärmetauscher und elektronischem Expansionsventil in der Standardausstattung.
Flexibles und zuverlässiges Gerät, das sich dank der präziser Temperaturregelung und Invertertechnologie problemlos an unterschiedliche Betriebsbedingungen anpasst. Das hohe Leistungsniveau bei Voll- und Teillast, wird durch die akkurate Konstruktion des Gerätes und den Einsatz eines invertergeregelten Motors erreicht.
Die Geräte sorgen für Heizung, Kühlung und Warmwasserbereitung. Besonderes Augenmerk wird auf den Winterbetrieb gelegt, der dank der Invertertechnologie über die Grenzen herkömmlicher Geräte hinaus gewährleistet ist.
Europa
CE
50 Hz
Themenübersicht
Produkt-Features
Features
ErP konform
Der sehr hohe Teillastwirkungsgrad kann den minimalen saisonalen Wirkungsgrad für Heizung (SCOP) und Kühlung (SEER) erfüllen und übertreffen – entsprechend den Anforderungen an eine umweltverträgliche Konstruktion für alle energiebetriebenen Produkte. Die Geräte entsprechen bereits heute den ab 2021 geltenden saisonalen Mindestanforderungen an die Energieeffizienz.
System-Effizienz
Das Gerät ist als Gesamtsystem ausgelegt: Alle Bauteile werden über proprietäre Logiken synergetisch geregelt, um den höchstmöglichen Wirkungsgrad des Geräts zu erzielen.
Hohe Effizienz im Teillastbetrieb
Hohe saisonale Energieeffizienz dank Modulation des Verdichters mit DC-Inverter-Technologie, der die exakte geleiste Energie entsprechend dem tatsächlichen Bedarf der Anlage anpasst. Der hohe Wirkungsgrad gewährleistet einen geringen Energieverbrauch während der Betriebsstunden.
Hoch effiziente Komponenten
Das elektronische Expansionsventil ist entscheidend, um die Leistung zu steigern und den Stromverbrauch zu reduzieren, genau wie das richtige Hydraulikmodul mit invertergeregelter Wasserpumpe. Darüber hinaus spielt auch die Modulierung der Ventilatoren mit Gleichstrommotor als Standardausstattung eine wichtige Rolle.
Weiter Betriebsbereich
Ganz besondere Aufmerksamkeit wurde dem Winterbetrieb gewidmet, der dank der Invertertechnologie über die normalen Grenzen der herkömmlicher Einheiten hinaus garantiert werden kann. Warmwasser kann bis 60 °C bei Außentemperaturen von bis zu -20 °C erzeugt werden.
Integriertes Hydraulikmodul
Das integrierte Hydraulikmodul spart Kosten, Zeit und Aufstellfläche, da es alle Komponenten des Wasserkreislaufes (elektrische Frostschutzheizung am Plattenwärmetauscher, Entlüftungsventile, Strömungswächter, Wasserfilter, Sicherheitsventil, EC-Wasserpumpen, Expansionstank) umfasst.
Produkt-Informationen
Produkt-Informationen- - - Standard-Effizienz in kompakter Ausführung
- Zusätzliche Fernbedienung
- Kabelgebundene Bedieneinheit mit hinterleuchtetem Display, mit Temperatur- und Feuchtigkeitsfühler
- Kit zur Kaskadensteuerung
- Fühler für Trinkwarmwasserspeicher und Pufferspeicher
- Kupfer/Kupfer-Wärmetauscher mit Epoxydpulverbeschichtung
- Kupfer/Kupfer-Wärmetauscher
- Pufferspeicher
- Trinkwarmwasserspeicher
- Elektrischer Widerstand im Unterbau für den Frostschutz und für die zusätzliche Kondensatwanne
- Serielle Karte RS485 für das Modbus-Protokoll
- Gummischwingungsdämpfer
NADISYSTEM

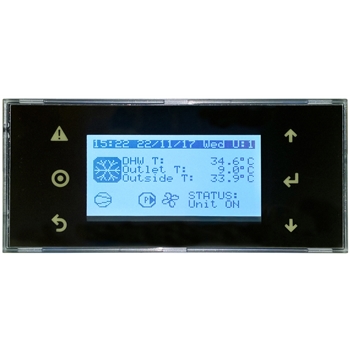

Über ein mehrstufiges Menü können mit der kompakten Tastatur alle Funktionen gesteuert, sämtliche Daten am LC-Display anzeigezeigt und das Gerät ein- bzw. ausgeschaltet werden. Das kabelgebundene Fernbedienungs-Tastatur-Set ermöglicht zusammen mit den Innen- und Außentemperatur-Sensoren die dynamische Regelung der Wasser-Austrittstemperatur und erhöht damit die Energieeffizienz.
Mit der elektronischen Steuerung lässt sich Folgendes verwalten:
- Kabelfernbedienung mit hinterleuchtetem Display und Temperaturfühler
- Integrierter Außenluft-Temperaturfühler mit Klimakurve
- Eine Zone mit Mischventil für Fußbodenheizung und eine Zone für Heizkörper, Fußbodenheizung oder Gebläsekonvektoren
- Erzeugung von Trinkwarmwasser mit externem Drei-Wege-Ventil (Zubehör)
- Elektroheizung (Zubehör) zur möglichen Integration in den Trinkwarmwasserspeicher für den Anti-Legionellen-Zyklus
- Gaskessel oder Elektroheizung als Ersatz/Ergänzung für die Raumheizung
- Timer-Programm zur Erstellung von Betriebsprofilen mit Zeitbereichen für Raumheizen/-kühlen und die Erzeugung von Trinkwarmwasser.
- Nachtmodus zur Geräuschreduzierung der Anlagen. Die Geräuschreduzierung erfolgt durch Begrenzung der maximalen Drehzahl des Verdichters und der Lüfter.
- Bis zu vier hintereinandergeschaltete Wärmepumpen (mit Zubehör N-CM)
Das Abtauen erfolgt über eine selbst entwickelte autoadaptiven Regelung, die sich durch die Überwachung zahlreicher Funktionen und Parameter auszeichnet. Dadurch können Häufigkeit und Dauer des Abtaubetriebs zugunsten einer verbesserten Energieeffizienz reduziert werden
