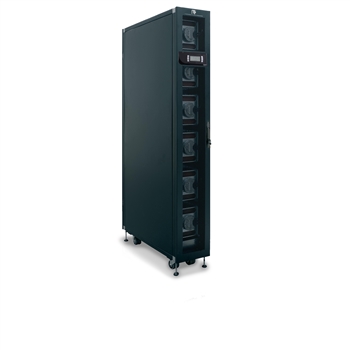

COOLSIDE CW 0020 - 0060

16,1 - 74,7 kW
Der Rack Cooler von Climaveneta ist ein Klimagerät, das dem effizienten Kühlen von Bereichen mit hoher Wärmebelastung in Rechenzentren dient und auch bei Racks mit hoher Wärmestromdichte bis über 40 kW/m² pro Rack mit niedrigem Energieverbrauch eingesetzt werden kann. Kaltwasserausführung mit einem Hydraulikkreislauf zum Anschluss an einen externen Kaltwassersatz. Durch die Verwendung von bürstenlosen EC-Ventilatoren der neusten Generation werden ausgezeichnete Leistungen hinsichtlich Energieverbrauch erreicht. Die standardmäßig verfügbare dynamische Steuerung N+1 der EC-Ventilatoren optimiert den Energieverbrauch und die Redundanz des Kühlsystems. Funktionsweise: Es handelt sich jeweils um Einzelgeräte, die in einer Rack-Reihe angeordnet werden, um die durch die Server entstehende Wärmebelastung vor Ort abzuführen. In der Ausführung In-Row (Coolside-I) wird die zu behandelnde Luft auf der Rückseite des Gerätes direkt vom Warmgang des Rechenzentrums angesaugt (35 °C), wodurch sich erhebliche Vorteile hinsichtlich Energieeffizienz und Kälteleistung ergeben, danach gekühlt und dem Kaltgang (18-20 °C) zugeführt, d.h. auf der Vorderseite der Racks,von denen die Luft wieder angesaugt wird. In den Enclosure-Ausführungen (Coolside-E ) sind die Server und das Klimagerät in einem hermetisch geschlossenen Rack untergebracht, wodurch eine Mischung mit der Umgebungsluft verhindert und der Effizienzverlust vermieden wird. Die Luft wird direkt von den Servern in das hinten geschlossene Rack gefördert (46 °C) und nach Abkühlung (25-30 °C) der Vorderseite der Server wieder zugeführt. Da geringere Luftmengen behandelt werden müssen, wird eine erhebliche Energieeinsparung erzielt.
Europa
50 Hz

Technische Daten

Technische Daten
COOLSIDE CW IN ROW
0020
0025
0035
0038
0036
0040
0050
0060
0055
Spannungsversorgung
V/ph/Hz
230/1/60
230/1/60
230/1/60
230/1/60
230/1/60
380/3/60
230/3/60
230/3/60
230/3/60
Leistung
Gesamte Kälteleistung brutto
(1)
kW
15,8
20,1
24,1
37,8
21,0
42,6
41,9
55,6
46,5
Sensible Kälteleistung brutto
(1)
kW
15,8
20,1
24,1
37,8
21,0
42,6
41,9
55,6
46,5
Leistungsaufnahme Ventilatoren
(1)
kW
0,52
0,69
0,86
1,15
0,86
2,85
1,96
2,94
2,96
SHR
(2)
1,00
1,00
1,00
1,00
1,00
1,00
1,00
1,00
1,00
Medium-Volumenstrom
(1)
l/s
0,63
0,80
0,96
1,51
1,00
1,70
1,67
2,22
2,23
Druckverlust gesamt (Wärmetauscher + Ventil)
(1)
kPa
9,37
14,5
20,1
65,1
55,2
59,0
21,7
36,7
59,3
Ventilatoren
Ventilatortyp
Anzahl Ventilatoren
3
4
5
6
5
2
2
3
3
Luft-Volumenstrom
(3)
m³/h
2520
3360
4200
6500
4200
9500
7800
11610
10290
Schallpegel
Schallleistung
dB(A)
84
85
86
81
86
88
85
83
83
Schalldruckpegel
(4)
dB(A)
68
69
70
65
70
72
69
67
67
Abmessungen und Gewicht
A
(3)
mm
300
300
300
300
300
600
600
600
600
B
(3)
mm
1000
1000
1000
1000
1000
1000
1000
1000
1000
H
(3)
mm
2085
2085
2085
2085
2085
2085
2085
2085
2085
Gewicht
(3)
kg
190
192
195
195
205
235
240
247
255
