VRF-Wärmepumpensystem für eine Golfanlage
Referenz zum effizienten Heizen und Kühlen
OberhausenDie Planung von außergewöhnlichen Gebäuden ist immer eine Herausforderung für die Beteiligten. Dies gilt oftmals besonders für die gebäudetechnische Ausstattung eines Gebäudes, da hier keine „Standard-Lösungen“ genutzt werden können. Die Flexibilität der VRF-Wärmepumpentechnologie ermöglicht auch für Sondergebäude Lösungen, mit denen sich eine effiziente und komfortable Klimatisierung realisieren lässt. Die Freizeit-Eventlocation Topgolf in Oberhausen ist ein tolles Beispiel für ein gelungenes Projekt und dient dem Betreiber als Vorbild für weitere Standorte.
HABEN SIE AUCH EIN SPANNENDES PROJEKT?
Sprechen Sie uns an.
Anforderungen:
- System für Kühl- und Heizbetrieb
- Hohe Energieeffizienz und Funktionssicherheit
- Höchstmaß an Flexibilität und Klimakomfort
- Fernüberwachung und -steuerung der Anlage
Ausgangsbedingungen
Ausgangsbedingungen

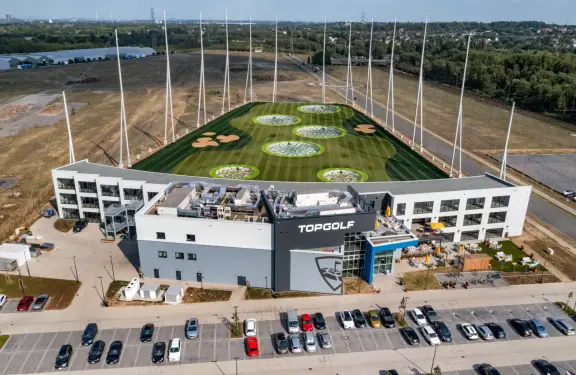

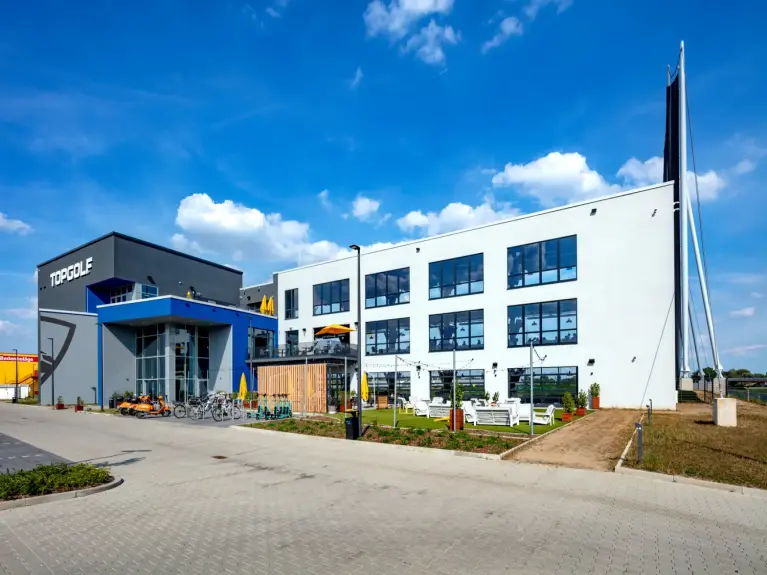

Topgolf ist eine Freizeit-Eventlocation, von der weltweit mittlerweile 70 Anlagen existieren. Das Unternehmen Greenreb hat als exklusiver Lizenznehmer von Topgolf für Deutschland, Schweiz, Österreich und Italien vor kurzem das erste fertiggestellte Objekt in Oberhausen in Betrieb genommen. Die Location befindet sich auf einem ehemaligen 30.000 m² großen Stahlwerksgelände, umgeben von einem 54 Meter hohen Zaun. Zu der Freizeitanlage gehören ein dreistöckiges Gebäude mit einem Restaurant und drei Bars, 102 bediente Abschlagplätze, von denen Golfbälle auf ein 200 Meter langes Außenfeld abgeschlagen werden können, sowie eine große Anzahl an Gästeparkplätzen inklusive Ladestationen für E-Fahrzeuge.
Auf der Topgolf-Anlage in Oberhausen können Gäste ganzjährig mit Mikrochips ausgestattete Golfbälle abschlagen. Auch in anderen Bereichen spielt die Technik in dieser hochmodernen Anlage eine zentrale Rolle. Beispielsweise sind für die Entwässerung des Spielfeldes viele industrielle Sonderlösungen verbaut worden. Das Ingenieurbüro hat unter der Leitung des Geschäftsführers Dipl.-Ing. Lars Hendriks die Planung der gesamten Technischen Gebäudeausrüstung – wie auch der Klimatisierung übernommen.
Zitat
Zitat
Während für diese und viele weitere gebäudetechnische Bereiche in enger Zusammenarbeit mit der Industrie Sonderlösungen erstellt und erarbeitet werden mussten, konnte das Klimasystem für das Gebäude dieser gerade auch aus planerischer Sicht außergewöhnlichen Eventlocation aufgrund seiner hohen Flexibilität ohne Sonderanfertigungen oder Speziallösungen problemlos realisiert werden.
Welche Lösung wurde für die Golfanlage gewählt?
City Multi VRFCity Multi VRF-System der Y-Serie von Mitsubishi Electric für den Kühl- und Heizbetrieb
Zum Einsatz kommt ein City Multi VRF-System der Y-Serie zum Kühlen oder Heizen von Mitsubishi Electric. Die Klimaanlage erfüllt im Wesentlichen die Aufgabe, komfortabel aber sehr reaktionsschnell verschiedene Heiz- oder Kühllasten im Gebäude ausgleichen zu können. Primär dient die Anlage zur Kühlung des Gebäudes. Die Grundlast-Temperierung erfolgt über klassische Heizkörper mittels der hier vor Ort vorhandenen Fernwärme. Darüber hinaus entstehen manchmal kurzfristige Spitzenlasten, für die dann die Klimaanlage als Luft/Luft-Wärmepumpe zum Heizen genutzt werden kann. So unterstützt die Klimaanlage in der Übergangszeit und in den Wintermonaten die statische Heizungsanlage. Dies ist möglich, da das eingesetzte VRF-System über eine integrierte Wärmepumpenfunktion verfügt und über eine Umschaltfunktion jederzeit wahlweise den Kühl- oder den Heizbetrieb ermöglicht. Darüber hinaus erforderte die Architektur des Gebäudes eine hohe Flexibilität bei der Leitungsauslegung. Infrage kam also nur ein System, mit dem sich lange Rohrleitungen zwischen den Außen- und den Innengeräten realisieren lassen.
Hohe Energieeffizienz und Funktionssicherheit
Die Außengeräte der Y-Serie umfassen einen Leistungsbereich von 12,5 bis 150,0 kW Kälte- und 14,0 bis 168 kW Heizleistung. In diesem Objekt sind insgesamt fünf Außengeräte vom Typ PUHY-P-YNW-A1 und PUHY-P-YNW-A1 in unterschiedlichen Leistungsstufen installiert. Mit einer Seasonal Energy Efficiency Ratio (SEER) von 6,70 bzw. 6,39 für den Kühlbetrieb und einem Seasonal Coefficient of Performance (SCOP) von 4,16 bzw. 4,13 im Heizbetrieb überzeugt die YLM-Serie bereits in der Standard-Baureihe durch eine hohe Energieeffizienz und sichert so einen besonders energiesparenden Betrieb.
Alle Innengeräte sind mit 3D-i-see-Sensor-Technologie für eine intelligente Klimatisierung ausgestattet. Der Sensor erkennt die Anwesenheit von Personen im Raum und passt die Temperatur entsprechend an. Neben der Energieeinsparung sorgt dies auch für einen hohen Komfortstandard, da die Gäste so nicht direkt angeblasen werden. Durch die regelungstechnische Verknüpfung von Außen- und Innengeräten mit der 3D-i-see-Sensor-Technologie schalten die Geräte in einen erweiterten Energiesparmodus, wodurch die Kompressorleistung reduziert werden kann. Dies ermöglicht einen automatischen Energiesparbetrieb an Orten, an denen sich die Anzahl der Personen häufig ändert und deshalb geringere Wärmelasten abzuführen sind. Erhöht sich die Anzahl der Personen im Raum wieder, fährt der Kompressor mit seiner Leistung hoch.
Fernüberwachung und -steuerung der Anlage
Das Regelungskonzept basiert auf zwei unterschiedlichen Stufen. Zum einen gibt es eine raumgeführte Temperaturregelung mit einer Solltemperatur, die hinterlegt wurde. Darüber hinaus wurde hier auch ein zeitgesteuertes Programm hinterlegt, um den Betrieb in der Nacht auszuschließen und entsprechend energiesparend arbeiten zu können.

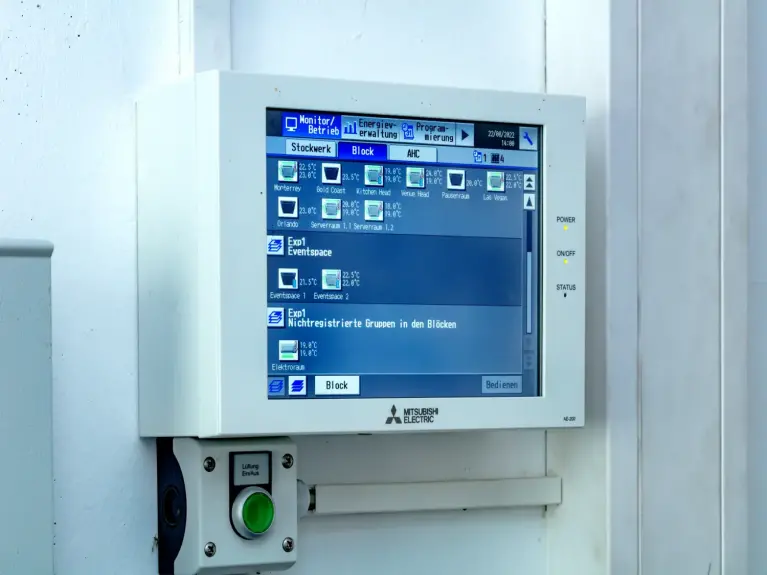

Für die Bedienung der Innengeräte in den einzelnen Temperaturzonen stehen in jedem Raum kompakte Kabelfernbedienungen vom Typ PAR-40MAA bzw. PAR-U02MEDA als busfähige Gruppenfernbedienung zur Verfügung. Übergeordnet lassen sich sämtliche VRF-Systeme auch über eine gemeinsame Zentralfernbedienung steuern. Das Zentralsteuerungssystem vom Typ AE200 bietet dem Betreiber unter anderem auch die Möglichkeit des Fernzugriffs via Internet oder Smartphone-App, um beispielsweise den Betriebszustand oder eine eventuelle Fehlerdiagnose aus der räumlichen Distanz auszulesen. Auch Störmeldungen per E-Mail oder SMS sind möglich. Der betreuende Fachhandwerksbetrieb verfügt über einen Fernzugriff auf die Anlagendaten und kann Störungen gegebenenfalls aus der Ferne – ohne Vor-Ort-Einsatz – analysieren oder bestenfalls beheben.
Neben den VRF-Systemen sind hier auch noch drei Power Inverter Systeme aus der Mr. Slim-Serie für die Technikraumkühlung verbaut worden. Zur ganzjährigen Kühlung hängen zwei große 4-Wege-Deckenkassetten vom Typ PLA-ZM125EA in einem großen Serverraum und werden redundant über die PAR-40MAA betrieben. Eine weitere Anlage besteht aus einem Mr.-Slim Außenmodul und einem Wandgerät vom Typ PKA-M60KAL, das in einem weiteren, kleineren Serverraum montiert wurde. Alle Systeme werden von der AE200 angesteuert und überwacht.
Höchstmaß an Flexibilität und Klimakomfort

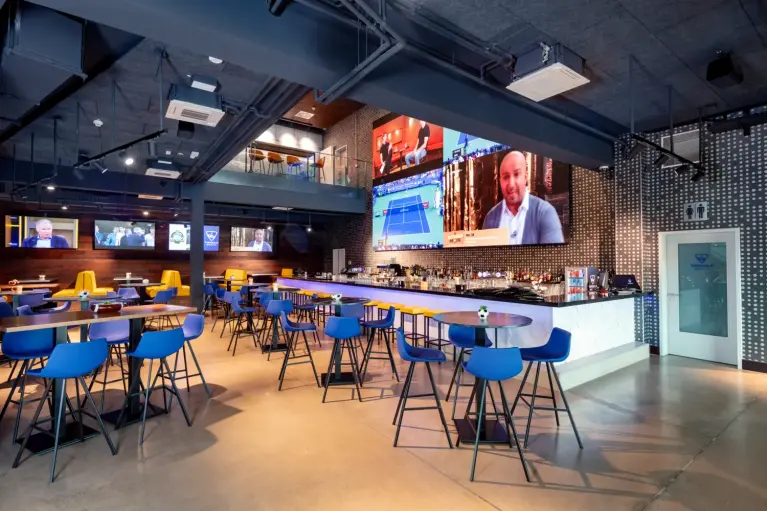

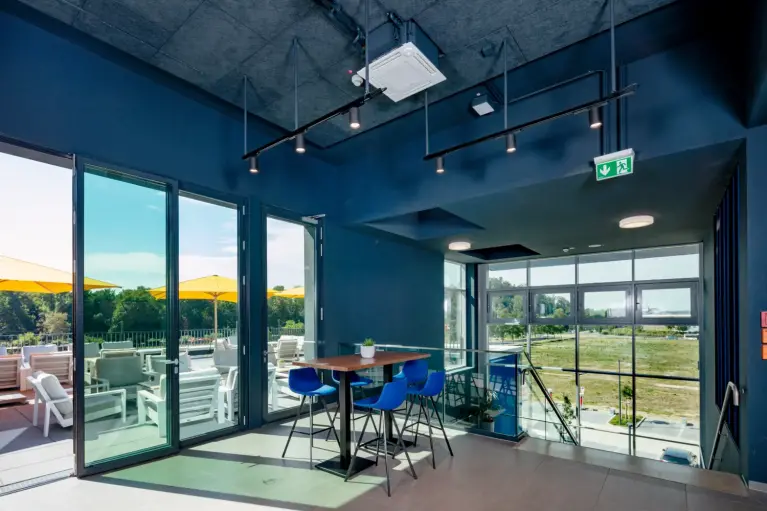

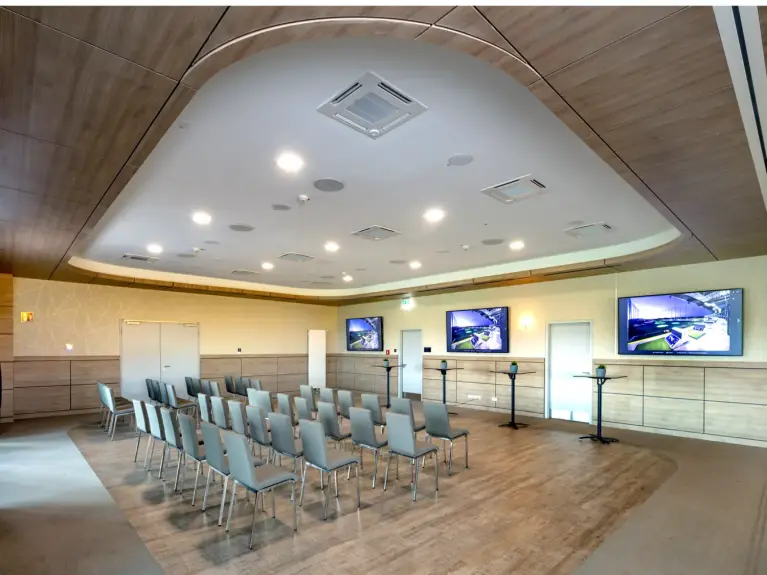

Die Versorgung im Gebäude erfolgt über 55 Innengeräte als 4-Wege-Deckenkassetten im klassischen Eurorastermaß. Dabei bilden immer mehrere Innengeräte und jeweils ein Außengerät einen Kältekreislauf. Die 4-Wege-Deckenkassette vom Typ PLFY kommen in unterschiedlichen Leistungsgrößen von 1,2 bis 5,6 kW Kälteleistung zum Einsatz. Der Betrieb erfolgt im Umluftverfahren, das heißt die Raumluft wird von den Innengeräten angesaugt, über einen Wärmetauscher geleitet und konditioniert wieder in den Raum geleitet. Auf diesem Weg wird die Raumluft entsprechend der Filterstufe gereinigt und entfeuchtet und sorgt so zusätzlich für ein hohes Maß an Hygiene.
Von besonderem Vorteil sind die kompakten Abmessungen von 570 mal 570 Millimeter, die den Einbau in die Zwischendecke nach dem genormtem Eurorastermaß enorm erleichterten und zu einer schnellen Montagezeit beitrugen. Mit der geringen Höhe von nur 245 Millimeter konnten die Geräte einfach in die Zwischendecke mit einer begrenzten Einbauhöhe eingesetzt werden. Die moderne Innengeräteserie weist zudem zahlreiche Funktionalitäten auf. Der horizontale Luftausblas sorgt für eine optimale und für Nutzer nahezu zugluftfreie Durchströmung der zu klimatisierenden Räume mit gekühlter bzw. vorerwärmter, gefilterter Luft.
Die wichtigsten Punkte
Zusammenfassung- Die Freizeit-Eventlocation Topgolf in Oberhausen ist in vielerlei Hinsicht etwas Besonderes. Das gilt ebenso für Lösungen im Bereich der technischen Gebäudeausrüstung wie der Klimatechnik.
- Mit dem City Multi VRF-System von Mitsubishi Electric ist der Betreiber nicht nur sehr zufrieden, sondern auch überzeugt davon, hiermit die beste Lösung für seine Anforderungen an Energieeffizienz, Komfort und Funktionssicherheit gefunden zu haben.
- Die City Multi VRF Y-Serie zum Kühlen und Heizen ist als Lösung für diesen Anwendungsfall besonders gut geeignet.
- Das System bietet ein Höchstmaß an Flexibilität und Klimakomfort und überzeugt durch seine Energieeffizienz wahlweise im Kühl- oder Heizbetrieb, um beispielsweise bei niedrigen Außentemperaturen zu heizen und die bestehende statische Heizung mit umweltschonender Wärmepumpen-Technologie zu entlasten.
- Auch die Möglichkeit, lange Distanzen mit dem Rohrleitungsnetz aufzubauen sowie die Fernüberwachung und -steuerung der Anlage durch einen Fachbetrieb überzeugen das Unternehmen davon, diese Technologie auch an weiteren Standorten einzusetzen.
