Split Power Inverter + Hydromodul Heizen + Kühlen

Split Power Inverter + Hydromodul Heizen + Kühlen

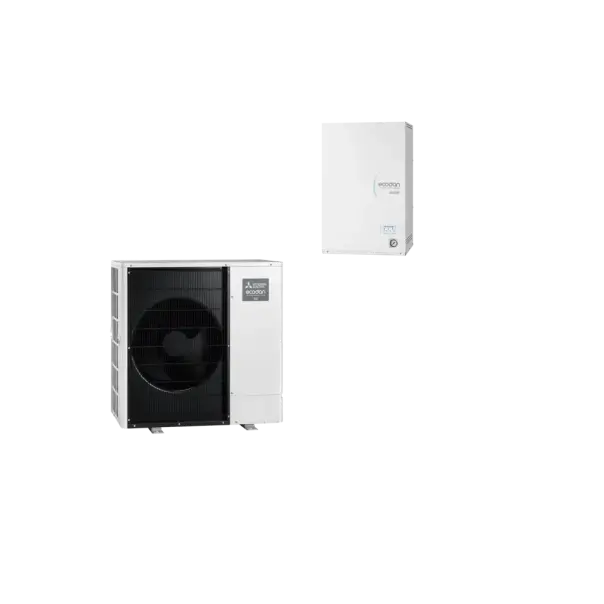

Produktabbildung PUZ-SWM

Luft/Wasser-Wärmepumpe in Split-Bauweise für Heizung und Kühlung. Optimal aufeinander abgestimmte Außen- und Innengeräte mit SG-Ready-Zertifizierung, EHPA-Gütesiegel und H/P Keymark. WiFi-Adapter für die cloudbasierte Regelung per MELCloud im Lieferumfang enthalten. Geeignet sind die Systeme sowohl für Neubauten wie auch für Bestandsimmobilien.

Ihre Vorteile

Vorteile & Nutzen
  • Hohe Effizienz durch bedarfsgerechte Leistungsabgabe
  • Max. Vorlauftemperatur 68°C und 58°C bei –15°C Außentemperatur (in Kombination mit PUZ-Split-Außengeräten)
  • Wahlweise Systemsteuerung per Internet-App MELCloud oder ModBus-Protokoll möglich*
  • Energie-Monitoring durch integrierte Wärmemengenerfassung
  • Optimiertes Betriebsverhalten durch Autoadapt-Funktion
Ihr Nutzen
  • Großer Einsatzbereich des Außengerätes bis –25°C
  • Einfache Auslegung für monovalente oder monoenergetische Betriebsweise
  • Hoher Warmwasserkomfort und kostensparende Warmwasserbereitung
  • Einfache Systemkonfiguration/-überwachung durch (Micro-)SD-Karte (vorinstalliert bzw. Lieferumfang)
  • Einfache Aufstellung und platzsparende Installation im Hauswirtschaftsraum
  • Flexible Anpassung der Regelung an unterschiedliche Systemanforderungen
  • Höherer Komfort und bessere Effizienz durch optimale Raumtemperatur
  • Bei reversiblen Systemen: angenehmes Raumklima durch effiziente Kühlung im Sommer
  • Flexibler Zugriff auf die Wärmepumpenregelung über die MELCloud-AppFörderfähig im Rahmen der BEG (Stand 03/2025)

Eigenschaften, Merkmale, Ausstattung

Eigenschaften, Merkmale, Ausstattung
  • Leistungsgeregelter Verdichter und elektronische Expansionsventile mit nachrüstbarer Kondensatheizung
  • Integrierter Wärmepumpenregler FTC7
  • Micro-SD-Speicherkarte (Innenmodule mit FTC7), Hocheffizienzpumpe, Elektroheizstab, Volumenstromsensor, Sicherheitsarmaturen, Manometer und Entlüfter
  • Externe Datenschnittstelle für ModBus-Anbindung (Zubehör erforderlich)
  • 2 Heizkreise, separat regelbar (gemischt und/oder ungemischt) (FTC7), Einbindung Bivalent-Wärmeerzeuger
  • Regelungsarten: Vorlauftemperatur, Heizkurve oder Raumtemperatur, Autoadaption wahlweise einstellbar
  • Ein Set besteht aus einem Außengerät der PUZ-SWM Serie und dem Innengerät ERSF-YM9E.
