Split Eco Inverter + Hydromodul Heizen + Kühlen
Luft/Wasser-Wärmepumpe in Split-Bauweise für Heizung und Kühlung. Optimal aufeinander abgestimmte Außen- und Innengeräte mit SG-Ready-Zertifizierung, EHPA-Gütesiegel und H/P Keymark, WiFi-Adapter für die cloudbasierte Regelung per MELCloud im Lieferumfang enthalten. Geeignet sind die Systeme sowohl für Neubauten wie auch für Bestandsimmobilien.
Ihre Vorteile
Vorteile & Nutzen- Garantierter Einsatzbereich bis –25°C Außentemperatur
- Hohe Effizienz durch bedarfsgerechte Leistungsabgabe
- Max. Leistung und großer Einsatzbereich
- Ausreichende Kältemittelvorfüllung bis 5 m Leitungslänge
- Kompaktes Innenmodul mit anschlussfertigen Komponenten
- Wahlweise Systemsteuerung per Internet-App MELCloud oder ModBus-Protokoll möglich*
- Energie-Monitoring durch integrierte Wärmemengenerfassung
- Optimiertes Betriebsverhalten durch Autoadapt-Funktion
Ihr Nutzen
- Einfache Auslegung für bivalente oder monoenergetische Betriebsweise
- Flexible Aufstellung mit Leitungslängen von bis zu 26 m
- Niedrige Betriebskosten durch hohe saisonale Effizienz
- Schnelle Installation und einfache Systemkonfiguration/ -überwachung mit Inbetriebnahmeassistent oder Micro-SD-Karte (werkseitig integriert)
- Flexible Anpassung der Regelung an unterschiedliche Systemanforderungen
- Höherer Komfort und bessere Effizienz durch optimale Raumtemperatur
- Angenehmes Raumklima durch effiziente Kühlung im Sommer
- Flexibler Zugriff auf die Wärmepumpenregelung über die MELCloud-App
- Förderfähig im Rahmen der BEG (Stand 03/2025)
Eigenschaften, Merkmale, Ausstattung
Eigenschaften, Merkmale, Ausstattung- Leistungsgeregelter Verdichter und elektronische Expansionsventile mit nachrüstbarer Kondensatheizung
- Integrierter Wärmepumpenregler FTC7
- Micro-SD-Speicherkarte, Hocheffizienzpumpe, Elektroheizstab, Volumenstromsensor, Sicherheitsarmaturen, Manometer und Entlüfter
- Externe Datenschnittstelle für ModBus-Anbindun (Zubehör erforderlich)
- 2 Heizkreise, separat regelbar (gemischt und/oder ungemischt), Einbindung Bivalent-Wärmeerzeuger
- Regelungsarten: Vorlauftemperatur, Heizkurve oder Raumtemperatur, Autoadaption wahlweise einstellbar

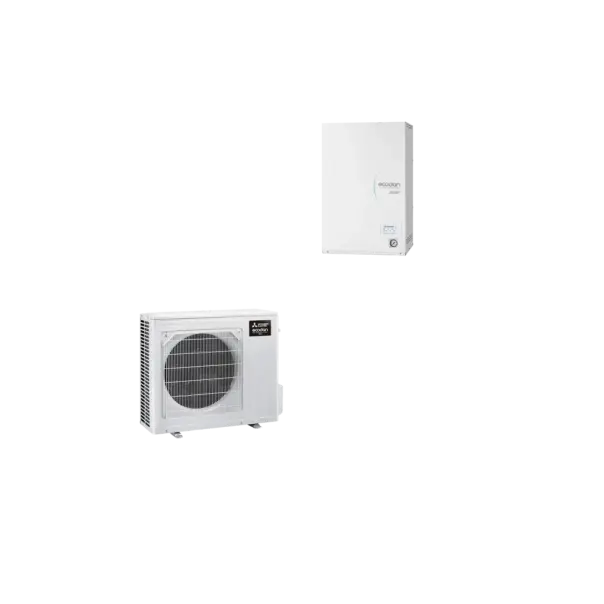

- Ein Set besteht aus einem Außengerät der SUZ-SWM Serie und dem Innengerät ERSD-YM9E.
Produktdaten
ProduktdetailsBezeichnung Set | Wärmepumpen-Set 9.21 | Wärmepumpen-Set 9.22 |
|---|---|---|
Einsatzbereich Heizbetrieb | ||
Wärmeleistung (A2 / W35) (kW) | 3 | 4 |
Wärmeleistung (A-15 / W35) (kW) | 3,70 | 4,30 |
Leistungsbereich min./max. (A2 / W35) (kW) | 2 - 4.9 | 2.2 - 5.6 |
Max. Vorlauftemperatur (°C) | 60 | 60 |
Mitteltemperaturanwendung (55 °C) | ||
SCOP / Raumheizung ηs - / % | 3,40 / 133 | 3,45 / 135 |
Energieeffizienzklasse (A+++ bis D) | A++ | A++ |
Niedertemperaturanwendung (35 °C) | ||
SCOP / Raumheizung ηs - / % | 4,95 / 195 | 5,07 / 200 |
Energieeffizienzklasse (A+++ bis D) | A+++ | A+++ |
Kühlbetrieb | ||
Kühlleistung / EER (A35 / W7) | 4,10 / 3,23 | 4,50 / 3,31 |
Kühlleistung / EER (A35 / W18) | 5,50 / 4,42 | 5,60 / 4,71 |
Bezeichnung Außengeräte | SUZ-SWM30VA | SUZ-SWM40VA2 |
Inverter | Eco Inverter | Eco Inverter |
Kältemitteltyp / -menge / max. Menge (kg) GWP / CO₂-Äquivalent / CO₂-Äquivalent max. (t) | R32 / 0,80 / 1,30 / 675 / 0,54 / 0,877 | R32 / 0,80 / 1,30 / 675 / 0,54 / 0,877 |
Abmessungen (mm) | ||
Breite | 800 | 800 |
Tiefe | 285 | 285 |
Höhe | 714 | 714 |
Einsatzbereich Heizbetrieb (°C) | –25 ~ +24 | –25 ~ +24 |
Einsatzbereich Kühlbetrieb (°C) | +10 ~ +46 | +10 ~ +46 |
Schallleistungspegel (dB(A))1 | 57 | 57 |
Schalldruckpegel (dB(A))2 | 43 | 43 |
Gewicht (kg) | 39 | 39 |
Spannungsversorgung (V/Phase/Hz) | 1 | 230 - | 50 | 1 | 230 - | 50 |
Absicherung / max. Leistungsaufnahmen (A / kW) | 16 / 3,01 | 16 / 3,01 |
Kältetechnische Anschlüsse fl./gas. Ø (mm) | 6,35 / 12,70 | 6,35 / 12,70 |
Bezeichnung Innengeräte | ERSD-YM9E | ERSD-YM9E |
Abmessungen (mm) | ||
Breite | 530 | 530 |
Tiefe | 360 | 360 |
Höhe | 800 | 800 |
Schallleistungspegel (dB(A))1 | 41 | 41 |
Gewicht (kg) | 39 | 39 |
Spannungsversorgung E-Heizstab | ||
Spannungsversorgung (V/Phase/Hz) | 3 | 400 - | 50 | 3 | 400 - | 50 |
Leistung E-Heizstab (kW) | 3.0 | 6.0 | 9.0 | 3.0 | 6.0 | 9.0 |
Absicherung E-Heizstab (A) | 16 | 16 |
Kältetechnische Anschlüsse fl./gas. Ø (mm) | 6,35 / 12,70 | 6,35 / 12,70 |
Heizungstechnische Anschlüsse VL / RL (Ø mm) | G1 | G1 |
Bestell- / Artikel-Nr. | 694.110 | 694.112 |
