NR2-G06-Z 0042 - 0222

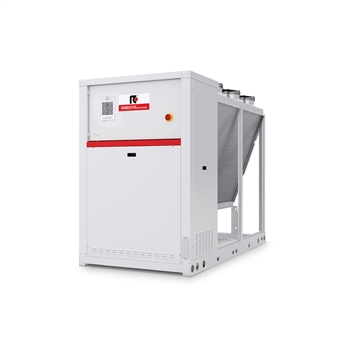

Gerät zur Außenaufstellung für die Kaltwassererzeugung mit vollhermetischen Scrollverdichtern, dem Kältemittel R454B mit geringem GWP, Axialventilatoren, luftgekühlten Micro-Channel Wärmetauschern komplett aus Aluminium, gelötetem Plattenwärmetauscher und einem elektronischem Expansionsventil. In dieser Geräteserie sind zwei Verdichter in einem Kältekreislauf verbaut.
Europa
CE
50 Hz
Themenübersicht
Produkt-Features
Features
Entspricht ErP 2021 Richtlinie
Die Geräte erfüllen und übertreffen die saisonalen Mindestanforderungen an die Energieeffizienz, die ab 2021 von der Ökodesign-Richtlinie 2009/125 / EG gefordert werden. Der saisonale Wirkungsgrad kann dank der optionalen EC-Ventilatoren weiter gesteigert werden (ab Leistungsgröße 0102P).
Kältemittel mit geringem GWP
Das Kältemittel R454B der neuen Generation ist eine Low-GWP Alternative zum herkömmlichen Kältemittel R410A und bietet eine Reduzierung des Treibhauspotentials um 76 % (Treibhauspotential R454B = 467, Treibhauspotential R410A = 1924 gemäß IPCC Rev. 5) und hat kein Ozonabbaupotential.
Kaskadenregelung mit dynamischem Master
Lastverteilung, Sequenzierung, aktive Redundanz, Priorität der Aktivierung von Leistungsstufen und Alarm-Management sind nur einige der Funktionen, die über das Gerät realisiert werden können, wenn es mit mehrere Geräten im SmartLAN verbunden wird. Darüber hinaus ist die Stabilität des Systems dank der Dynamic-Master-Logik auch im Alarmfall oder bei Fehlfunktionen gewährleistet.
HPC - Hydronic Plant Connect
Diese Funktion verbindet die Innengeräte (CRAC) mit einem oder mehreren Kaltwassersätzen. Ein fortschrittlicher Algorithmus erkennt sofort die tatsächliche Wärmelast der Innengeräte und übermittelt diese Informationen an die Kaltwassersätze, wodurch der Betrieb des gesamten Systems optimiert wird.
Luftgekühlter Micro-Channel Wärmetauscher komplett aus Aluminium
Die luftgekühlten Micro-Channel Wärmetauscher komplett aus Aluminium gewährleisten höchste Effizienz bei reduzierter Kältemittelfüllmenge und geringerem Gewicht. Die optionale Epoxid-Beschichtung garantiert ein Höchstmaß an Korrosionsbeständigkeit, selbst in besonders aggressiven Umgebungen.
Integriertes Hydraulikmodul
Das optional eingebaute Hydraulikmodul enthält bereits die Hauptkomponenten des Hydraulikkreislaufs; es ist in Ausführungen mit einer- oder doppelter Inline-Pumpe, für niedrige und hohe Förderhöhen, fester oder variabler Drehzahl und mit Puffspeicher erhältlich.
Schallreduzierter Betrieb
Die Geräte in schallreduzierter Ausführung bieten, dank konsequenter Entwicklungen, ein optimales Verhältnis zwischen hoher Effizienz und minimalen Schallpegel.
Hohe Effizienz
Dank der angewandten technologischen Lösungen bieten die Geräte einen sehr hohen Wirkungsgrad bei Voll- und Teillastbetrieb. Diese Geräte garantieren so niedrige Betriebskosten und eine schnelle Amortisationszeit.
Variabler Primär-Volumenstrom (VPF)
Energieeinsparung durch Drehzahlregelung der Pumpen in Abhängigkeit vom Leistungsbedarf. Dies garantiert zusätzlich einen stabilen Gerätebetrieb auch bei kritischen Bedingungen.
Produkt-Informationen
Produkt-Informationen- - - Standard-Effizienz in kompakter Ausführung
- - - Ohne Wärmerückgewinnung
- D - Teilweise Wärmerückgewinnung
- Luftgekühlter Micro-Channel Wärmetauscher komplett aus Aluminium mit Epoxid-Beschichtung
- Multi-Manager im SmartLAN
- HPC - Hydronic Plant Connect
- Schalldämmendes Gehäuse zur Reduzierung des Schallpegels.
- Schallreduzierte Ausführung (NR-Kit)
- Ultra Performance Ausführung (Kit UP)
- EC-Ventilatoren mit bürstenlosem DC-Motor
- Hydraulikmodul mit optionalem Pufferspeicher
- Einbindung an eine GLT mit den Protokollen: Modbus, Modbus over IP (TCP/IP), Echelon, BACnet MS/TP, RS485, BACnet over IP, Konnex, SNMP
- Kältemittel-Leckagesensor
- Mit dem Nachtmodus kann eine Begrenzung des Schallpegels des Geräts erzwungen werden.
- Leistungsschutzschalter für elektrische Verbraucher
- Blindstromkompensation der Verdichter
- Sanftanlauf
W3000+ Regelung
W3000+: Elektronische Regelung mit Tastatur; Das kompakte LC-Display verfügt über eine einfach zu bedienende Oberfläche und ein mehrsprachiges Menü (19 Sprachen stehen zur Auswahl). So können Parameter geändert und Werte einfach ausgelesen werden. Die Fehlerdiagnose umfasst das vollständige Alarm-Management mit der "Black-Box"-Funktion (über PC) und der Alarm-Historie (über Display oder PC) für eine bessere Analyse des Gerätebetriebes. Über das integrierte Timer-Programm können vier verschiedene Profile mit je zehn Regelzeiten eingegeben werden. Durch die zeitgesteuerte Anpassung des Sollwertes ergibt sich eine zusätzliche Optimierung der Geräteeffizienz. Als Option ist KIPlink verfügbar. KIPlink - Keyboard In Your Pocket - ist die innovative, auf WiFi-Technologie basierende Benutzeroberfläche, die es ermöglicht, das Gerät direkt vom Smartphone oder Tablett aus zu bedienen. Die Regelung verfügt über eine stufenlose Leistungsregelung, basierend auf der Sequenz-Regelung + PID-Regelung über die Wasseraustrittstemperatur. Bei Systemen mit mehreren Geräten kann die Regelung der Geräte über einen übergeordneten Kaskadenregler realisiert werden. Darüber hinaus sind Energiemessungen, sowohl für den Verbrauch als auch für die Leistung, möglich. Ein variabler Primär-Volumenstrom ist standardmäßig verfügbar (VPF.E-Regelung). Die Gebäudeleittechnik kann einfach über eigene Regelungen, oder die Integration in Fremdsysteme mittels gängiger Protokolle wie Modbus, BACnet-over-IP, BACnet MS/TP, Konnex, Modbus TCP/IP und SNMP erfolgen. Über eine zentrale Fernbedienung können bis zu zehn Geräte bedient werden.
