4-Wege-Deckenkassetten // PLA-ZM

4-Wege-Deckenkassetten

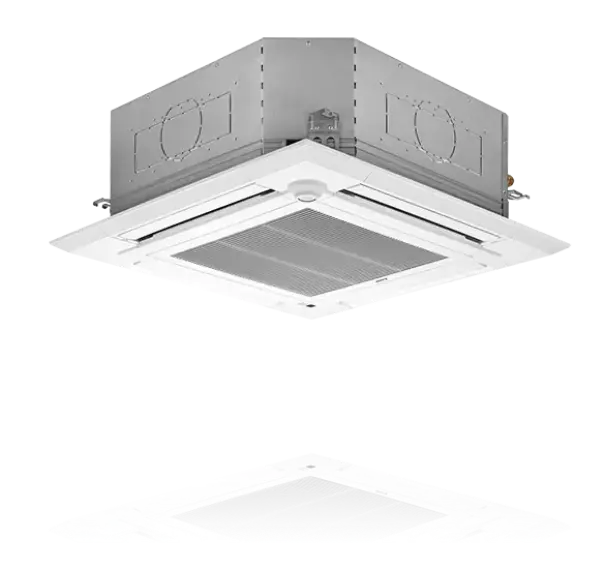

Produktabbildung PLA-ZM
Kälteleistung (kW) 3,6 - 13,4

Diese große quadratische Deckenkassette verfügt über vier Luftauslässe, dadurch wird auch bei niedrigen Decken eine zugluftfreie Luftverteilung möglich. Der Coanda-Effect sorgt für eine zugluftfreie Klimatisierung durch den an der Decke entlang führenden Luftstrom.

Der optional erhältliche automatischen Filterlift ermöglicht eine einfache und zeitsparende Wartung durch die 4 m-Absenkung per Fernbedienung.

Highlights

PLA-ZM
  • SCOP bis 4,9/SEER bis 7,6
  • Energieeffizienzklasse bis A++/A++
  • 3D i-see Sensor zur Personenerkennung im Raum
  • Optional anschließbarer WiFi-Adapter für die MELCloud App
  • Plasma-Quad-Connect-Filter & V-Blocking-Filter optional erhältlich

Produkt-Features

Features
Frischluftanschluss Frische Luft bei jedem Wetter

Über den standardmäßigen Anschluss kann dem Raum frische Außenluft zugeführt werden. Die Luftmenge kann bis zu 10 % der Nennluftmenge des jeweiligen Gerätes betragen. Für die Zufuhr der Außenluft ist ein Stützventilator notwendig.

Kondensatpumpe Pumpt Kondenswasser ab

Die Geräte verfügen standardmäßig über eine integrierte Kondensatpumpe zur einfachen Kondensatabfuhr. Die Förderhöhe ist abhängig vom Innengerätetyp.

Kältemittelfüllstandskontrolle

Prüft die Anlage auf Undichtigkeit und kann über die Kabelfernbedienung PAR-40MAA aktiviert werden.

Multisplit Ein Außengerät, mehere Innengeräte

Baugrößenabhängig können bis zu vier Innengeräte an ein Außengerät angeschlossen werden. Es ist nur die Versorgung einer Klimazone möglich. Bitte freigegebene Kombinationen beachten.

Redundanzfunktion Redundanzfunktion

Realisiert einen Betriebszeit-Ausgleich und eine Störumschaltung. Bis auf die Fernbedienung PAR-41MAA sind für diese Funktion keine Zubehörteile notwendig. Mit der 2+1 Redundanzfunktion lassen sich bis zu 3 Einzelanlagen einbinden.

Vorgefüllt mit R32 Kältemittel R32 ist enthalten

R32 (Difluormethan [CH2F2]) gehört zur Gruppe der HFKWKältemittel. Es kommt bereits seit vielen Jahren als eine Komponente des Kältemittels R410A zum Einsatz und genügt aufgrund seines GWPs von 675 bereits heute den Anforderungen der F-Gas-Verordnung für 2025.

Wiedereinschaltung nach Spannungsausfall Wiederanlauf mit letzter Einstellung

Die Geräte starten bei Wiedereinschalten der Spannung automatisch mit der letzten gewählten Einstellung. Dadurch wird eine hohe Betriebssicherheit gewährleistet.

Winterregelung Kühlbetrieb auch im Winter

Mit der integrierten Winterregelung ist ein Kühlbetrieb auch bei tiefen Außentemperaturen möglich. Die Drehzahl des Außengerätelüfters wird automatisch reduziert, um den Kondensationsdruck stabil zu halten. Wenn das Außengerät starkem Wind ausgesetzt ist, ist ein als Zubehör erhältliches Windschutzblech erforderlich.

Wärmepumpenbetrieb Wärme aus Luft gewinnen

Mit der Wärmepumpenfunktion lassen sich die Räume energiesparend beheizen. Hohe Wirkungsgrade auch bei tiefen Temperaturen sorgen für einen geringen Energieverbrauch. In vielen Fällen können konventionelle Heizsysteme durch Wärmepumpen ersetzt werden.

3D i-see Sensor 3D-Bewegungssensor

Der 3D i-see Sensor erkennt die Position der Personen im Raum und richtet anhand der ermittelten Daten den Luftstrom so aus, dass die Personen im Raum nicht von den Luftbewegungen erfasst werden.

Ein / Aus-Timer Klimatisierung nach Plan

Mit dem Ein / Aus-Timer lassen sich eine feste Einschalt- und Ausschaltzeit programmieren.

MELCloud Komfortable Smart-Home-Steuerung

Das Gerät kann um einen WiFi-Adapter ergänzt werden und über die Steuerungssoftware MELCloud per Smartphone, Tablet oder Computer fernbedient werden.

Wochentimer Wohlfühlklima auf die Minute genau

Mit dem Wochentimer können bis zu vier individuelle Schaltpunkte für jeden Tag programmiert werden. Das Gerät lässt sich flexibel ein- und ausschalten. Außerdem kann bei jedem Schaltpunkt auch eine Temperaturvorgabe erfolgen. Somit ist eine bedarfsgerechte und energiesparende Steuerung möglich.

Automatische Lüftersteuerung Steuerung der Luftmenge nach Bedarf

Sorgt für die optimale Luftmenge je nach Leistungsbedarf. Wenn kurz nach dem Einschalten viel Leistung benötigt wird, schaltet das Gerät automatisch auf eine hohe Stufe. Beim Erreichen der gewünschten Temperatur wird die Luftmenge automatisch reduziert.

Luftreinigungsfilter Filterung grober Partikel und Staub

Filtert groben Staub (>800 μm) aus der Raumluft und beugt einer Verschmutzung des Wärmetauschers vor.

Plasma-Quad-Connect-Filter Plasma-Quad-Plus-Filter als Nachrüst-Kit

Mit der Plasma-Quad-Plus-Filtertechnologie wird eine sehr effektive Luftreinigung erreicht. Durch die Plasma-Ionisierung und den elektrostatisch aufgeladenen Filter werden auch kleinste Partikel (PM 2,5; <2,5 μm) wie Pollen, Viren, Schimmel, Bakterien und Allergene, abgeschieden und unschädlich gemacht.

V-Blocking-Filter Filter mit antiviraler Wirkung

V-Blocking-Filter mit antiviraler Wirkung hemmt anhaftende Viren und andere Schadstoffe wie Bakterien, Schimmel und Allergene. Zweischichtiger Filter aus Vliesstoff und elektrostatischer Oberfläche filtert kleine Partikel aus der Raumluft.

Vertikaler Swing Angenehme Luftverteilung

Die Luftaustrittsklappe bewegt sich auf und ab und erreicht damit eine angenehme Verteilung der konditionierten Luft in alle Bereiche des Raumes.

Power Inverter

Das Außengerät ist mit der Power Invertertechnologie ausgestattet.

Qualitätssiegel für Split-Geräte

Das Split-Kimagerät hat das Qualitätssiegel Raumklimageräte des Fachverbandes Gebäude-Klima e. V. (FGK) erhalten.

Replace-Technologie Wiederverwendung von R22- und R407C-Rohrleitungen

Das Inverter-Außengerät ist standardmäßig mit der Replace- Technologie ausgerüstet, die ein einfaches Wiederverwenden von bestehenden R22- und R407C-Rohrleitungen ermöglicht. (Hinweise zur Kompatibilität der vorhandenen Rohrleitungsquerschnitte mit den neuen Geräten finden Sie in unseren M-Serie-Planungsunterlagen.)

Produktdaten

Produktdetails

Downloads

Downloads
Installationsanleitung

IM_BH79D409N0_PUZ_ZM100_140.pdf

PDF | 80 MB
Installationsanleitung

IM_RG79F156K01_PLA_ZM_EA.pdf

PDF | 82 MB
Katalog

Klima- und Lüftungsprogramm

PDF | 26 MB
Broschüre

Broschüre M-Serie 4-Wege-Deckenkassette im Euro-Rastermaß

PDF | 5 MB
Katalog

Wärmepumpenprogramm

PDF | 20 MB
Broschüre

PLFY-P 4-Wege-Deckenkassette Produktinformation

PDF | 8 MB
Planungshandbuch

ph-mrslim-pla-zm-de.pdf

PDF | 3 MB
CAD/DXF-Dateien

PUZ-ZM140YKA.dwg

DWG | 775 kB
Installationsanleitung

BH79D409N01.pdf

PDF | 80 MB
Installationsanleitung

BH79D409Q02_german.pdf

PDF | 2 MB
Installationsanleitung

im-mrslim-puz-zm100-140vka-yka-de.pdf

PDF | 3 MB
Installationsanleitung

BH79D895H01.pdf

PDF | 34 MB
Planungshandbuch

ph-mrslim-puz-zm-de.pdf

PDF | 12 MB
Planungshandbuch

ph-chiller-s-mext-g00-de.pdf

PDF | 22 MB
Produktdatenblatt

ps-pead-m35-140ja2-puz-zm35-140vk-vh-yka2-op-de.pdf

PDF | 1 MB
Produktdatenblatt

ps-pla-zm35-140ea2-puz-zm35-140vk-vh-yka2-op-de.pdf

PDF | 1 MB
Produktdatenblatt

ps-pka-m35-100kal2-puz-zm35-100vk-vh-yka2-op-de.pdf

PDF | 1 MB
Produktdatenblatt

ps-psa-m71-140ka-puz-zm71-140vh-yka2-op-de.pdf

PDF | 1 MB
Produktdatenblatt

ps-pca-m35-140ka2-puz-zm35-140vk-vh-yka2-op-de.pdf

PDF | 1 MB
Installationsanleitung

im-citymulti-pac-dv140ea-de.pdf

PDF | 96 kB
Broschüre

Flyer Verkleidung Deckenkassetten

PDF | 330 kB
Produktdatenblatt

ps-s-mt-g00-006-044ok-puz-zm60-250vh-yka2-op-de.pdf.pdf

PDF | 422 kB
Katalog

Mr. Slim One Fan Katalog-Ergänzung

PDF | 4 MB
Produktdatenblatt

ps-pla-zm100-140-ea2_puz-zm100-140yda_op.pdf

PDF | 447 kB
Produktdatenblatt

ps-s-mt-g00-006-044u-khb-puz-zm60-250vh-yka2-op-de.pdf

PDF | 367 kB
Produktdatenblatt

ps-s-mt-g00-006-044uk-puz-zm60-250vh-yka2-op-de.pdf

PDF | 356 kB
Produktdatenblatt

ps-pca-m71-125ka2-puz-zm60-100vh-yka2-op-de.pdf

PDF | 1 MB
Produktdatenblatt

ps-s-mt-g00-006-044o-khb-puz-zm60-250vh-yka2-op-de.pdf

PDF | 431 kB

Kombination mit dem Vorgänger-Modell PUZ-ZM100 – 140YKA2 gesucht?

Wichtige Information

Hier finden Sie alle Informationen zur Kombination mit PUZ-ZM100 – 140YKA2

Die Doppellüftergeräte PUZ-ZM100 – 140YKA2 werden durch die neue Generation der Einlüftergeräte PUZ-ZM100 – 140YDA abgelöst. Sie können diese Geräte noch bestellen, solange der Vorrat reicht. Hier finden Sie die technischen Daten zur Kombination mit dem alten Modell PUZ-ZM100 – 140YKA2.
