Anschlusskits für externe Lüftungssysteme // PAC

Anschlusskits für externe Lüftungssysteme

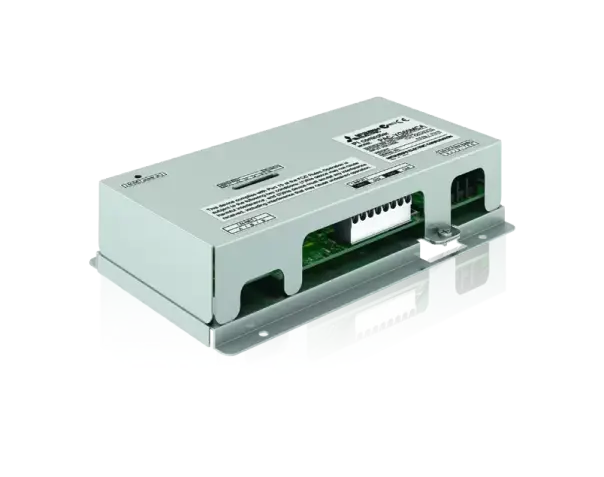

Produktabbildung PAC

Die Anschlusskits ermöglichen den Einsatz von Mr. Slim-Außengeräten als Kälte- und Wärmeerzeuger in Lüftungsanlagen. Durch die Kaskadensteuerung können bis zu sechs Kreisläufe (1 Stk PAC-IF013B-E mit bis zu 5 Stück PAC-SIF013B-E) über ein Signal gesteuert werden. Hierbei wird über eine Anlagenrotation wird sichergestellt, dass alle Außengeräte gleiche Betriebszeiten erreichen.

Themenübersicht

Highlights
Produkt-Features
Produktdaten
Downloads

Highlights

PAC

PAC-IF013B-E Funktionsumfang

Modusvorgabe über potentialfreien Kontakt.
Kompressor Ein / Aus über potentialfreien Kontakt.
Leistungsvorgabe in 11 (10 + Aus) Stufen von 40 % bis 100 % (20 bis 100 % bei Kaskadenanwendungen) über 0 – 10 V oder Modbus Protokoll
Modbus-Schnittstelle standardmäßig integriert.
SD-Kartenslot zur Aufzeichnung von Anlagenbetriebsdaten

Produktdaten

Produktdetails

Downloads

Downloads

Katalog / Produktblatt / Magazin / Broschüre

Catalogue

Katalog Klima- und Lüftungsprogramm

PDF | 17 MB

Product Sheet

Produktdatenblatt PAC-IF013B-E_PAC-SIF013_oP_PS.pdf

PDF | 312 kB

Technische Dokumente

Operation Manual

Bedienungsanleitung Modbus_Manual_PAC_IF013_german.pdf

PDF | 194 kB

Planning Handbook

Planungshandbuch Safety-PAC-IF-DE.pdf

PDF | 3 MB

Installation Manual

Installationsanleitung RG79F030W04.pdf

PDF | 23 MB

Installation Manual

Installationsanleitung RG79F030W04_ger.pdf

PDF | 972 kB

Installation Manual

Installationsanleitung IM_RG79F078H02_PAC_IF013B_E.pdf

PDF | 33 MB

Planning Handbook

Planungshandbuch PH-SH-Mr.Slim-PAC-IF013B-DE.pdf

PDF | 8 MB

Installation Manual

Installationsanleitung RG79F030W05_IB.pdf

PDF | 16 MB

Installation Manual

Installationsanleitung IM-Mr.Slim-PAC-(S)IF013-ML.pdf

PDF | 17 MB

Installation Manual

Installationsanleitung IM-Mr.Slim-PAC-(S)IF013-DE.pdf

PDF | 2 MB

Operation Manual

Bedienungsanleitung OM-Mr.Slim-PAC-(S)IF013-DE.pdf

PDF | 2 MB
