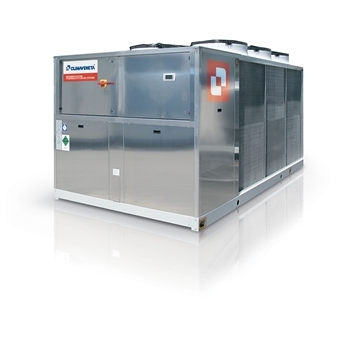

NX-N-G06 0604T - 1204T

Reversible, luftgekühlte Wärmepumpen zur Außenaufstellung 142 - 322 kW
Reversible Wärmepumpe zur Außenaufstellung für die Kalt-/Warmwassererzeugung mit R454B optimierten, vollhermetischen Scrollverdichtern, Axialventilatoren, Cu/Al Luft-Wärmetauschern und Aluminiumlamellen, gelötetem Plattenwärmetauscher und thermostatischem Expansionsventil. Außenpaneele aus Peraluman und Gestell aus verzinktem, lackiertem Stahl. Diese Baureihe besteht aus Geräten, die mit vier Verdichtern in Tandem-Konfiguration in zwei voneinander unabhängigen Kreisläufen ausgestattet sind.
EUROPE
CE
50 Hz

Produkt-Features

Features
Eingebaute hydraulische Komponenten
Das optionale, eingebaute Hydraulikmodul umfasst bereits die wichtigsten Komponenten des Hydraulikkreislaufs; es ist in verschiedenen Konfigurationen erhältlich, mit einer oder zwei Pumpen, mit niedriger oder hoher Förderhöhe.
Energieeffizienzklasse A
Die gesamte Baureihe ist in der Energieeffizienzklasse A erhältlich. Die CA-Ausführung garantiert, dank großzügig dimensionierter Wärmeaustauschflächen und präziser Drehzahlregelung der Ventilatoren, hohe Effizienz auch für alle schallgedämmten Ausführungen.
Zwei Schall-Ausführungen
Es sind zwei verschiedene Schall Ausführungen verfügbar. Je nach System und Anwendung, kann so das optimale Gerät für die gegebenen Anforderungen ausgewählt werden.
Elektronisches Expansionsventil
Die Verwendung des elektronischen Expansionsventils bringt erhebliche Vorteile – insbesondere bei unterschiedlichen Lastanforderungen und extremen Betriebsbedingungen. Durch den Einsatz des Ventils werden die genauere Auslegung des Kältekreislaufs und die Optimierung des Betriebs unter verschiedenen Arbeitsbedingungen möglich. Das elektronische Expansionsventil wird serienmäßig in allen CA-Ausführungen verbaut.
Wärmetauscher
Der Rohrbündelwärmetauscher ermöglicht höchste Flexibilität bei der Installation des Verbraucherkreislaufes durch geringste Druckverluste. Er ist daher eine ideale Lösung für alle Anwendungen in Wohn- und Gewerbegebäuden sowie für industrielle Umgebungen.
Kältemittel mit geringem GWP
Das Kältemittel R454B der neuen Generation ist eine umweltfreundlichere Alternative zum herkömmlichen Kältemittel R410A und bietet eine Reduzierung des Treibhauspotentials um 76 % (Treibhauspotential R454B = 467, Treibhauspotential R410A = 1924 gemäß IPCC Rev. 5) und hat kein Ozonabbaupotential.
Erweiterter Betriebsbereich
Die Geräte arbeiten bei Volllast im Wärmepumpenbetrieb bis -15 °C Außenlufttemperatur und bis zu 46 °C im Kaltwasserbetrieb, ohne dass zusätzliche Optionen erforderlich sind. Bei -15 °C Außenlufttemperatur können die Wärmepumpen Warmwasser bis 42 °C unter Volllast erzeugen.

Technische Daten

Technische Daten

Produkt-Informationen

Produkt-Informationen
  • LN-K - Standardeffizienz in kompakter, schallgedämmter Ausführung
  • LN-CA - Schallreduziert, Energieeffizienzklasse A
  • K - Standard-Effizienz in kompakter Ausführung
  • CA - Energieeffizienzklasse A
  • SL-CA - super schallgedämmte Ausführung, Energieeffizienzklasse A
  • SL-K - Standard-Effizienz in kompakter, super schallgedämmter Ausführung
  • - - Ohne Wärmerückgewinnung
  • D - Teilweise Wärmerückgewinnung
  • Anbindung an die GLT über Modbus, LonWorks oder BACnet
  • Zusätzliche Fernbedienung (Entfernung bis 200 m oder bis 500 m)
  • Sanftanlauf
  • Elektronisches Expansionsventil
  • Mit dem Nachtmodus kann eine Begrenzung des Schallpegels des Geräts erzwungen werden.
  • Die Funktion „User Limit Control“ (U.L.C.) ermöglicht den Anlauf des Gerätes auch bei kritischen Wasser- und Lufttemperaturen.
  • KIPlink Benutzeroberfläche
  • Traditioneller Wärmetauscher mit beschichteten Lamellen oder Fin-Guard-Silver Schutzbehandlung
  • EC-Ventilatoren mit bürstenlosem DC-Motor
  • Sanftanlauf
  • Hydraulikmodul in verschiedenen Konfigurationen mit ein oder zwei Pumpen, fester oder variabler Drehzahl und Pufferspeicher erhältlich.

W3000 TE Compact

Die neue Regelung W3000 TE zeichnet sich durch fortschrittliche Funktionen und Einstellungsmöglichkeiten aus, die eigenständig entwickelt wurden. Die große Tastatur und das breite LC-Display ermöglichen einen einfachen und sicheren Zugriff auf die Geräteeinstellungen und eine vollständige Sicht auf den Gerätestatus. Die Auswertung und die Einstellungen am Gerät erfolgt über ein mehrstufiges Menü in verschiedenen Sprachen. Die Temperaturregelung basiert auf dem exklusiven Algorithmus "QuickMind" mit autoadaptiver Logik, was für Systeme mit reduziertem Systeminhalt besonders vorteilhaft ist. Alternativ besteht die Möglichkeit eine proportionale oder proportional-integrale Regelung zu wählen. Die Fehlerdiagnose umfasst ein vollständiges Alarm-Management mit der "Black-Box"-Funktion (über PC) und der Alarm-Historie (über PC oder LC-Display) für eine optimale Analyse des Gerätes. Bei Systemen mit mehreren Einheiten kann die Regelung der Geräte über eine übergeordnete Regelung realisiert werden. Darüber hinaus können Energiemessungen, sowohl für den Verbrauch als auch für die Leistung, realisiert werden. Die Anbindung an eine Gebäudeleittechnik kann über die Protokolle Modbus, BACnet, BACnet-over-IP oder Echelon LonWorks erfolgen. Bis zu zehn Bediendisplays können an eine zusätzliche Fernbedienung angeschlossen werden. Das Abtauen (bei luftgekühlten, reversiblen Geräten) erfolgt über eine selbst entwickelte autoadaptiven Regelung, die sich durch die Überwachung zahlreicher Funktionen und Parameter auszeichnet. Dadurch können Häufigkeit und Dauer des Abtaubetriebs zugunsten einer verbesserten Energie-Effizienz reduziert werden.
