Multi Split Anschlussboxen
Damit darüber hinaus eine noch größere Vielfalt an möglichen Innengeräten eingesetzt werden kann, lassen sich über ein neues Branchbox-System Inneneinheiten der Baureihen M-Serie und Mr. Slim anschließen. Bei dem neuen Branchbox-System handelt es sich um einen Kältemittelverteiler zwischen Außengerät und angeschlossenen Inneneinheiten, in dem gleichzeitig die Expansionsventile für die Innengeräte integriert sind. An ein Außengerät können maximal zwei Branchboxen mit insgesamt bis zu acht Inneneinheiten angeschlossen werden.

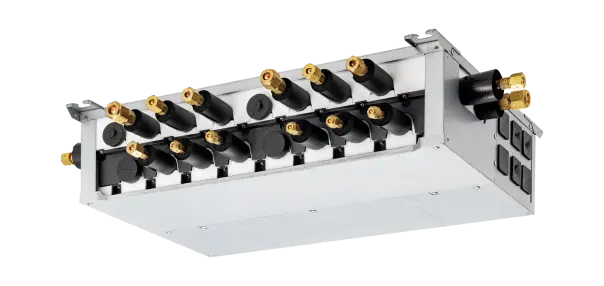

Branchbox-System
Branch-Box-SystemDie Anschlussboxen ermöglichen die Anbindung von R32 Innengeräten der M-Serie und Mr. Slim-Serie an City Multi PUMY Außengeräte. Neben dem elektronischen Expanionsventilen enthalten die Anschlussboxen eine Steuerplatine und ein Adressboard für die genaue Adressierung jedes eingesetzten Innengerätes. Zudem werden an der Branchbox die Sensor- und Alarmeinheiten angeschlossen.
Die Anschlussboxen benötigen eine Spannungsversorgung (230 V, 50 Hz, 1 Phase) und versorgen auch die angeschlossenen Innengeräte mit Spannung. Das Gehäuse ist dampfdiffusionsdicht isoliert und benötigt keinen Kondensatablauf.
Es kann ein handelsübliches T-Stück zur Verbindung beider Anschlussboxen verwendet werden.
