Wandgeräte // MSZ-AY

Wandgeräte

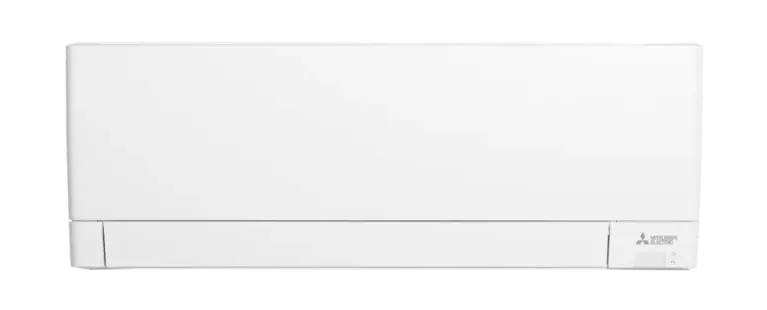

Produktbild MSZ-AY
Kälteleistung (kW) 1,5 - 5

Das Wandgerät MSZ-AY hat eine hochwertige Oberfläche in mattem Weiß. Durch die abgerundeten Kanten und kompakten Gehäusemaße fügt es sich dezent in jedes Raumbild. Mit einem Schalldruckpegel ab 18 dB(A) ist das Gerät besonders leise. Im Nachtmodus sind Betriebstöne stummgeschaltet, das Betriebslicht ist gedimmt und die Außeneinheit arbeitet um 3 dB(A) leiser. Das MSZ-AY Wandgerät ist serienmäßig mit einem V-Blocking-Filter ausgestattet.

Highlights

MSZ-AY
Produktbild MSZ-AY
  • SCOP bis 4,8/SEER bis 8,7
  • Energieeffizienzklasse bis A+++/A++ (Energieeffizienzklassen von A+++ bis D)
  • Schalldruckpegel (Innengerät) ab 18 dB(A)
  • Kältemittelfüllmenge (Standard Singlesplit) max. 1,26 kg
  • Abmessungen (B/T/H) 760/199/250 mm bei MSZ-AY15 / 20VGKP
  • Kompakte Bauform
  • Horizontaler Luftaustritt
  • Nachtmodus
  • V-Blocking-Filter serienmäßig integriert
  • Luftreinigungsfilter mit Silber-Ionen-Beschichtung
  • Plasma-Quad-Connect-Filter (optional)*
  • i-save (speichert den bevorzugten Betriebszustand)
  • MELCloud WiFi-Adapter
  • Infrarotfernbedienung mit Wochentimerfunktion im Lieferumfang

* Für den Plasma-Quad-Connect-Filter muss zusätzlicher Raum über dem Wandgerät eingeplant werden (+ ca. 110 mm).

Produkt-Features

Features
Vorgefüllt mit R32 Kältemittel R32 ist enthalten

R32 (Difluormethan [CH2F2]) gehört zur Gruppe der HFKWKältemittel. Es kommt bereits seit vielen Jahren als eine Komponente des Kältemittels R410A zum Einsatz und genügt aufgrund seines GWPs von 675 bereits heute den Anforderungen der F-Gas-Verordnung für 2025.

Wiedereinschaltung nach Spannungsausfall Wiederanlauf mit letzter Einstellung

Die Geräte starten bei Wiedereinschalten der Spannung automatisch mit der letzten gewählten Einstellung. Dadurch wird eine hohe Betriebssicherheit gewährleistet.

Winterregelung Kühlbetrieb auch im Winter

Mit der integrierten Winterregelung ist ein Kühlbetrieb auch bei tiefen Außentemperaturen möglich. Die Drehzahl des Außengerätelüfters wird automatisch reduziert, um den Kondensationsdruck stabil zu halten. Wenn das Außengerät starkem Wind ausgesetzt ist, ist ein als Zubehör erhältliches Windschutzblech erforderlich.

Wärmepumpenbetrieb Wärme aus Luft gewinnen

Mit der Wärmepumpenfunktion lassen sich die Räume energiesparend beheizen. Hohe Wirkungsgrade auch bei tiefen Temperaturen sorgen für einen geringen Energieverbrauch. In vielen Fällen können konventionelle Heizsysteme durch Wärmepumpen ersetzt werden.

Auskühlschutz Funktion gegen Auskühlen

Die minimal einstellbare Temperatur im Heizbetrieb beträgt 10 °C. Das sorgt für einen sparsamen Betrieb in nicht genutzten Räumen. Außerdem wird ein zu starkes Auskühlen verhindert.

Econo Cool Energiesparender klimatisieren

Spart zusätzlich Energie, indem im Kühlbetrieb die Set- Temperatur automatisch um 2 °C angehoben wird. Die minimierte Kälteleistung wird durch ein spezielles Lüfterprogramm nicht wahrgenommen.

Ein-/Aus-Timer Klimatisierung nach Plan

Mit dem Ein / Aus-Timer lassen sich eine feste Einschalt- und Ausschaltzeit programmieren.

Kabelfernbedienung anschließbar

Das Gerät kann mit einer Kabelfernbedienung ausgerüstet werden.

MELCloud Komfortable Smart-Home-Steuerung

Das Gerät kann um einen WiFi-Adapter ergänzt werden und über die Steuerungssoftware MELCloud per Smartphone, Tablet oder Computer fernbedient werden.

Nachtmodus Geräusch- und signalarmer Betrieb

Die neue Nachtmodus-Komfortfunktion regelt den Schalldruck der Außeneinheit automatisch um −3 dB(A) herunter. Zusätzlich wird die LED am Innengerät gedimmt und die Fernbedienung schaltet den sonstigen Piepton bei der Bedienung stumm.

Silent Flüstermodus

Flüstermodus für besonders niedrige Betriebsgeräusche, z. B. während der Nacht.

Wochentimer Wohlfühlklima auf die Minute genau

Mit dem Wochentimer können bis zu vier individuelle Schaltpunkte für jeden Tag programmiert werden. Das Gerät lässt sich flexibel ein- und ausschalten. Außerdem kann bei jedem Schaltpunkt auch eine Temperaturvorgabe erfolgen. Somit ist eine bedarfsgerechte und energiesparende Steuerung möglich.

i-save Speicher für persönliche Einstellungen

Mit der i-save Funktion kann der bevorzugte Betriebszustand gespeichert werden und durch Betätigen der i-save Taste abgerufen werden.

Automatische Lüftersteuerung Steuerung der Luftmenge nach Bedarf

Sorgt für die optimale Luftmenge je nach Leistungsbedarf. Wenn kurz nach dem Einschalten viel Leistung benötigt wird, schaltet das Gerät automatisch auf eine hohe Stufe. Beim Erreichen der gewünschten Temperatur wird die Luftmenge automatisch reduziert.

Horizontaler Swing Großflächige Luftverteilung

Die Luftaustrittsklappe schwenkt hin und her und versorgt so auch großflächige Räume mit konditionierter Luft.

Luftreinigungsfilter mit Silber-Ionen Beschichtung Hemmung von Bakterien und Schimmel, Entfernung schlechter Gerüche

Filtert groben Staub (>800 μm) aus der Raumluft und beugt einer Verschmutzung des Wärmetauschers vor. Durch die Silber-Ionen-Beschichtung beseitigt der Filter zuverlässig Gerüche und scheidet Bakterien und Schimmel aus der Raumluft ab.

Plasma-Quad-Connect-Filter Plasma-Quad-Plus-Filter als Nachrüst-Kit

Mit der Plasma-Quad-Plus-Filtertechnologie wird eine sehr effektive Luftreinigung erreicht. Durch die Plasma-Ionisierung und den elektrostatisch aufgeladenen Filter werden auch kleinste Partikel (PM 2,5; <2,5 μm) wie Pollen, Viren, Schimmel, Bakterien und Allergene, abgeschieden und unschädlich gemacht.

Plasma-Quad-Plus-Filter Filterung von Bakterien, Schimmelpilzen, Allergenen, Viren und Staub

Mit der Plasma-Quad-Plus-Filtertechnologie wird eine sehr effektive Luftreinigung erreicht. Durch die Plasma-Ionisierung und den elektrostatisch aufgeladenen Filter werden auch kleinste Partikel (PM 2,5; <2,5 μm) wie Pollen, Viren, Schimmel, Bakterien und Allergene, abgeschieden und unschädlich gemacht.

V-Blocking-Filter Filter mit antiviraler Wirkung

V-Blocking-Filter mit antiviraler Wirkung hemmt anhaftende Viren und andere Schadstoffe wie Bakterien, Schimmel und Allergene. Zweischichtiger Filter aus Vliesstoff und elektrostatischer Oberfläche filtert kleine Partikel aus der Raumluft.

Vertikaler Swing Angenehme Luftverteilung

Die Luftaustrittsklappe bewegt sich auf und ab und erreicht damit eine angenehme Verteilung der konditionierten Luft in alle Bereiche des Raumes.

Inverter

Das Außengerät ist mit der energiesparenden Invertertechnologie ausgestattet.

Qualitätssiegel für Split-Geräte

Das Split-Kimagerät hat das Qualitätssiegel Raumklimageräte des Fachverbandes Gebäude-Klima e. V. (FGK) erhalten.

Replace-Technologie Komfortable Smart-Home-Steuerung

Das Inverter-Außengerät ist standardmäßig mit der Replace- Technologie ausgerüstet, die ein einfaches Wiederverwenden von bestehenden R22- und R407C-Rohrleitungen ermöglicht. (Hinweise zur Kompatibilität der vorhandenen Rohrleitungsquerschnitte mit den neuen Geräten finden Sie in unseren M-Serie-Planungsunterlagen.)
