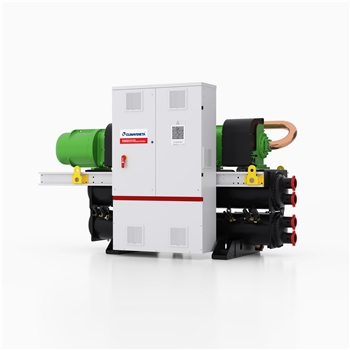

i-FX2-W-G04 0402 - 1242

Hocheffiziente, wassergekühlte Kaltwassersätze 398 - 1242 kW
Kaltwassersätze zur Innenaufstellung mit hoch effizienten, drehzahlgeregelten Schrauben-Verdichtern (VSD) optimiert für ein reduziertes Verdichtungsverhältnis und speziell entwickelt für das Low-GWP Kältemittel HFO 1234ze. Alle Leistungsgrößen verfügen über zwei autarke Kältekreisläufe, elektronische Expansionsventile sowie hoch effiziente Rohrbündelwärmetauscher als Verflüssiger und als überfluteter Falling-Film Hybrid-Verdampfer mit geringer Kältemittelfüllung und einem hohen Wärmeübergangskoeffizienten. Beide Wärmetauscher wurden von Mitsubishi Electric Hydronics & IT Cooling Systems S.p.A. entwickelt und produziert. Diese zukunftsweisenden Lösungen ermöglichen es eine hohe Effizienz bei geringer Kältemittelfüllung zu erzielen.
EUROPE
CE
50 Hz

Produkt-Features

Features
Erweiterter Betriebsbereich
Einsatzbereich des Geräte von -20 °C bis 40 °C Außenlufttemperatur im Wärmepumpen-Betrieb; Warmwasser-Austrittstemperaturen von 25 °C bis 65 °C.
Schallreduzierter Betrieb
Das Gerät ist für einen schallreduzierten Betrieb ausgelegt. Mit den optional verfügbaren schallgedämmten Gehäusen können bestmögliche Schallpegel erzielt werden.
Kaskadenregelung mit dynamischem Master
Lastverteilung, Sequenzierung, aktive Redundanz, Priorität der Aktivierung von Leistungsstufen und Alarm-Management sind nur einige der Funktionen, die über das Gerät realisiert werden können, wenn es mit mehrere Geräten im SmartLAN verbunden wird. Darüber hinaus ist die Stabilität des Systems dank der Dynamic-Master-Logik auch im Alarmfall oder bei Fehlfunktionen gewährleistet.
HFO-Kältemittel
Kältemittel der vierten Generation: HFO 1234ze; gekennzeichnet durch einen wesentlich niedrigeren GWP-Wert (Global Warming Potential) gegenüber herkömmlichen HFC-Kältemitteln (GWP von HFO 1234ze: 7, GWP von R134a: 1430) und ohne Auswirkung auf die Ozonschicht.
Variabler Primär-Volumenstrom (VPF)
Energieeinsparung durch Drehzahlregelung der Pumpen in Abhängigkeit vom Leistungsbedarf. Dies garantiert zusätzlich einen stabilen Gerätebetrieb auch bei kritischen Bedingungen.
Überfluteter Falling-Film Hybrid-Wärmetauscher
Der von Mitsubishi Electric Hydronics and IT Cooling Systems S.p.A. entwickelte und hergestellte Hybrid-Verdampfer (überfluteter Falling-Film Wärmetauscher) ermöglicht eine geringe Kältemittelfüllung und einen hohen Wärmeübergangskoeffizienten.
2 unabhängige Kältekreisläufe
2 vollständig unabhängige Kältekreisläufe, die jeweils mit einem VSD Schrauben-Verdichter ausgestattet sind, um ein perfektes Gleichgewicht aus Sicherheit und Effizienz zu gewährleisten.
Hohe Teillast-Effizienz
Teillasteffizienz auf höchstem Niveau dank proprietärer technischer Lösungen: Drehzahlgeregelte Scroll-Verdichter, drehzahlgeregelte Ventilatoren mit BLDC-Motor als Standard und fortschrittliche Regel-Algorithmen.

Technische Daten

Technische Daten

Produkt-Informationen

Produkt-Informationen
  • Verdichter-Schalldämmung
  • Geräte-Schalldämmung
  • HWT-Kit für Hochtemperatur-Anwendungen
  • Externe Leistungsbegrenzung
  • Interne Überwachung der Kältemittel-Füllung
  • Demontierbarer Schaltschrank
  • Verdampfer und Verflüssiger für 16 bar Betriebsdruck
  • Flexible Anordnung der Kalt- und Warmwasseranschlüsse
  • 4-Wege-Verflüssiger

Regelung W3000+

W3000+: Elektronische Regelung mit Tastatur. Eine einfach zu bedienende Oberfläche und ein kompaktes LC-Display mit mehrsprachigem Menü (19 Sprachen stehen zur Auswahl). Die Fehlerdiagnose umfasst das vollständige Alarm-Management mit der „Black-Box“-Funktion (über PC) und der Alarm-Historie (über Display oder PC) für eine bessere Analyse des Gerätebetriebs. Über das integrierte Timer-Programm können vier verschiedene Profile mit je zehn Regelzeiten und Sollwerten eingegeben werden. Diese Funktion ist wesentlich für ein effizientes Energiemanagement. Optional bietet das KIPlink – Keyboard In Your Pocket – eine innovative Alternative bzw. Ergänzung zur standardmäßigen Tastatur. Über diese Benutzeroberfläche mit Wi-Fi-Technologie, kann die Anlage direkt vom Smartphone oder Tablet aus bedient werden. Die Temperatur-Regelung basiert auf dem exklusiven "QuickMind"-Algorithmus mit autoadaptiver Logik, der besonders in Systemen mit niedrigem Systeminhalt vorteilhaft ist. Alternativ stehen auch die proportionale- oder proportional-integrale Regelung zur Verfügung. Bei komplexen Systemen bestehend aus mehreren Geräten können optionale Kaskadenregler eingesetzt werden. Außerdem können der Verbrauch und die Leistung des Gerätes gemessen werden. Ein variabler Primär-Volumenstrom ist standardmäßig verfügbar (VPF.E-Regelung). Die Gebäudeleittechnik kann einfach über eigene Regelungen, oder die Integration in Fremdsysteme mittels gängiger Protokolle wie Modbus, Echelon, BACnet-over-IP, BACnet MS/TP, Konnex, Modbus TCP/IP und SNMP erfolgen. Über eine zentrale Fernbedienung können bis zu zehn Geräte bedient werden.
