FX2-G05 0322 - 1883

Luftgekühlte Kaltwassersätze zur Außenaufstellung 310 - 1839 kW

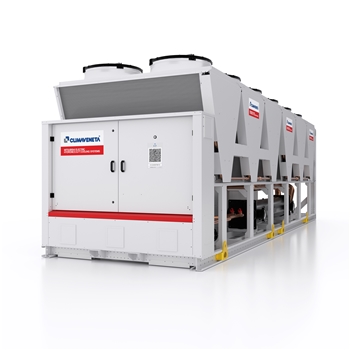

Kaltwassersatz zur Außenaufstellung mit halbhermetischen Schraubenverdichtern optimiert für das Kältemittel R513A, Axialventilatoren, luftgekühlten Micro-Channel Wärmetauschern komplett aus Aluminium, eigens entwickeltem und produzierten Single-Rohrbündelverdampfer sowie elektronischen Expansionsventilen. Rahmen, Trägerkonstruktion und Paneele bestehen aus verzinktem, Epoxidharz beschichtetem Stahlblech. Eurovent-Zertifizierung. Flexibles und zuverlässiges Gerät, das sich dank der präzisen Temperaturregelung und Dimensionierung aller internen Komponenten, problemlos an unterschiedliche Betriebsbedingungen anpasst. Die Verdichter verfügen über eine optimierte Ölschmierung, eine innovative Innengeometrie und variable Regelung der Leistungsstufen. Besonders im Teillastbereich wird dadurch eine bemerkenswerte Leistungssteigerung ermöglicht.
EUROPE
CE
50 Hz

Produkt-Features

Features
Hohe Effizienz
Dank der angewandten technologischen Lösungen bieten die Geräte einen sehr hohen Wirkungsgrad bei Voll- und Teillastbetrieb. Diese Geräte garantieren so niedrige Betriebskosten und eine schnelle Amortisationszeit.
Erweiterter Betriebsbereich
Der Volllastbetrieb ist im Sommer bis zu einer Außentemperatur von +50 °C und im Winter bis zu einer Außentemperatur von -20 °C (optional) gewährleistet. Das Gerät liefert dabei Kaltwasser-Austrittstemperaturen von -6 °C bis +20 °C.
Schallreduzierter Betrieb
Die Geräte in schallreduzierter Ausführung bieten, dank konsequenter Entwicklungen, ein optimales Verhältnis zwischen hoher Effizienz und minimalen Schallpegel.
Variabler Primär-Volumenstrom (VPF)
Energieeinsparung durch Drehzahlregelung der Pumpen in Abhängigkeit vom Leistungsbedarf. Dies garantiert zusätzlich einen stabilen Gerätebetrieb auch bei kritischen Bedingungen.
Luftgekühlter Micro-Channel Wärmetauscher komplett aus Aluminium
Die luftgekühlten Micro-Channel Wärmetauscher komplett aus Aluminium gewährleisten höchste Effizienz bei reduzierter Kältemittelfüllmenge und geringerem Gewicht. Die optionale Epoxid-Beschichtung garantiert ein Höchstmaß an Korrosionsbeständigkeit, selbst in besonders aggressiven Umgebungen.
Entspricht ErP 2021 Richtlinie
Die Geräte erfüllen und übertreffen die saisonalen Mindestanforderungen an die Energieeffizienz, die ab 2021 von der Ökodesign-Richtlinie 2009/125 / EG gefordert werden. Der saisonale Wirkungsgrad kann dank der optionalen EC-Ventilatoren weiter gesteigert werden.
Kaskadenregelung mit dynamischem Master
Lastverteilung, Sequenzierung, aktive Redundanz, Priorität der Aktivierung von Leistungsstufen und Alarm-Management sind nur einige der Funktionen, die über das Gerät realisiert werden können, wenn es mit mehrere Geräten im SmartLAN verbunden wird. Darüber hinaus ist die Stabilität des Systems dank der Dynamic-Master-Logik auch im Alarmfall oder bei Fehlfunktionen gewährleistet.
Integriertes Hydraulikmodul
Das optional eingebaute Hydraulikmodul enthält bereits die Hauptkomponenten des Hydraulikkreislaufs; es ist in Ausführungen mit einer- oder doppelter Inline-Pumpe, für niedrige und hohe Förderhöhen, fester oder variabler Drehzahl und mit Puffspeicher erhältlich.
Kältemittel mit geringem GWP
Kältemittel der vierten Generation: HFO 1234ze; gekennzeichnet durch einen wesentlich niedrigeren GWP-Wert (Global Warming Potential) gegenüber herkömmlichen HFC-Kältemitteln (GWP von HFO 1234ze: 7, GWP von R134a: 1430) und ohne Auswirkung auf die Ozonschicht.

Technische Daten

Technische Daten

Produkt-Informationen

Produkt-Informationen
  • E - Sehr hohe Effizienz
  • SL-E - Sehr hohe Effizienz in super schallgedämmter Ausführung
  • K - Standard-Effizienz in kompakter Ausführung
  • SL-K - Standard-Effizienz in kompakter, super schallgedämmter Ausführung
  • - - Ohne Wärmerückgewinnung
  • D - Teilweise Wärmerückgewinnung
  • Luftgekühlter Micro-Channel Wärmetauscher komplett aus Aluminium mit Epoxid-Beschichtung
  • HT-Kit zur Erweiterung des Betriebsbereichs des Geräts
  • EC-Ventilatoren mit bürstenlosem DC-Motor
  • Schalldämmung (nur für K-Ausführungen)
  • Multi-Manager im SmartLAN
  • Kältemittel-Leckagesensor
  • Blindstromkompensation der Verdichter
  • Sanftanlauf
  • Leistungsschutzschalter für elektrische Verbraucher
  • Anbindung an eine GLT über Modbus, LonWorks, BACnet MS/TP, BACnet over IP Konnex, Modbus TCP/IP oder SNMP

Regelung W3000+

Die Regelung W3000+ ist mit der KIPlink Bedienoberfläche erhältlich. KIPlink - Keyboard In Your Pocket - ist die innovative, auf Wi-Fi-Technologie basierende Benutzeroberfläche, die es ermöglicht, das Gerät direkt vom Smartphone oder Tablett aus vollständig zu bedienen. Somit ist es möglich, das Gerät ein- und auszuschalten, den Sollwert einzustellen, die wichtigsten Parameter darzustellen, den Zustand der Kältemittelkreise, der Verdichter, der Ventilatoren und der Pumpen (sofern vorhanden) zu überwachen und die möglichen Alarme anzuzeigen und zurückzusetzen. Die Regelung verfügt über eine stufenlose Leistungsregelung, basierend auf der Sequenz-Regelung + DIP bezogen auf die Wasseraustrittstemperatur. Die Fehlerdiagnose umfasst ein vollständiges Alarm-Management mit der „Black-Box“-Funktion (über PC) und der Alarm-Historie (über PC oder Bediendisplay) für eine optimale Analyse des Gerätes. Über die integrierte Wochenzeitschaltuhr können verschiedene Profile eingestellt werden, um die Effizienz und die Leistungsaufnahme während verschiedener Zeitraumes mit geändertem Lastverhalten zu optimieren. Bei Anlagen mit mehreren Geräten sind optionale Kaskadenregler verfügbar. Darüber hinaus sind Energiemessungen, sowohl für den Verbrauch als auch für die Leistung möglich. Eine variable Primär-Volumenstrom-Regelung ist standardmäßig verfügbar (VPF.E). Eine Gebäudeleittechnik kann einfach über eigene Regelungslösungen (M-Net), oder über gängige Protokolle wie Modbus, Echelon, BACnet-over-IP, BACnet MS/TP, Konnex, ModBus TCP/IP und SNMP erfolgen.
