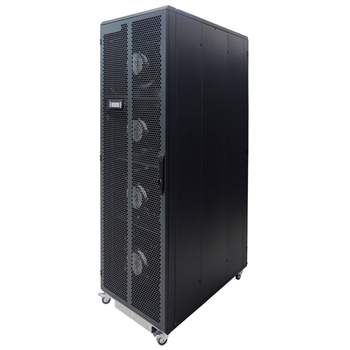

COOLSIDE ROW DF DX 25 B6 - 40 B6
COOLSIDE ROW DUAL FLUID: Rack Cooler mit Direktverdampfung und Inverter-Konzept für IT-Kühlung zum Anschluss an einen externen Verflüssiger. Die Geräte bieten redundante Kälteleistung für den Notbetrieb zum Anschluss an einen externen Kaltwassersatz für den primären Kaltwasserkreislauf und an einen externen Verflüssiger für den sekundären Direkt-Verdampfungskreislauf.Die Geräte sind für die Innenaufstellung für die Nutzung in modernen IT-Umgebungen die durch hohe Wärmelasten gekennzeichnet sind, konzipiert. Außerdem kann die Kühlung von High-Density-Racks und Bladeservern in Rechenzentren mit Hot Spots realisiert werden.
Die Aufstellung ist auf die direkte Positionierung zwischen den Racks ausgelegt, wenn hohe lokale Wärmequellen (Hot Spots) gekühlt werden müssen. Das Gerät regelt sich auf die tatsächliche Wärmelast des Servers ein. Der COOLSIDE ROW ist eine einfach zu installierende Lösung für skalierbare Kühlsysteme und eignet sich daher auch bei einem Ausbau der Kapazität des Rechenzentrums. Ein im Gerät installierter inverter geregelter BLDC-Verdichter zur optimalen Leistungsanpassung und zur Verbesserung der Gesamteffizienz des Systems in jedem Betriebszustand; Neue EC-Plug-Fans mit einem Ventilator aus Verbundmaterial für einen energieeffizienten Betrieb. Die COOLSIDE ROW-Geräte sind mit einem horizontalen Luftstrom für die Installation zwischen den Racks ausgelegt. Der Lufteintritt ist auf der Rückseite und der Luftaustritt erfolgt nach vorne durch Wabengitter in der Fronttüre.
Europa
CE
50 HzThemenübersicht
Technische Daten
Technische DatenCOOLSIDE ROW DF DX | 25 B6 | 40 B6 | ||
|---|---|---|---|---|
Rahmengröβe | ||||
Spannungsversorgung | V/ph/Hz | |||
Leistung | ||||
Direktverdampfung | ||||
Gesamte Kälteleistung brutto | (1) | kW | 32,4 | 46,9 |
Sensible Kälteleistung brutto | (1) | kW | 32,4 | 46,9 |
Leistungsaufnahme gesamt (Verd. + Vent.) | (1) | kW | ||
EER (Innengerät) | (1) | kW/kW | ||
SHR | (2) | 1,00 | 1,00 | |
Kaltwasser | ||||
Gesamte Kälteleistung brutto | (3) | kW | ||
Sensible Kälteleistung brutto | (3) | kW | ||
SHR | (2) | |||
Medium-Volumenstrom | (3) | l/s | 1,29 | 1,87 |
Druckverlust gesamt (Wärmetauscher + Ventil) | (3) | kPa | 8,05 | 13,7 |
Kältekreislauf | ||||
Anzahl Verdichter | N° | |||
Anzahl Kältekreisläufe | N° | |||
Kältemittelfüllmenge (theoretisch) | kg | |||
Ventilatoren | ||||
Ventilatortyp | ||||
Anzahl Ventilatoren | N° | |||
Luft-Volumenstrom | (4) | m³/h | ||
Schallpegel | ||||
Schallleistung | dB(A) | |||
Schalldruckpegel | (5) | dB(A) | ||
Abmessungen und Gewicht | ||||
A | (4) | mm | ||
B | (4) | mm | ||
H | (4) | mm | ||
Gewicht | (4) | kg | ||
Anschluss ein externes Gerät | ||||
Externer Verflüssiger (Standard) | ||||
Spannung | ||||
Anzahl | N° |
Produkt-Informationen
Produkt-Informationen- BT - Luftaustritt zur Seite; Luftansaug von hinten
- BF - Luftaustritt nach vorne; Luftansaug von hinten
Evolution+
Mikroprozessor-Regelung mit grafischer Anzeige zur Regelung und Überwachung des Betriebs- und Alarmstatus.
Das System umfasst u. a.: Integrierte Uhr für die Anzeige und Speicherung von Alarmen, Datum und Uhrzeit, integrierter Speicher zur Aufzeichnung analoger Werte, Betriebsstundenzähler der Hauptkomponenten, nichtflüchtiger Flash-Speicher für Datenspeicherung bei Spannungsausfall, Serivce-Menü mit Passwortschutz, Kaskadenregelung, Schnittstellenkarten für GLT-Anbindung;
