Homepage Kaltwassersätze TR2-FC-G04-Z 1232 - 1803

TR2-FC-G04-Z 1232 - 1803

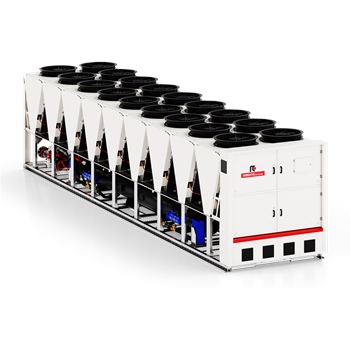

Hocheffiziente luftgekühlte Kaltwassersätze mit Free Cooling 840 - 1800 kW
Kaltwassersatz zur Außenaufstellung, ausgestattet mit ölfreien Turboverdichtern, Kältemittel R1234ze, 910mm EC-Axialventilatoren, Verflüssiger aus Kupferrohr und Aluminiumlamellen, überflutetem Rohrbündelwärmetauscher als Verdampfer und elektronischem Expansionsventil. Grundrahmen, Aufbaurahmen und Paneele aus verzinktem und epoxid beschichtetem Stahlblech. Das Gerät wird inklusive Kältemittelfüllung geliefert und ist werkseitig geprüft. Durch den möglichen Freikühlbetrieb wird das Medium durch die Außenluft gekühlt, wodurch die Leistungsaufnahme der Verdichter wesentlich reduziert wird. Die NG-Konfiguration eignet sich für alle Anwendungen, in denen die Verwendung von Ethylenglykol nicht erlaubt oder gewünscht wird.
EUROPE
CE
50 Hz

Produkt-Features

Features
Sehr hohe Effizienz
Höchste Effizienz dank modernster Technologielösungen: magnetisch gelagerte Turboverdichter, überfluteter Verdampfer, EC-Ventilatoren und fortschrittlichste Steueralgorithmen.
Niedrige Anlaufströme
Niedrige Anlaufströme durch den wegweisenden Turbo-Verdichter
HFO-Kältemittel
Kältemittel der vierten Generation: HFO 1234ze; gekennzeichnet durch einen wesentlich niedrigeren GWP-Wert (Global Warming Potential) gegenüber herkömmlichen HFC-Kältemitteln (GWP von HFO 1234ze: 7, GWP von R134a: 1430) und ohne Auswirkung auf die Ozonschicht.
Schaltschrank
Neuer Schaltschrankaufbau, welcher den Leistungsteil vom Steuerteil trennt.
Hohe Kaltwassertemperaturen
Dieses Gerät wurde für die Erzeugung von gekühltem Wasser mit einer hohen Temperatur von bis zu 26 °C und einem hohen Delta T von bis zu 20 K entwickelt und ist die ideale Lösung für moderne Hyperscale- und Colocation-Rechenzentren, in denen diese Optimierung große Energieeinsparungen ermöglicht.
Energieeinsparung
Garantierte Energieeinsparungen durch die neue Free-Cooling-Managementlogik, mit der Sie im Vergleich zur herkömmlichen Logik pro Jahr 10 bis 20 % Energie einsparen können.
Jumping-Staging-Funktion
Leistungsregulierung, die es ermöglicht, die gewünschte Kälteleistung immer mit der bestmöglichen Effizienz zu erreichen.
Hohe Kälteleistungsdichte
Der neue, kompaktere V-Block ermöglicht das Erreichen hoher Leistungswerte im Verhältnis der Kälteleistung in Bezug zur Gerätelänge.

Technische Daten

Technische Daten

Produkt-Informationen

Produkt-Informationen
  • - - Kompaktausführung
  • - - Ohne Wärmerückgewinnung
  • NG - Free-Cooling-Funktion ohne Verwendung von Glykol
  • Schnell-Start-Funktion
  • VPF-Pumpen (Variable Primary Flow) für variablen Primärvolumenstrom mit integrierter Regelung
  • Touchscreen-Display
  • Multi-Manager im SmartLAN
  • Modulierendes Ventil für die präzise Regelung der Wassertemperatur im Free-Cooling-Betrieb
  • Doppelte Spannungsversorgung mit automatischem- (ATS) oder motorisiertem Schalter
  • Schallreduzierte Ausführung (NR-Kit)
  • Externe Leistungsbegrenzung
  • Intelligente Strombegrenzung
  • Interne Leckage-Überwachung

Regelung W3000+

Die Regelung W3000 TE zeichnet sich durch fortschrittliche Funktionen und Einstellmöglichkeiten aus. Die großformatige Tastatur und das LC-Display ermöglichen einen einfachen Zugriff auf die Geräteeinstellungen sowie vollständige Sicht auf die aktuellen Betriebszustände. Das Auslesen und Verändern der Geräteparameter erfolgt über ein mehrstufiges Menü mit wählbarer Spracheinstellung. Die LED-Symbole geben einen sofortigen Überblick der Betriebszustand der Kreisläufe, Ventilatoren und Pumpen (falls vorhanden). Optional steht ein Touchscreen mit 7.0" WVGA-Farbdisplay zur Verfügung. Der Touchscreen ermöglicht eine intuitive Navigation zwischen den verschiedenen Masken, sowie die grafische Darstellung einiger überwachter Messwerte. Die Fehlerdiagnose umfasst ein vollständiges Alarm-Management mit „Black-Box“-Funktion (über PC) und Alarm-Historie (über PC oder LC-Display) für eine optimale Analyse des Gerätes. Bei Systemen mit mehreren Einheiten kann die Regelung der Geräte über eine übergeordnete Regelung realisiert werden. Darüber hinaus können Energiemessungen, sowohl für den Verbrauch als auch für die Leistung, durchgeführt werden. Die Anbindung an eine Gebäudeleittechnik kann über die Protokolle Modbus, BACnet, BACnet-over-IP oder Echelon LonWorks erfolgen. Mit einer kompatiblen Fernbedienung können bis zu acht Geräte bedient werden. Über das integrierte Timer-Programm können vier verschiedene Profile mit je zehn Regelzeiten eingegeben werden. Die Temperaturregelung zeichnet sich durch die stufenlose Leistungsregelung auf der Grundlage von P-I-D-Algorithmen aus und wird über die Wasservorlauftemperatur geregelt. Optional kann eine drehzahlgeregelte Pumpe mit variablem Volumenstrom geregelt werden (VPF-Paket).
