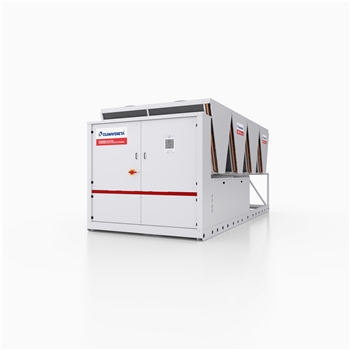

NX2-Q-G06 0344 - 0808

Luftgekühlte Integra-Geräte zur Außenaufstellung für 4-Leiter-Systeme 316 - 506 kW
Multifunktionale Geräte zur Außenaufstellung, für den Einsatz in 4-Leiter-Systemen zur gleichzeitigen Erzeugung von Kalt- und Warmwasser über zwei unabhängige Hydraulikkreisläufe. Die Geräte sind in der Lage, den Bedarf an warmem und kaltem Wasser gleichzeitig durch ein System zu decken. Da kein Umschalten zwischen Heiz- und Kühlbetrieb erforderlich ist, bieten die Systeme eine hervorragende Alternative zu herkömmlichen Lösungen aus Kaltwassersatz und fossilem Wärmeerzeuger. Die Geräte sind mit R454B optimierten Scroll-Verdichtern, Axialventilatoren, Rohrbündelwärmetauschern und elektronischen Expansionsventilen ausgestattet. Dieser Serie besteht aus Geräten mit vier, sechs und acht Verdichtern in mehreren Kältekreisläufen.
EUROPE
CE
50 Hz

Produkt-Features

Features
Eingebaute hydraulische Komponenten
Das optionale, eingebaute Hydraulikmodul umfasst bereits die wichtigsten Komponenten des Hydraulikkreislaufs; es ist in verschiedenen Konfigurationen erhältlich, mit einer oder zwei Pumpen, mit niedriger oder hoher Förderhöhe.
Erweiterter Betriebsbereich
Einsatzbereich des Geräte von -20 °C bis 40 °C Außenlufttemperatur im Wärmepumpen-Betrieb; Warmwasser-Austrittstemperaturen von 25 °C bis 65 °C.
Wärmetauscher
Der Rohrbündelwärmetauscher ermöglicht höchste Flexibilität bei der Installation des Verbraucherkreislaufes durch geringste Druckverluste. Er ist daher eine ideale Lösung für alle Anwendungen in Wohn- und Gewerbegebäuden sowie für industrielle Umgebungen.
Variabler Primär-Volumenstrom (VPF)
Energieeinsparung durch Drehzahlregelung der Pumpen in Abhängigkeit vom Leistungsbedarf. Dies garantiert zusätzlich einen stabilen Gerätebetrieb auch bei kritischen Bedingungen.
Kältemittel mit geringem GWP
Das Kältemittel R454B der neuen Generation ist eine umweltfreundlichere Alternative zum herkömmlichen Kältemittel R410A und bietet eine Reduzierung des Treibhauspotentials um 76 % (Treibhauspotential R454B = 467, Treibhauspotential R410A = 1924 gemäß IPCC Rev. 5) und hat kein Ozonabbaupotential.
Elektronisches Expansionsventil
Die Verwendung des elektronischen Expansionsventils bringt erhebliche Vorteile mit sich, insbesondere bei unterschiedlichen Lastanforderungen und verschiedenen äußeren Betriebsbedingungen. Durch den Einsatz sind eine genauere Auslegung des Kältekreislaufs und die Optimierung des Betriebs unter verschiedenen Arbeitsbedingungen möglich. Zudem garantiert das elektronische Expansionsventil stabile Betriebszustände und eine Erweiterung der Betriebsgrenzen.
Weiter Leistungsbereich
Die Geräte-Serie arbeitet mit bis zu 8 Scroll-Verdichtern in mehreren Kältekreisläufen für einen weiten Leistungsbereich bis 800 kW Kälteleistung.
Patentierte Aufteilung der Ventilator-Sektionen
Der von MEHITS patentierte Aufbau der Ventilator-Sektionen garantiert einen unabhängigen Betrieb der Kältekreisläufe, reduziert den Platzbedarfs des Geräts und verbessert den Wirkungsgrads im Teillastbetrieb sowohl im Heiz- als auch im Kühlmodus.

Technische Daten

Technische Daten

Produkt-Informationen

Produkt-Informationen
  • SL - Super schallgedämmte Ausführung
  • K - Standard-Effizienz in kompakter Ausführung
  • A - Hohe Effizienz
  • - - Ohne Wärmerückgewinnung
  • Sanftanlauf
  • Zusätzliche Fernbedienung (Entfernung bis 200 m oder bis 500 m)
  • Vorkonfiguriert für die Protokolle Modbus, Echelon LonWorks, BACnet
  • Elektronisches Expansionsventil
  • Mit dem Nachtmodus kann eine Begrenzung des Schallpegels des Geräts erzwungen werden.
  • Die Funktion „User Limit Control“ (U.L.C.) ermöglicht den Anlauf des Gerätes auch bei kritischen Wasser- und Lufttemperaturen.
  • KIPlink Benutzeroberfläche
  • Traditioneller Wärmetauscher mit beschichteten Lamellen oder Fin-Guard-Silver Schutzbehandlung
  • EC-Ventilatoren mit bürstenlosem DC-Motor
  • Hydraulikmodul in verschiedenen Konfigurationen mit ein oder zwei Pumpen, fester oder variabler Drehzahl und Pufferspeicher erhältlich.
  • Einbindung an eine GLT mit den Protokollen: Modbus, Modbus over IP (TCP/IP), Echelon, BACnet MS/TP, RS485, BACnet over IP, Konnex, SNMP
  • Leistungsschutzschalter für elektrische Verbraucher
  • Blindstromkompensation der Verdichter
  • Kältemittel-Leckagesensor

Regelung W3000+

Die Regelung W3000 TE zeichnet sich durch fortschrittliche Funktionen und Einstellmöglichkeiten aus. Die großformatige Tastatur und das LC-Display ermöglichen einen einfachen Zugriff auf die Geräteeinstellungen sowie vollständige Sicht auf die aktuellen Betriebszustände. Das Auslesen und Verändern der Geräteparameter erfolgt über ein mehrstufiges Menü mit wählbarer Spracheinstellung. Die LED-Symbole geben einen sofortigen Überblick der Betriebszustand der Kreisläufe, Ventilatoren und Pumpen (falls vorhanden). Optional steht ein Touchscreen mit 7.0" WVGA-Farbdisplay zur Verfügung. Der Touchscreen ermöglicht eine intuitive Navigation zwischen den verschiedenen Masken, sowie die grafische Darstellung einiger überwachter Messwerte. Die Fehlerdiagnose umfasst ein vollständiges Alarm-Management mit „Black-Box“-Funktion (über PC) und Alarm-Historie (über PC oder LC-Display) für eine optimale Analyse des Gerätes. Bei Systemen mit mehreren Einheiten kann die Regelung der Geräte über eine übergeordnete Regelung realisiert werden. Darüber hinaus können Energiemessungen, sowohl für den Verbrauch als auch für die Leistung, durchgeführt werden. Die Anbindung an eine Gebäudeleittechnik kann über die Protokolle Modbus, BACnet, BACnet-over-IP oder Echelon LonWorks erfolgen. Mit einer kompatiblen Fernbedienung können bis zu acht Geräte bedient werden. Über das integrierte Timer-Programm können vier verschiedene Profile mit je zehn Regelzeiten eingegeben werden. Die Temperaturregelung zeichnet sich durch die stufenlose Leistungsregelung auf der Grundlage von P-I-D-Algorithmen aus und wird über die Wasservorlauftemperatur geregelt. Optional kann eine drehzahlgeregelte Pumpe mit variablem Volumenstrom geregelt werden (VPF-Paket).
