NR2-G02-Z 0184P - 0374P

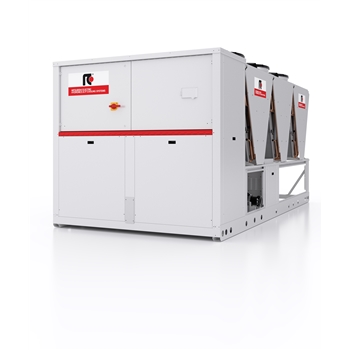

Luftgekühlte Kaltwassersätze zur Außenaufstellung 249 - 504 kW
Gerät zur Außenaufstellung für die Kaltwassererzeugung mit R410A optimierten Scroll-Verdichtern, Axialventilatoren, luftgekühlten Micro-Channel Wärmetauschern komplett aus Aluminium, gelötetem Plattenwärmetauscher und elektronischem Expansionsventil. Dieser Serie besteht aus Geräten mit vier Verdichtern in zwei Kältekreisläufen.
EUROPE
CE
50 Hz

Produkt-Features

Features
Hohe Effizienz
Höchste Effizienz bei Voll- und Teillast, dank exzellenter technologischer Lösungen. Diese Geräte sorgen für niedrige Betriebskosten und kurze Amortisationszeiten.
Erweiterter Betriebsbereich
Einsatzbereich des Geräte von -20 °C bis 40 °C Außenlufttemperatur im Wärmepumpen-Betrieb; Warmwasser-Austrittstemperaturen von 25 °C bis 65 °C.
Schallreduzierter Betrieb
Die Geräte in schallreduzierter Ausführung bieten, dank konsequenter Entwicklungen, ein optimales Verhältnis zwischen hoher Effizienz und minimalen Schallpegel.
Kaskadenregelung mit dynamischem Master
Lastverteilung, Sequenzierung, aktive Redundanz, Priorität der Aktivierung von Leistungsstufen und Alarm-Management sind nur einige der Funktionen, die über das Gerät realisiert werden können, wenn es mit mehrere Geräten im SmartLAN verbunden wird. Darüber hinaus ist die Stabilität des Systems dank der Dynamic-Master-Logik auch im Alarmfall oder bei Fehlfunktionen gewährleistet.
Luftgekühlter Micro-Channel Wärmetauscher komplett aus Aluminium
Die luftgekühlten Micro-Channel Wärmetauscher komplett aus Aluminium gewährleisten höchste Effizienz bei reduzierter Kältemittelfüllmenge und geringerem Gewicht. Die optionale Epoxid-Beschichtung garantiert ein Höchstmaß an Korrosionsbeständigkeit, selbst in besonders aggressiven Umgebungen.
HPC - Hydronic Plant Connect
Diese Funktion verbindet die Innengeräte (CRAC) mit einem oder mehreren Kaltwassersätzen. Ein fortschrittlicher Algorithmus erkennt sofort die tatsächliche Wärmelast der Innengeräte und übermittelt diese Informationen an die Kaltwassersätze, wodurch der Betrieb des gesamten Systems optimiert wird.
Integriertes Hydraulikmodul
Das optional eingebaute Hydraulikmodul enthält bereits die Hauptkomponenten des Hydraulikkreislaufs; es ist in Ausführungen mit einer- oder doppelter Inline-Pumpe, für niedrige und hohe Förderhöhen, fester oder variabler Drehzahl und mit Puffspeicher erhältlich.
Variabler Primär-Volumenstrom (VPF)
Energieeinsparung durch Drehzahlregelung der Pumpen in Abhängigkeit vom Leistungsbedarf. Dies garantiert zusätzlich einen stabilen Gerätebetrieb auch bei kritischen Bedingungen.
Entspricht ErP 2021 Richtlinie
Die Geräte erfüllen und übertreffen die saisonalen Mindestanforderungen an die Energieeffizienz, die ab 2021 von der Ökodesign-Richtlinie 2009/125 / EG gefordert werden. Der saisonale Wirkungsgrad kann dank der optionalen EC-Ventilatoren weiter gesteigert werden.
Elektronisches Expansionsventil
Die Verwendung des elektronischen Expansionsventils bringt erhebliche Vorteile mit sich, insbesondere bei unterschiedlichen Lastanforderungen und verschiedenen äußeren Betriebsbedingungen. Durch den Einsatz sind eine genauere Auslegung des Kältekreislaufs und die Optimierung des Betriebs unter verschiedenen Arbeitsbedingungen möglich. Zudem garantiert das elektronische Expansionsventil stabile Betriebszustände und eine Erweiterung der Betriebsgrenzen.

Technische Daten

Technische Daten

Produkt-Informationen

Produkt-Informationen
  • - - Kompaktausführung
  • - - Ohne Wärmerückgewinnung
  • D - Teilweise Wärmerückgewinnung
  • Luftgekühlter Micro-Channel Wärmetauscher komplett aus Aluminium mit Epoxid-Beschichtung
  • Multi-Manager im SmartLAN
  • HPC - Hydronic Plant Connect
  • Schallreduzierte Ausführung (NR-Kit)
  • EC-Ventilatoren mit bürstenlosem DC-Motor
  • Hydraulikmodul mit optionalem Pufferspeicher
  • Einbindung an eine GLT mit den Protokollen: Modbus, Modbus over IP (TCP/IP), Echelon, BACnet MS/TP, RS485, BACnet over IP, Konnex, SNMP
  • Kältemittel-Leckagesensor
  • Mit dem Nachtmodus kann eine Begrenzung des Schallpegels des Geräts erzwungen werden.
  • Leistungsschutzschalter für elektrische Verbraucher
  • Blindstromkompensation der Verdichter
  • Sanftanlauf
  • Doppelte Spannungsversorgung mit automatischer Umschaltung am Hauptschalter
  • Schnell-Start-Funktion

Regelung W3000+

Die Regelung W3000 TE zeichnet sich durch fortschrittliche Funktionen und Einstellmöglichkeiten aus. Die großformatige Tastatur und das LC-Display ermöglichen einen einfachen Zugriff auf die Geräteeinstellungen sowie vollständige Sicht auf die aktuellen Betriebszustände. Das Auslesen und Verändern der Geräteparameter erfolgt über ein mehrstufiges Menü mit wählbarer Spracheinstellung. Die LED-Symbole geben einen sofortigen Überblick der Betriebszustand der Kreisläufe, Ventilatoren und Pumpen (falls vorhanden). Optional steht ein Touchscreen mit 7.0" WVGA-Farbdisplay zur Verfügung. Der Touchscreen ermöglicht eine intuitive Navigation zwischen den verschiedenen Masken, sowie die grafische Darstellung einiger überwachter Messwerte. Die Fehlerdiagnose umfasst ein vollständiges Alarm-Management mit „Black-Box“-Funktion (über PC) und Alarm-Historie (über PC oder LC-Display) für eine optimale Analyse des Gerätes. Bei Systemen mit mehreren Einheiten kann die Regelung der Geräte über eine übergeordnete Regelung realisiert werden. Darüber hinaus können Energiemessungen, sowohl für den Verbrauch als auch für die Leistung, durchgeführt werden. Die Anbindung an eine Gebäudeleittechnik kann über die Protokolle Modbus, BACnet, BACnet-over-IP oder Echelon LonWorks erfolgen. Mit einer kompatiblen Fernbedienung können bis zu acht Geräte bedient werden. Über das integrierte Timer-Programm können vier verschiedene Profile mit je zehn Regelzeiten eingegeben werden. Die Temperaturregelung zeichnet sich durch die stufenlose Leistungsregelung auf der Grundlage von P-I-D-Algorithmen aus und wird über die Wasservorlauftemperatur geregelt. Optional kann eine drehzahlgeregelte Pumpe mit variablem Volumenstrom geregelt werden (VPF-Paket).
