i-FX-Q2-Y 0502 - 1102

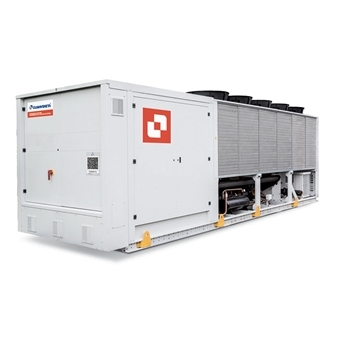

INTEGRA-Gerät für 4-Leiter-Systeme, luftgekühlt, VSD-Schraubenverdichter und EC-Ventilatoren, zur Außenaufstellung. 443 - 1125 kW
Außeneinheiten mit zwei unabhängigen Kältemittelkreisläufen, für den Einsatz in 4-leiter-Systemen zur simultanen Erzeugung von Kalt- und Warmwasser an zwei Hydraulikkreisen. Diese Geräte sind in der Lage, den Bedarf an warmem und kaltem Wasser gleichzeitig durch ein System zu decken. Da sie keine saisonale Umschaltung erfordern, bieten die Geräte eine hervorragende Alternative zu herkömmlichen Anlagen aus Kaltwassersatz und fossilem Wärmeerzeuger. Jeder Kreis arbeitet mit einem halbhermetischen Schraubenverdichter mit variabler Drehzahl unter Verwendung von R134a, zwei Rohrbündelwärmetauschern und einem versorgungsseitigen Wärmetauscher, der von beiden Kreisen gemeinsam genutzt wird. Je nach Bedarf arbeiten die Wärmetauscher als Verdampfer für die Erzeugung von Kaltwasser, oder als Verflüssiger für die Erzeugung von Warmwasser, wobei der versorgungsseitige Wärmetauscher den betriebsbedingten Gegenpart übernimmt.
EUROPE
CE
50 Hz

Produkt-Features

Features
Hohe Effizienz
Dank der angewandten technologischen Lösungen bieten die Geräte einen sehr hohen Wirkungsgrad bei Voll- und Teillastbetrieb. Diese Geräte garantieren so niedrige Betriebskosten und eine schnelle Amortisationszeit.
Erweiterter Betriebsbereich
Einsatzbereich des Geräte von -20 °C bis 40 °C Außenlufttemperatur im Wärmepumpen-Betrieb; Warmwasser-Austrittstemperaturen von 25 °C bis 65 °C.
Exklusive Produkteigenschaft
Mit diesem Gerät kann der Bedarf an Warm- oder Kaltwasser in 4-Leiter-Systemen gleichzeitig und unabhängig, ohne Vorgabe der jeweiligen der Betriebsart abgedeckt werden.
Energieeinsparung
Garantierte Energieeinsparung durch moderne Regelalgorithmen. Die Auswahl der Betriebsart wie z. B. die Warm- oder Kaltwassererzeugung sowie die gleichzeitige Erzeugung von Warm- und Kaltwasser erfolgt vollautomatisch über die Regelung. So ist die maximale Energieeffizienz unter allen Betriebsbedingungen sichergestellt.
Präzise Abstimmung zwischen Gerät und System
Niedriger Anlaufstrom und ein höherer Leistungsfaktor als bei vergleichbaren Geräten mit fester Drehzahl, ermöglichen eine einfachere elektrische Installation, da kleinere Absicherungen möglich sind und u.U. keine Blindstromkompensation benötigt wird. Der Einsatz der VSD-Technologie (variable Drehzahlregelung) ermöglicht eine stufenlose Modulation des Gerätes und damit geringere Schwankungen der Wasseraustrittstemperatur.
Überzeugend leiser Betrieb
Dank der Nutzung von EC-Ventilatoren und VSD-Schraubenverdichtern zeichnen sich i-FR-Q2-Z-Anlagen im Teillastbereich, also während der meisten Zeit des Jahres, im Vergleich zu Anlagen mit Verdichter bei fixer Drehzahl durch einen niedrigeren Schallpegel aus.
ErP-Ready
Der höchste Wirkungsgrad im Teillastbetrieb kann den minimalen Seasonal Coefficent Of Performance (SCOP; nur für reversible Geräte) und den Seasonal Energy Performance Ratio (SEPR) dank der Invertertechnologie erfüllen und übertreffen - in Übereinstimmung mit den Anforderungen an eine nachhaltige Geräteauslegung für alle energiebetriebenen Produkte.
Flexible Auswahl
Die Anlagen können bei oder auch über den nominalen Auslegungspunkt selektiert werden. So besteht die Möglichkeit, die Erstinvestition zu reduzieren (Auswahl nach Geräteleistung) oder den Fokus auf die Betriebskosten zu legen (Auswahl nach Geräte-Effizienz).

Technische Daten

Technische Daten

Produkt-Informationen

Produkt-Informationen
  • XL-CA - Hohe-Effizienz in extra hochshallgedämmter Ausführung, Energieeffizienzklasse A
  • CA - Energieeffizienzklasse A
  • SL-CA - super schallgedämmte Ausführung, Energieeffizienzklasse A
  • Bausatz LT" für Arbeiten bis -12 °C im Wärmepumpenbetrieb
  • Schalldämmung (nur für K-Ausführungen)
  • Spezial-Lüfterauslässe
  • Verstärkte, schalldämmende Isolierung
  • Hydraulikmodul
  • VPF-System (Variable Primary Flow)
  • Anbindung an eine GLT über Modbus, LonWorks, BACnet oder BACnet over-IP
  • Touchscreen-Display
  • Kältemittel-Leckagesensor

Regelung W3000+

Die neue Regelung W3000+ zeichnet sich durch fortschrittliche Funktionen und Einstellungsmöglichkeiten aus, die eigenständig entwickelt wurden. W3000+: Elektronische Regelung mit Tastatur. Es verfügt über eine einfach zu bedienende Oberfläche und ein kompaktes LC-Display, das über ein mehrsprachiges Menü (19 Sprachen stehen zur Auswahl) verfügt und so Parameter geändert und Werte ausgelesen werden können. Die Fehlerdiagnose umfasst das vollständige Alarm-Management mit der "Black-Box"-Funktion (über PC) und der Alarm-Historie (über Display oder PC) für eine bessere Analyse des Gerätebetriebes. Als Option ist KIPlink verfügbar. KIPlink - Keyboard In Your Pocket - ist die innovative, auf WiFi-Technologie basierende Benutzeroberfläche, die es ermöglicht, das Gerät direkt vom Smartphone oder Tablett aus zu bedienen. Über das integrierte Timer-Programm können vier verschiedene Profile mit je zehn Regelzeiten eingegeben werden. Die Regelung verfügt über eine stufenlose Leistungsregelung, basierend auf der Sequenz-Regelung + DIP bezogen auf die Wasseraustrittstemperatur. Bei Systemen mit mehreren Geräten kann die Regelung der Geräte über einen übergeordneten Kaskadenregler realisiert werden. Darüber hinaus sind Energiemessungen, sowohl für den Verbrauch als auch für die Leistung, möglich. Ein variabler Primär-Volumenstrom ist standardmäßig verfügbar (VPF.E-Regelung). Die Gebäudeleittechnik kann einfach über eigene Regelungen, oder die Integration in Fremdsysteme mittels gängiger Protokolle wie Modbus, Echelon, BACnet-over-IP, BACnet MS/TP, Konnex, Modbus TCP/IP und SNMP erfolgen. Über eine zentrale Fernbedienung können bis zu zehn Geräte bedient werden.
