Homepage i-FR2-W-G04-Z 0402 - 1242

i-FR2-W-G04-Z 0402 - 1242

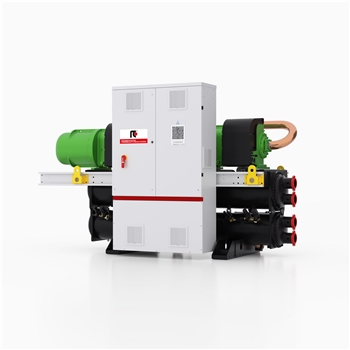

Hocheffiziente, wassergekühlte Kaltwassersätze 613 - 1894 kW
Kaltwassersätze zur Innenaufstellung mit hoch effizienten, drehzahlgeregelten Schrauben-Verdichtern (VSD) optimiert für ein reduziertes Verdichtungsverhältnis und speziell entwickelt für das Low-GWP Kältemittel HFO 1234ze. Alle Leistungsgrößen verfügen über zwei autarke Kältekreisläufe, elektronische Expansionsventile sowie hoch effiziente Rohrbündelwärmetauscher als Verflüssiger und als überfluteter Falling-Film Hybrid-Verdampfer mit geringer Kältemittelfüllung und einem hohen Wärmeübergangskoeffizienten. Beide Wärmetauscher wurden von Mitsubishi Electric Hydronics & IT Cooling Systems S.p.A. entwickelt und produziert. Diese zukunftsweisenden Lösungen ermöglichen es eine hohe Effizienz bei geringer Kältemittelfüllung zu erzielen.
EUROPE
CE
50 Hz

Produkt-Features

Features
Erweiterter Betriebsbereich
Einsatzbereich des Geräte von -20 °C bis 40 °C Außenlufttemperatur im Wärmepumpen-Betrieb; Warmwasser-Austrittstemperaturen von 25 °C bis 65 °C.
Schallreduzierter Betrieb
Das Gerät ist für einen schallreduzierten Betrieb ausgelegt. Mit den optional verfügbaren schallgedämmten Gehäusen können bestmögliche Schallpegel erzielt werden.
Kaskadenregelung mit dynamischem Master
Lastverteilung, Sequenzierung, aktive Redundanz, Priorität der Aktivierung von Leistungsstufen und Alarm-Management sind nur einige der Funktionen, die über das Gerät realisiert werden können, wenn es mit mehrere Geräten im SmartLAN verbunden wird. Darüber hinaus ist die Stabilität des Systems dank der Dynamic-Master-Logik auch im Alarmfall oder bei Fehlfunktionen gewährleistet.
HFO-Kältemittel
Kältemittel der vierten Generation: HFO 1234ze; gekennzeichnet durch einen wesentlich niedrigeren GWP-Wert (Global Warming Potential) gegenüber herkömmlichen HFC-Kältemitteln (GWP von HFO 1234ze: 7, GWP von R134a: 1430) und ohne Auswirkung auf die Ozonschicht.
HPC - Hydronic Plant Connect
Diese Funktion verbindet die Innengeräte (CRAC) mit einem oder mehreren Kaltwassersätzen. Ein fortschrittlicher Algorithmus erkennt sofort die tatsächliche Wärmelast der Innengeräte und übermittelt diese Informationen an die Kaltwassersätze, wodurch der Betrieb des gesamten Systems optimiert wird.
Variabler Primär-Volumenstrom (VPF)
Energieeinsparung durch Drehzahlregelung der Pumpen in Abhängigkeit vom Leistungsbedarf. Dies garantiert zusätzlich einen stabilen Gerätebetrieb auch bei kritischen Bedingungen.
2 unabhängige Kältekreisläufe
2 vollständig unabhängige Kältekreisläufe, die jeweils mit einem VSD Schrauben-Verdichter ausgestattet sind, um ein perfektes Gleichgewicht aus Sicherheit und Effizienz zu gewährleisten.
Überfluteter Falling-Film Hybrid-Wärmetauscher
Der von Mitsubishi Electric Hydronics and IT Cooling Systems S.p.A. entwickelte und hergestellte Hybrid-Verdampfer (überfluteter Falling-Film Wärmetauscher) ermöglicht eine geringe Kältemittelfüllung und einen hohen Wärmeübergangskoeffizienten.
Hohe Kaltwassertemperaturen
Dieses Gerät wurde für die Produktion von gekühltem Wasser mit hoher Temperatur und großem deltaT entwickelt und ist die ideale Lösung für moderne IT-Umgebungen, bei denen diese Optimierung große Energieeinsparungen ermöglicht.
Hohe Teillast-Effizienz
Teillasteffizienz auf höchstem Niveau dank proprietärer technischer Lösungen: Drehzahlgeregelte Scroll-Verdichter, drehzahlgeregelte Ventilatoren mit BLDC-Motor als Standard und fortschrittliche Regel-Algorithmen.

Technische Daten

Technische Daten

Produkt-Informationen

Produkt-Informationen
  • Verdichter-Schalldämmung
  • Multi-Manager im SmartLAN
  • HPC - Hydronic Plant Connect
  • Geräte-Schalldämmung
  • HWT-Kit für Hochtemperatur-Anwendungen
  • Externe Leistungsbegrenzung
  • Interne Überwachung der Kältemittel-Füllung
  • Demontierbarer Schaltschrank
  • Verdampfer und Verflüssiger für 16 bar Betriebsdruck
  • Flexible Anordnung der Kalt- und Warmwasseranschlüsse
  • 4-Wege-Verflüssiger

Regelung W3000+

Die Regelung W3000 TE zeichnet sich durch fortschrittliche Funktionen und Einstellmöglichkeiten aus. Die großformatige Tastatur und das LC-Display ermöglichen einen einfachen Zugriff auf die Geräteeinstellungen sowie vollständige Sicht auf die aktuellen Betriebszustände. Das Auslesen und Verändern der Geräteparameter erfolgt über ein mehrstufiges Menü mit wählbarer Spracheinstellung. Die LED-Symbole geben einen sofortigen Überblick der Betriebszustand der Kreisläufe, Ventilatoren und Pumpen (falls vorhanden). Optional steht ein Touchscreen mit 7.0" WVGA-Farbdisplay zur Verfügung. Der Touchscreen ermöglicht eine intuitive Navigation zwischen den verschiedenen Masken, sowie die grafische Darstellung einiger überwachter Messwerte. Die Fehlerdiagnose umfasst ein vollständiges Alarm-Management mit „Black-Box“-Funktion (über PC) und Alarm-Historie (über PC oder LC-Display) für eine optimale Analyse des Gerätes. Bei Systemen mit mehreren Einheiten kann die Regelung der Geräte über eine übergeordnete Regelung realisiert werden. Darüber hinaus können Energiemessungen, sowohl für den Verbrauch als auch für die Leistung, durchgeführt werden. Die Anbindung an eine Gebäudeleittechnik kann über die Protokolle Modbus, BACnet, BACnet-over-IP oder Echelon LonWorks erfolgen. Mit einer kompatiblen Fernbedienung können bis zu acht Geräte bedient werden. Über das integrierte Timer-Programm können vier verschiedene Profile mit je zehn Regelzeiten eingegeben werden. Die Temperaturregelung zeichnet sich durch die stufenlose Leistungsregelung auf der Grundlage von P-I-D-Algorithmen aus und wird über die Wasservorlauftemperatur geregelt. Optional kann eine drehzahlgeregelte Pumpe mit variablem Volumenstrom geregelt werden (VPF-Paket).
