i-FR-Q2-G05-Z 0502 - 1002

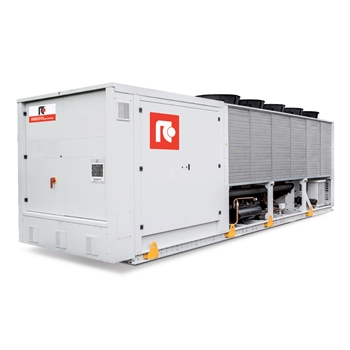

INTEGRA-Gerät für 4-Leiter-Systeme, luftgekühlt, VSD-Schraubenverdichter und EC-Ventilatoren, zur Außenaufstellung. 443 - 1048 kW
Multifunktions-Wärmepumpe zur Außenaufstellung, für den Einsatz in 4-Leiter-Systemen zur simultanen Erzeugung von Kalt- und Warmwasser in zwei Hydraulikkreisläufen. Diese Geräte sind in der Lage, den Bedarf an warmem und kaltem Wasser gleichzeitig durch ein Gerät abzudecken. Da keine saisonale Umschaltung erforderlich ist, bietet das Gerät eine hervorragende Alternative zu herkömmlichen Anlagen aus Kaltwassererzeugern und fossilen Heizquellen. Jeder Kältekreislauf arbeitet mit einem halbhermetischen Schraubenverdichter mit variabler Drehzahl, dem Kältemittel R513A, zwei Rohrbündelwärmetauschern und einem quellseitigen Wärmetauscher, der von beiden Kreisen gemeinsam genutzt wird. Je nach Bedarf arbeiten die Wärmetauscher als Verdampfer für die Erzeugung von Kaltwasser, oder als Verflüssiger für die Erzeugung von Warmwasser. Der quellseitige Wärmetauscher kann je nach Lastanforderungen als Verdampfer oder Verflüssiger arbeiten.
Europa
CE
50 Hz

Produkt-Features

Features
Exklusive Produkteigenschaft
Mit diesem Gerät kann der Bedarf an Warm- oder Kaltwasser in 4-Leiter-Systemen gleichzeitig und unabhängig, ohne Vorgabe der jeweiligen der Betriebsart abgedeckt werden.
Energieeinsparung
Garantierte Energieeinsparung durch moderne Regelalgorithmen. Die Auswahl der Betriebsart wie z. B. die Warm- oder Kaltwassererzeugung sowie die gleichzeitige Erzeugung von Warm- und Kaltwasser erfolgt vollautomatisch über die Regelung. So ist die maximale Energieeffizienz unter allen Betriebsbedingungen sichergestellt.
Hohe Effizienz
Hoher Volllast- und Teillastwirkungsgrad sowohl im Heiz- als auch im Kühlbetrieb, wobei die Verdichter durch den Frequenzumformer als auch die EC-Ventilatoren die Leistung kontinuierlich modulieren. Dadurch wird auch nur die Leistung geliefert, die entsprechend dem tatsächlichen Bedarf auch benötigt wird. Ein hoher Wirkungsgrad bedeutet einen reduzierten Energiebedarf über das ganze Jahr für jede Betriebsart und bei jeder Außentemperatur.
ErP-Ready
Der höchste Wirkungsgrad im Teillastbetrieb kann den minimalen Seasonal Coefficent Of Performance (SCOP; nur für reversible Geräte) und den Seasonal Energy Performance Ratio (SEPR) dank der Invertertechnologie erfüllen und übertreffen - in Übereinstimmung mit den Anforderungen an eine nachhaltige Geräteauslegung für alle energiebetriebenen Produkte.
Erweiterter Betriebsbereich
Garantierter Gerätebetrieb bis zu einer Außenlufttemperatur von -12 °C im Winter und bis zu 46 °C im Sommer. Produktion von Heißwasser bis 60 °C ohne Zubehör und von Kaltwasser von -8 °C bis +18 °C, um jeder möglichen Anwendung gerecht zu werden.
Präzise Abstimmung zwischen Gerät und System
Niedriger Anlaufstrom und ein höherer Leistungsfaktor als bei vergleichbaren Geräten mit fester Drehzahl, ermöglichen eine einfachere elektrische Installation, da kleinere Absicherungen möglich sind und u.U. keine Blindstromkompensation benötigt wird. Der Einsatz der VSD-Technologie (variable Drehzahlregelung) ermöglicht eine stufenlose Modulation des Gerätes und damit geringere Schwankungen der Wasseraustrittstemperatur.
Überzeugend leiser Betrieb
Dank der Nutzung von EC-Ventilatoren und VSD-Schraubenverdichtern zeichnen sich i-FR-Q2-Z-Anlagen im Teillastbereich, also während der meisten Zeit des Jahres, im Vergleich zu Anlagen mit Verdichter bei fixer Drehzahl durch einen niedrigeren Schallpegel aus.
Flexible Auswahl
Die Anlagen können bei oder auch über den nominalen Auslegungspunkt selektiert werden. So besteht die Möglichkeit, die Erstinvestition zu reduzieren (Auswahl nach Geräteleistung) oder den Fokus auf die Betriebskosten zu legen (Auswahl nach Geräte-Effizienz).

Technische Daten

Technische Daten

Produkt-Informationen

Produkt-Informationen
  • XL-CA - Hohe-Effizienz in extra hochshallgedämmter Ausführung, Energieeffizienzklasse A
  • CA - Energieeffizienzklasse A
  • SL-CA - super schallgedämmte Ausführung, Energieeffizienzklasse A
  • Bausatz LT" für Arbeiten bis -12 °C im Wärmepumpenbetrieb
  • Schalldämmung (nur für K-Ausführungen)
  • Spezial-Lüfterauslässe
  • Verstärkte, schalldämmende Isolierung
  • Hydraulikmodul
  • VPF-System (Variable Primary Flow)
  • Anbindung an eine GLT über Modbus, LonWorks, BACnet oder BACnet over-IP
  • Touchscreen-Display
  • Kältemittel-Leckagesensor

Regelung W3000+

Die neue Regelung W3000+ zeichnet sich durch fortschrittliche Funktionen und Einstellungsmöglichkeiten aus, die eigenständig entwickelt wurden. W3000+: Elektronische Regelung mit Tastatur. Es verfügt über eine einfach zu bedienende Oberfläche und ein kompaktes LC-Display, das über ein mehrsprachiges Menü (19 Sprachen stehen zur Auswahl) verfügt und so Parameter geändert und Werte ausgelesen werden können. Die Fehlerdiagnose umfasst das vollständige Alarm-Management mit der "Black-Box"-Funktion (über PC) und der Alarm-Historie (über Display oder PC) für eine bessere Analyse des Gerätebetriebes. Als Option ist KIPlink verfügbar. KIPlink - Keyboard In Your Pocket - ist die innovative, auf WiFi-Technologie basierende Benutzeroberfläche, die es ermöglicht, das Gerät direkt vom Smartphone oder Tablett aus zu bedienen. Über das integrierte Timer-Programm können vier verschiedene Profile mit je zehn Regelzeiten eingegeben werden. Die Temperaturregelung basiert auf dem exklusiven "QuickMind"-Algorithmus mit auto-adaptiver Logik, der besonders in Systemen mit geringem Systeminhalt vorteilhaft ist. Alternativ stehen auch die proportionale- oder proportional-integrale Regelung zur Verfügung. Bei Systemen mit mehreren Einheiten kann die Regelung der Geräte über optionale Kaskadenregler realisiert werden. Außerdem können der Verbrauch und die Leistung des Gerätes gemessen werden. Die Anbindung an eine Gebäudeleittechnik kann über gängige Protokolle wie Modus, BACnet, BACnet-over-IP, und Konnex erfolgen. Mit einer kompatiblen Fernbedienung können bis zu 8 Geräte bedient werden.
