FOCS2-W-G05-Y /H 8103 - 9604

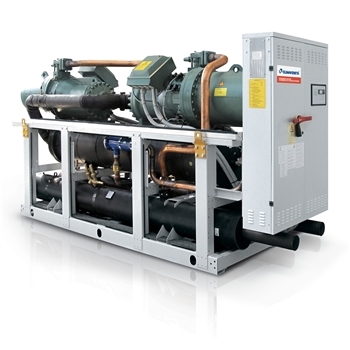

Gerät zur Innenaufstellung für die Erzeugung von Kalt-/Warmwasser. Für einen Betrieb bei niedrigen Verdichtungsverhältnissen optimierte, halbhermetische, R513A-optimierte Schraubenverdichter; Rohrbündelverflüssiger, trockener Verdampfer und elektronisches Expansionsventil. Tragrahmen aus verzinktem und PE-pulverbeschichtetem Stahlblech.
Hoher Wirkungsgrad: Der Einsatz von optimierten Verdichtern und Wärmeaustauschern mit hohen Wärmeübergangskoeffizienten ermöglicht EER-Werte von 5,1 (Version CA) bzw. von bis zu 5,6 (Version CA-E) bei Nenn-Betriebsbedingungen gemäß Eurovent.
Europa
CE
50 Hz
Themenübersicht
Produkt-Features
Features
Ausführung /CA-E
Die Ausführung /CA-E zeichnet sich durch höhere Effizienz aus, als für die ´Klasse A´ nach Eurovent vorgeschrieben ist. Die eingesetzten technischen Lösungen führen zu Betriebskostensenkungen, wodurch sich Investitionen schneller amortisieren.
Leistungsregelung
Die genaue Bereitstellung auf den benötigten Leistungsbedarf erfolgt durch eine kontinuierliche Modulierung der Heizleistung, die durch komplexe Regelungslogiken gewährleistet ist – und das stets mit optimalem Wirkungsgrad.
Schallreduzierter Betrieb
Das Gerät ist für einen schallreduzierten Betrieb ausgelegt. Mit den optional verfügbaren schallgedämmten Gehäusen können bestmögliche Schallpegel erzielt werden.
Produkt-Informationen
Produkt-Informationen- CA - Energieeffizienzklasse A
- CA-E - Ausführung mit höchster Effizienz: Energieeffizienzklasse A und besser
- H - Wärmepumpenfunktion, hydraulisch umkehrbar
- HWT Kit (High Water Temperature), für die Bereitstellung von Warmwasser bis max. 60 °C
- Integriertes Schallschutzgehäuse (Typ Basis oder Plus)
- VPF-System (Variable Primary Flow)
- Anbindung an die GLT über Modbus, LonWorks oder BACnet
W3000 TE
Die Regelung W3000 TE zeichnet sich durch fortschrittliche Funktionen und Einstellmöglichkeiten aus.
Die großformatige Tastatur und das LC-Display ermöglichen einen einfachen Zugriff auf die Geräteeinstellungen sowie vollständige Sicht auf die aktuellen Betriebszustände. Das Auslesen und Verändern der Geräteparameter erfolgt über ein mehrstufiges Menü mit wählbarer Spracheinstellung. Die LED-Symbole geben einen sofortigen Überblick der Betriebszustand der Kreisläufe, Ventilatoren und Pumpen (falls vorhanden). Optional steht ein Touchscreen mit 7.0" WVGA-Farbdisplay zur Verfügung. Der Touchscreen ermöglicht eine intuitive Navigation zwischen den verschiedenen Masken, sowie die grafische Darstellung einiger überwachter Messwerte.
Die Fehlerdiagnose umfasst ein vollständiges Alarm-Management mit „Black-Box“-Funktion (über PC) und Alarm-Historie (über PC oder LC-Display) für eine optimale Analyse des Gerätes.
Bei Systemen mit mehreren Einheiten kann die Regelung der Geräte über eine übergeordnete Regelung realisiert werden. Darüber hinaus können Energiemessungen, sowohl für den Verbrauch als auch für die Leistung, durchgeführt werden. Die Anbindung an eine Gebäudeleittechnik kann über die Protokolle Modbus, BACnet, BACnet-over-IP oder Echelon LonWorks erfolgen. Mit einer kompatiblen Fernbedienung können bis zu acht Geräte bedient werden. Über das integrierte Timer-Programm können vier verschiedene Profile mit je zehn Regelzeiten eingegeben werden. Die Temperaturregelung zeichnet sich durch die stufenlose Leistungsregelung auf der Grundlage von P-I-D-Algorithmen aus und wird über die Wasservorlauftemperatur geregelt.
Optional kann eine drehzahlgeregelte Pumpe mit variablem Volumenstrom geregelt werden (VPF-Paket).
