ERACS2-Q-G05 1062 - 2622

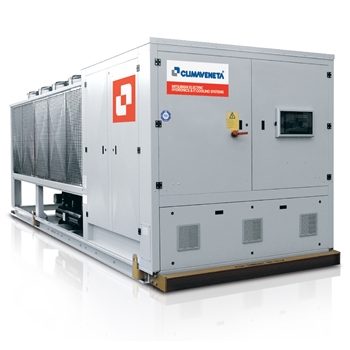

Luftgekühlte Integra-Geräte zur Außenaufstellung für 4-Leiter-Systeme 199 - 624 kW
Multifunktionales Gerät zur Außenaufstellung für den Einsatz in 4-Leiter-Systemen und zur gleichzeitigen Erzeugung von Kalt- und Warmwasser, über zwei unabhängige Hydraulikkreise. Das Gerät ist in der Lage den Bedarf an warmem und kaltem Wasser gleichzeitig durch ein System zu decken. Da kein Betriebswechsel zwischen Heizen und Kühlen erforderlich ist, bietet dieses System eine hervorragende Alternative zu herkömmlichen Lösungen aus Kühlanlage und Heizkessel. Jeder Kreislauf ist mit einem halbhermetischen Schraubenverdichter für die Verwendung von R513A, zwei wasserseitigen Rohrbündelwärmetauschern und einem versorgungseitigen Lamellenwärmetauscher ausgestattet. Die Wärmetauscher werden von beiden Hydraulikkreisläufen gemeinsam benutzt und arbeiten je nach Betriebszustand als Verdampfer oder Verflüssiger.

Produkt-Features

Features
Erweiterter Betriebsbereich
Der Volllastbetrieb ist im Sommer bis zu einer Außentemperatur von +50 °C und im Winter bis zu einer Außentemperatur von -20 °C (optional) gewährleistet. Das Gerät liefert dabei Kaltwasser-Austrittstemperaturen von -6 °C bis +20 °C.
Warmwasserbetrieb
Bereitstellung von Trinkwarmwasser bis zu 60 °C für die größtmögliche Flexibilität in der technischen Einbindung.
Energieeinsparung
Garantierte Energieeinsparungen durch die neue Free-Cooling-Managementlogik, mit der Sie im Vergleich zur herkömmlichen Logik pro Jahr 10 bis 20 % Energie einsparen können.
Exklusive Produkteigenschaft
Mit diesem Gerät kann der Bedarf an Warm- oder Kaltwasser in 4-Leiter-Systemen gleichzeitig und unabhängig, ohne Vorgabe der jeweiligen der Betriebsart abgedeckt werden.
Version XL-CA-E
Exklusive Premium-Ausführung, die einen äußert niedrigen Schallpegel mit höchster Effizienz in allen Betriebsarten vereint.

Technische Daten

Technische Daten

Produkt-Informationen

Produkt-Informationen
  • LN-CA - Schallreduziert, Energieeffizienzklasse A
  • XL-CA - Hohe-Effizienz in extra hochshallgedämmter Ausführung, Energieeffizienzklasse A
  • XL-CA-E - Extra schallreduziert, Energieeffizienzklasse A und besser
  • SL-CA - super schallgedämmte Ausführung, Energieeffizienzklasse A
  • CA - Energieeffizienzklasse A
  • Hydraulikmodul
  • VPF-Pumpen (Variable Primary Flow) für variablen Primärvolumenstrom mit integrierter Regelung
  • Elektronisches Expansionsventil
  • Anbindung an die GLT über Modbus, LonWorks oder BACnet

W3000 SE L-Platine

Die Regelung W3000 Large bietet fortschrittliche Funktionen und Algorithmen. Die Tastatur ist leicht zugänglich und mit einer umfassenden Betriebsstatusanzeige ausgestattet. Die Regelung mit detailliertem LC-Display macht den Zugriff auf die Einstellungen des Gerätes einfach und sicher. Über ein mehrstufiges Menü mit wählbarer Spracheinstellung wird der Zugriff auf die Geräteinstellungen ermöglicht. Die Fehlerdiagnose umfasst ein vollständiges Alarm-Management mit der „Black-Box“-Funktion (über PC) und der Alarm-Historie (über PC oder LC-Display) für eine optimale Analyse des Gerätes. Bei Systemen mit mehreren Einheiten kann die Regelung der Geräte durch eine übergeordnete Regelung realisiert werden. Darüber hinaus können Energiemessungen, sowohl für den Verbrauch als auch für die Leistung, durchgeführt werden. Die Anbindung an eine Gebäudeleittechnik kann über die Protokolle Modbus, BACnet, BACnet-over-IP oder Echelon LonWorks erfolgen. Bis zu zehn Bediendisplays können an eine zusätzliche Fernbedienung angeschlossen werden. Über das integrierte Timer-Programm können vier verschiedene Profile mit je zehn Regelzeiten eingegeben werden. Die Temperaturregelung erfolgt sowohl am Kalt- als auch am Warmwasserkreislauf über eine P-Band-Regelung, geführt über die Wasserrücklauftemperatur. Dadurch können verschiedene Kühl- und Heizanforderungen gleichzeitig erfüllt werden, ohne dass ein Umschalten des Betriebsmodus erforderlich ist. Das Abtauen erfolgt über eine selbst entwickelte autoadaptive Regelung, die sich durch die Überwachung zahlreicher Funktionen und Parameter auszeichnet. Dadurch können Häufigkeit und Dauer des Abtaubetriebs zugunsten einer verbesserten Energieeffizienz reduziert werden.
