Hybride VRF
HYBRIDE VRF-TECHNOLOGIE
AssortimentDe hybride VRF‑technologie is speciaal ontwikkeld om te voldoen aan de eisen van moderne gebouwarchitectuur op het gebied van efficiëntie en comfort. Deze innovatieve oplossing combineert de sterke punten van een systeem met directe expansie met die van een watergeleid systeem. Dankzij de slimme combinatie van twee energiebronnen – koudemiddel en water – en de gescheiden circuits circuleert er gegarandeerd geen koudemiddel in het gebouw.
De technologie biedt niet alleen een duurzame en toekomstbestendige oplossing in het licht van strengere wettelijke bepalingen, maar opent ook nieuwe mogelijkheden voor een eenvoudige, modulaire en flexibele planning van watergebaseerde circulatiesystemen. Hierdoor kunnen complete installaties voor verwarming en koeling op basis van hernieuwbare energiedragers in één enkel systeem worden gerealiseerd – innovatief en flexibel.
De HVRF‑systemen werken met City Multi VRF‑buitenunits waarin het koudemiddel R32 wordt gebruikt. Door de combinatie van een lagere koudemiddelvulling en een lage GWP‑waarde daalt het systeemspecifieke CO₂‑equivalent tot minder dan 21% in vergelijking met conventionele VRF‑systemen met R410A. Daarmee ben je voorbereid op toekomstige doelstellingen en regelgeving, en komen de sterke punten van deze technologie volledig tot hun recht in groene gebouwen.
Duurzame oplsossingen
Duurzame oplossingenCITY MULTI HYBRIDE VRF voor kantoorgebouwen, winkels en hotels
Hybride VRF-technologie biedt een toekomstbestendige oplossing voor gebouwen waarin geen koelmiddelleidingen in de kamers gewenst zijn. Terwijl het koudemiddel uitsluitend circuleert tussen de buitenunit, de Hybrid BC Controller en de Hydro-Unit, wordt in het gebouw zelf alleen water gebruikt als energiebron. Een slim systeem: het verbruikt immers aanzienlijk minder koelmiddel en is ideaal geschikt voor de airconditioningvereisten van de toekomst met het oog op de strengere wettelijke vereisten.
Hoe werken hybride VRF-systemen?
functieVRF VS. HVRF (HYBRIDE)
Hybride VRF-technologie is een verdere ontwikkeling van VRF-technologie. VRF-systemen zijn gebaseerd op het gebruik van koelmiddelen die rechtstreeks circuleren tussen de buiten- en verschillende binnenunits. Dankzij de variabele koudemiddelstroom kunnen VRF-systemen de koel- en verwarmingsbehoeften van verschillende zones in een gebouw afzonderlijk regelen. Het systeem maakt gebruik van complexere leidingsystemen die het koelmiddel naar de verschillende delen van het gebouw leiden.
Een HVRF-systeem combineert deze VRF-technologie met watergekoelde systemen. Hier circuleert het koelmiddel alleen tussen de buitenunit en een centrale hybride regelaar. Vanuit deze hybride regelaar wordt water gebruikt als warmtedrager, dat vervolgens naar de individuele binnenunits circuleert. Het hybride VRF-systeem minimaliseert de hoeveelheid koudemiddel die rechtstreeks naar de binnenruimtes gaat, waardoor risico's zoals koudemiddellekken in de gebouwen worden beperkt. Het combineert in wezen de energie-efficiëntie van VRF met de veiligheid en eenvoud van watergekoelde systemen.
HVRF-technologie biedt daarom de flexibiliteit en efficiëntie van een VRF-systeem, maar maakt gebruik van water als overdrachtsmedium, wat extra voordelen biedt op het vlak van veiligheid en efficiëntie.
Toepassingsgebieden
ToepassingenVOOR GEBOUWEN MET TOEKOMST
Hybride VRF-systemen worden vooral gebruikt in gebouwen waar individuele temperatuurregeling, energie-efficiëntie en veiligheid van groot belang zijn. Ze zijn met name voordelig in gebouwen met strenge regelgeving met betrekking tot koudemiddellekkage of in gebouwen die een hoger veiligheidsniveau vereisen met betrekking tot koudemiddelen.
Toepassingsgebieden waarin de City Multi hybride VRF zijn sterke punten laat zien:
Hotels
Hotels zijn plaatsen waar gasten zich veilig en comfortabel moeten voelen. In hotels scoren hybride VRF-systemen ten eerste omdat de bedrijfsmodus (koelen en verwarmen) voor elke kamer afzonderlijk kan worden ingesteld. Anderzijds worden de milde uitblaastemperaturen als zeer aangenaam ervaren. Het gebruik van een hybride VRF-systeem elimineert ook het risico op koudemiddellekkage.
Kantoorgebouwen
Verschillende ruimtes of verdiepingen kunnen verschillende klimaatvereisten hebben. Met een hybride VRF-systeem kunnen ruimtes afzonderlijk worden gekoeld of verwarmd en kan overtollige warmte in ruimtes die gekoeld moeten worden, worden gebruikt voor verwarming - of omgekeerd. Op deze manier kunnen bedrijfskosten worden bespaard.
Handel en detailhandel
Verschillende winkels kunnen verschillende temperatuurvereisten hebben, afhankelijk van de klantfrequentie, de grootte en de verkochte producten. De voordelen van een HVRF-systeem komen daarom ook tot hun recht in grote winkels, vooral als er geen koelmiddelleidingen nodig zijn in de ruimten waar mensen aanwezig zijn. De flexibele planning en het ontwerp van het systeem bieden ook voordelen wanneer ruimtes later opnieuw worden ingedeeld.
Wooncomplexen
Hybride VRF-systemen zijn bijzonder geschikt in wooncomplexen van hoge kwaliteit waar bewoners individuele temperatuurregeling in hun units wensen. Voor eigenaars of beheerders kunnen de energiebesparingen van hybride VRF-systemen ook leiden tot lagere exploitatiekosten.
Voordelen
VoordelenHet watergeleide systeem garandeert een groot comfort met een hoge energie-efficiëntie. Dit wordt mogelijk gemaakt door de nieuwste generatie invertercompressortechnologie, aluminium warmtewisselaars met een groot oppervlak en de consequente ontwikkeling van alle systeemcomponenten voor een hoge seizoensgebonden energie-efficiëntie.
Met hybride VRF-technologie wordt er alleen koudemiddel gebruikt van de buitenunit naar de centrale koudemiddelverdeler. De energie wordt dan uitgewisseld met water, dat vervolgens naar de te klimatiseren kamers wordt geleid. Dankzij het gebruik van water als warmtedrager, is DIN EN 378 niet van toepassing in individuele kamers.
De moderne hybride VRF-systemen werken met City Multi VRF buitenunits die het koelmiddel R32 gebruiken. De combinatie van een lagere koudemiddelvulling en een lage GWP-waarde verlaagt het systeemspecifieke CO2-equivalent tot minder dan 21% in vergelijking met conventionele VRF-systemen met R410A. Dit betekent dat je goed voorbereid bent op toekomstige wettelijke vereisten.
HVRF-systemen kunnen worden geregeld met alle regelaars uit het brede Mitsubishi Electric assortiment - intuïtief te bedienen via knoppen, touchscreen of Windows-interface, lokaal of via interfaces als systeemregelaars voor centrale bediening en bewaking van complete gebouwen en gebouwencomplexen. Intelligente regeling voor efficiënt energiebeheer en maximale kostentransparantie.
Alle benodigde hydraulische componenten zijn al opgenomen in het hybride VRF-systeem. De geïnstalleerde pompen zijn geoptimaliseerd voor een variabel waterdebiet en voorzien de binnenunits van het nodige koude/warme water. Dankzij de invertertechnologie zijn er geen buffervaten nodig. Er zijn slechts twee leidingen met een zeer kleine doorsnede nodig voor gelijktijdig koelen en verwarmen. Dit vereenvoudigt de installatie aanzienlijk.
Het water in het interne circuit van de HVRF-systemen zorgt voor zachte uitblaastemperaturen en een bijzonder stille werking van de binnenunits - en dus voor aanzienlijk meer klimaatcomfort in elke kamer.

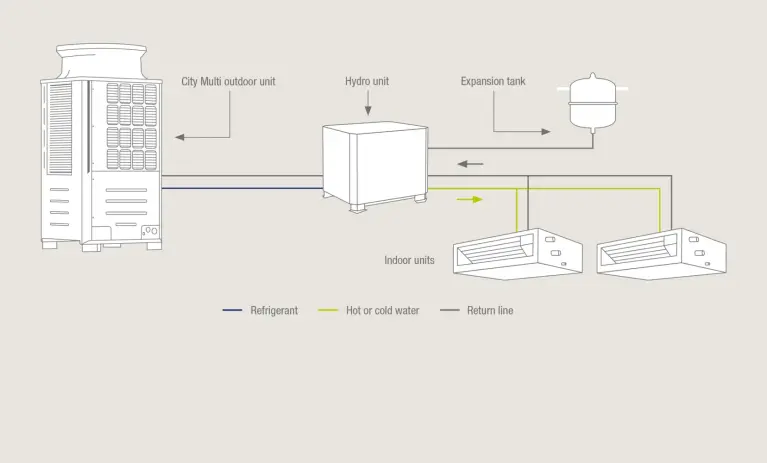

Y-serie: verwarmen of koelen
Y-serie- Koelen of verwarmen naar keuze, met een minimaal gebruik van koelmiddel dankzij de innovatieve hybride VRF‑technologie.
- De hybride VRF Y‑serie combineert de voordelen van een VRF‑systeem met directe verdamping met die van een watergekoeld systeem.
- Er is geen vorstbeveiliging nodig in het watercircuit.
- Er is geen hydraulische balancering vereist.
- Er hoeven geen complexe systeemconfiguraties te worden gepland.
- De Y‑serie vormt een unieke oplossing wereldwijd.

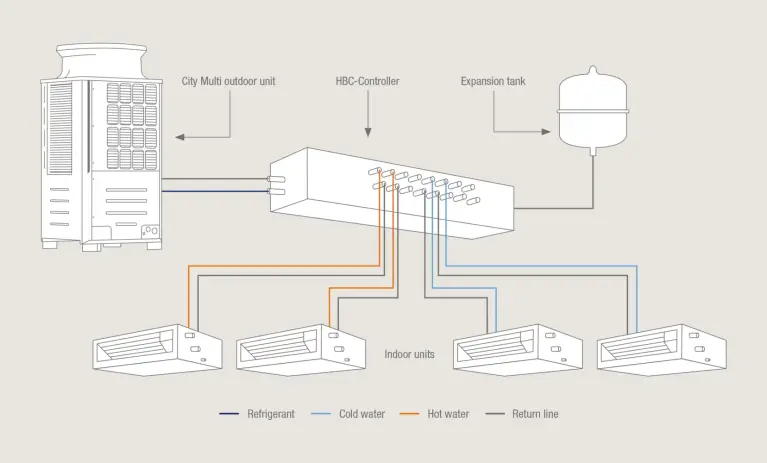

R2-serie: gelijktijdig verwarmen en koelen
R2-serie- In de hybride R2 VRF‑variant verbindt de hybride BC‑controller de buitenunit met de binnenunits.
- De BC‑controller maakt warmte‑uitwisseling mogelijk tussen het koelmiddel in het buitencircuit en het water in het binnencircuit.
- Ingebouwde pompen transporteren het water naar de laatste binnenunit.
- De maximale afstand tot de laatste binnenunit bedraagt 60 meter.
Hybride BC Controller
De koelmiddelen R410A of R32 worden gebruikt om energie te transporteren tussen de buitenunit en de hybride BC Controller. De hybride BC-controller wisselt energie uit tussen het koelmiddelcircuit en het gesloten watercircuit van de binnenunits.
Op elk systeem kunnen twee Master Controllers worden aangesloten, elk met 8 of 16 uitgangen voor binnenunits. Deze configuratie maakt het mogelijk om een flexibel airconditioningsysteem te realiseren dat aan individuele eisen kan worden aangepast
De hydraulische module
De hydraulische module is het belangrijkste onderdeel van het systeem dat de City Multi-buitenunit verbindt met het watercircuit voor de binnenunits. De geïntegreerde platenwarmtewisselaar wisselt energie uit tussen het koelmiddel en het water. De pomp stuurt vervolgens het water op de juiste temperatuur naar de binnenunits, afhankelijk van de behoeften.
