CITY MULTI VRF-SYSTEEM VAN MITSUBISHI ELECTRIC
AssortimentIndividuele oplossingen voor airconditioning en verwarming voor grote gebouwen
Ons VRF-systeem City Multi VRF, voorzien van het toekomstbestendige koudemiddel R32, biedt innovatieve systeemoplossingen die nu al voldoen aan de toekomstige eisen van de industrie. Het City Multi VRF-systeem garandeert een efficiënte klimaatregeling in gebouwen, maakt individuele temperatuurregeling mogelijk en biedt een uitgebreide reeks aanpassingsmogelijkheden. Door de invertertechnologie kan de stroom van het koudemiddel worden afgestemd op de specifieke eisen van afzonderlijke kamers of ruimtes, waardoor een nauwkeurige regeling van de temperatuur in verschillende zones en ruimtes mogelijk is.
Voordelen van City Multi VRF-systemen
Voordelen van City Multi VRF-systemenDe City Multiserie is ideaal voor grote gebouwen met hoge eisen op het gebied van klimaatregeling en behoefte aan volledig individuele oplossingen.
Dankzij de basisfuncties, de meest geavanceerde compressortechnologie en moderne ventilatoren behalen VRFsystemen een zeer hoog rendement. Ook de constructie van de units speelt hierin een rol: de driedelige luchtinlaat en de toepassing van hoogwaardige, innovatieve componenten zorgen voor een doordacht, energiezuinig ontwerp. Het strakke design van de unit past bovendien naadloos in elke architecturale omgeving.
De nieuwe YXMserie behaalt de allerbeste seizoensrendementen en voldoet aan alle wettelijke eisen voor hoogperformante gebouwbeheertechniek. Dankzij de nieuwe VFTwarmtewisselaar met verticale platte buizen, de verbeterde ventilatortechnologie en het gebruik van koudemiddel R32, bereikt de serie maximale SEER en SCOPwaarden. Zo krijg je een bijzonder laag energieverbruik in koel én verwarmingsmodus, wat een merkbare daling van de operationele kosten oplevert.
De YXMserie gebruikt een gepatenteerde aluminium warmtewisselaar met verticale platte buizen (VFT). Dankzij de compacte verticale opbouw en de dubbele buisstructuur van de koudemiddeldistributie wordt het koudemiddel homogeen verdeeld. Deze constructie vergroot het effectieve warmtewisselingsoppervlak, vermindert de benodigde koudemiddelhoeveelheid en verlaagt het energieverbruik — voor maximale efficiëntie en lagere exploitatiekosten.
De centrale besturingseenheid van City Multi VRF zorgt voor eenvoudige controle en onderhoud van het systeem. Storingen en problemen kunnen in een vroeg stadium worden opgespoord en verholpen, waardoor de uptime en efficiëntie worden gemaximaliseerd.
De warmtewisselaar heeft een anticorrosiecoating en is verdeeld in meerdere segmenten die je afhankelijk van de behoefte kan activeren of deactiveren. Gladde lamellen voorkomen ophoping van vuil, terwijl drainagesleuven en een speciale uitsparingsstructuur zorgen voor een snelle afvoer van water. Het resultaat: een betere warmteoverdracht, betrouwbare ontdooiing en een lange levensduur, zelfs onder zware bedrijfsomstandigheden.
Duurzame oplossingen
CITY MULTI VRF - voor grote en complexe gebouwen
Van kantoorgebouwen tot winkelcentra: met de City Multi VRF-systemen kunt u grote en complexe gebouwen flexibel en bijzonder energiezuinig klimatiseren. Het vermogensbereik van de buitenunits is net zo groot als de selectie binnenunits. Afhankelijk van de serie kan je één ruimte verwarmen terwijl je een andere koelt, of het gebouw koelen of verwarmen. Bovendien zetten de VRF buitenunits een verdere stap naar de toekomst met R32 koelmiddel.
City Multi VRF
PUMY-P (12,5 - 22,4 kW)
City Multi VRF
PUHY-P (22,4 - 56 kW)
City Multi VRF

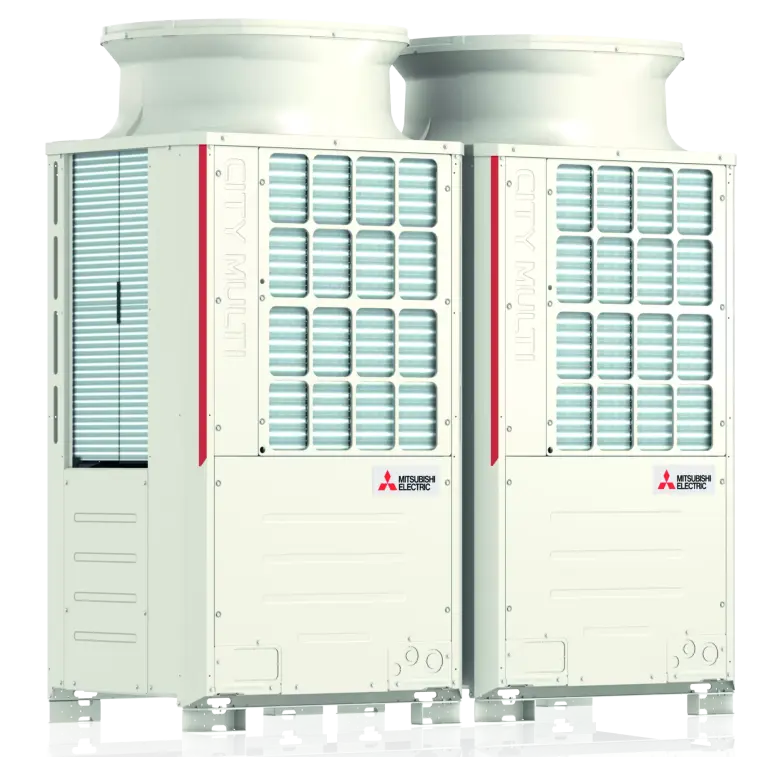

PUHY-EP (113 - 150 kW)
City Multi VRF
PUHY-EP (61,5 - 108 kW)
City Multi HVRF
PURY-P (22,4 - 56 kW)
1-weg cassette units
PMFY-P (2,2 - 4,5 kW)
Plafondonderbouwunit
PCFY-P (4,5 - 14 kW)
Vloerunits
PFFY-P (2,2 - 7,1 kW)Hoe werken VRF-systemen?
FunctieVRF-technologie eenvoudig uitgelegd
VRF-systemen vormen een efficiënte, duurzame en toekomstgerichte oplossing voor verwarming, koeling, ventilatie en warmwaterbereiding in gebouwen. De afkorting VRF staat voor "Variable Refrigerant Flow", wat inhoudt dat VRF-technologie gebruikmaakt van een flexibel koudemiddelsysteem dat circuleert tussen een centrale buitenunit en diverse binnenunits. Hierdoor wordt individuele zoneregeling mogelijk, waarbij verschillende delen van een gebouw onafhankelijk van elkaar kunnen worden gekoeld en/of verwarmd.
VRF-systemen passen het koel- of verwarmingsvermogen continu aan op basis van de actuele vraag, waardoor alleen zoveel energie wordt verbruikt als daadwerkelijk nodig is. Het gebruik van inverters regelt het compressorvermogen om de temperatuur nauwkeurig te beheren. De BC-controller (gebouwencontroller) maakt centrale regeling, bewaking en onderhoud op afstand van het volledige systeem mogelijk. VRF-technologie zorgt dus voor een preciezere temperatuurregeling, geïndividualiseerde zoneregeling, verhoogde energie-efficiëntie en naadloze integratie in gebouwautomatiseringssystemen. In vergelijking met conventionele airconditioningsystemen kan VRF-technologie op maat gemaakte oplossingen bieden voor een breed scala aan toepassingen in gebouwen, en is het daarom vaak de voorkeurskeuze in moderne, complexe gebouwen.
Toepassingsgebieden
ToepassingenFlexibiliteit voor verschillende soorten gebouwen
De flexibiliteit van City Multi VRF maakt het ideaal voor een breed scala aan toepassingen. Van woon- en kantoorgebouwen tot hotels en winkels, de technologie biedt optimale oplossingen voor verschillende soorten gebouwen en groottes. Dankzij het modulaire ontwerp kunnen systemen eenvoudig worden uitgebreid of verkleind om te voldoen aan veranderende eisen.
Toepassingsgebieden waarin City Multi VRF zijn sterke punten laat zien:
1. Bedrijfsgebouwen en kantoorcomplexen:
City Multi VRF is ideaal voor kantoorgebouwen en commerciële faciliteiten waar individuele zoneregeling en energie-efficiëntie cruciaal zijn. Verschillende kantoorverdiepingen of bedrijfsruimten kunnen onafhankelijk van elkaar worden gekoeld of verwarmd om het comfort van de werknemers te maximaliseren en het energieverbruik te minimaliseren.
2. Hotels en accommodatie:
In de hotelsector maakt City Multi VRF een nauwkeurige regeling van de kamertemperatuur in de kamers mogelijk, wat een aangenaam verblijf garandeert. Tegelijkertijd kan het systeem zorgen voor een optimale airconditioning in gemeenschappelijke ruimten.
3. Onderwijsinstellingen:
Scholen, universiteiten en onderwijsinstellingen profiteren van de flexibele zoneregeling van City Multi VRF. Verschillende klaslokalen en zones kunnen worden aangepast om een aangename leeromgeving te creëren.
4. Gezondheidszorg:
Ziekenhuizen en medische instellingen stellen hoge eisen aan de kwaliteit van de binnenlucht en de temperatuurregeling. City Multi VRF kan aan deze eisen voldoen en tegelijkertijd energiezuinige oplossingen bieden.
5. Detailhandel:
In de detailhandel kunnen City Multi VRF-systemen de airconditioning in verkoopruimten optimaliseren om het comfort van de klant te garanderen en tegelijkertijd de energiekosten te verlagen.
6. Residentieel:
City Multi VRF is ook geschikt voor residentiële complexen. Bewoners kunnen de temperatuur in hun appartement individueel aanpassen terwijl het systeem in zijn geheel efficiënt werkt.
7. Restaurants en catering:
City Multi VRF-technologie biedt restaurants de flexibiliteit om verschillende ruimtes, zoals eetzalen en keukens, efficiënt te klimatiseren.
R2-serie: Gelijktijdig koelen en verwarmen met warmteterugwinning
R2-serieVeelzijdige klimaatregeling, geoptimaliseerd voor het hele jaar
De R2-serie van Mitsubishi Electric is het enige warmteterugwinningssysteem ter wereld dat gelijktijdig koelen en verwarmen mogelijk maakt met slechts twee leidingen. Warmte-energie die tijdens het koelen aan een kamer wordt onttrokken, kan worden gebruikt om andere kamers te verwarmen of om water te verwarmen. Nog een efficiëntiebonus: door gebruik te maken van een speciale boosterunit is het ook mogelijk om water tot 70 °C te verwarmen in hetzelfde systeem. Het centrale onderdeel van elk City Multi VRF R2-systeem is de BC regelaar, die als koudemiddelverdeler een koel- en regelunit vormt met de buitenunit voor warmteterugwinning.
Belangrijkste kenmerken van de R2-serie:
- Elke binnenunit kan afzonderlijk worden gebruikt in de koel- of verwarmingsmodus
- De opgewekte energie wordt verder gebruikt in het proces
- Minder aansluitpunten en dus minder kans op lekkage
- Geen onderbrekingen bij het wijzigen van de bedrijfsmodus van de buitenunit en daardoor stabiele werking van de binnenunits
- Warmteterugwinning met een systeem COP van meer dan 8
Y-serie: Verwarmen of koelen - altijd energiezuinig
Y-serieIntelligente efficiëntie, gepersonaliseerd comfort
De Y-serie is een flexibel en krachtig airconditioningsysteem dat maximaal klimaatcomfort combineert met de grootst mogelijke energie-efficiëntie. Het 2-pijpssysteem voor afwisselend koelen of verwarmen verbindt tot 50 binnenunits van verschillende ontwerpen in slechts één koelcircuit. Een grote selectie binnenunits, uitgebreide regelopties en vele andere sterke punten maken van de Y-serie een bijzonder efficiënte oplossing voor toepassingen variërend van hotels tot kantoorgebouwen.
Belangrijkste kenmerken van de Y-serie:
- Hoog seizoensgebonden energierendement
- Individuele temperatuurregeling op elke binnenunit binnen de respectieve bedrijfsmodus
- Zubadan-technologie van VRF-buitenunits voor 100% prestaties bij buitentemperaturen tot -15°C
- Tot 50 binnenunits kunnen worden geïntegreerd in slechts één koelcircuit
- Ruimtebesparende installatie dankzij compacte afmetingen
YXM-serie: eenvoudig toegang en vlot onderhoud
nieuw YXM-serieGeïntegreerd risicobeheer voor maximale veiligheid
De YXM‑serie van Mitsubishi Electric biedt een volledig geïntegreerd risicobeheer voor moderne klimaatsystemen. Het systeem voldoet aan alle relevante veiligheidsnormen (IEC 60335‑2‑40 en EN378*) en combineert slimme sensortechnologie met geautomatiseerde alarmfuncties.
Elke binnenunit bewaakt continu de ruimte met een koelmiddelsensor. Bij een lek wordt onmiddellijk een alarm geactiveerd via de afstandsbediening en kan dit worden doorgestuurd naar een centrale meldkamer. Afhankelijk van het project kunnen optionele afsluitkranen worden toegevoegd om de verspreiding van koelmiddel te beperken en het getroffen gebied snel en veilig af te sluiten.
Belangrijkste kenmerken van YXM-serie
- Volledige naleving van veiligheidsnormen
- Veligheid zonder compromissen
- Flexibele veiligheidoplossingen
- Minimale impact bij lekkage
- Continu bedrijfscomfort
- Betrouwbaar en toekomstbestendig
