Hybride VRF-systeem

Innovatieve City Multi Hybrid VRF-systemen van Mitsubishi Electric

Blog artikel 21.03.2022

Het City Multi Hybrid VRF-systeem biedt een unieke oplossing. De sterke punten van een systeem met directe expansie worden gecombineerd met die van een systeem met watertoevoer - met een hoge energie-efficiëntie, individueel comfort en een aanzienlijk lager brandstofverbruik.

Het systeem biedt niet alleen de best mogelijke oplossing met betrekking tot de strengere voorschriften, maar biedt ook nieuwe mogelijkheden om waterbesparende systemen efficiënt en modulair te plannen. Met het hybride VRF-systeem van de R2-serie kan je vanuit huis eenvoudig alle beschikbare binnenunits bedienen in de verwarmings- of koelmodus.

Voordelen in één oogopslag:

Hoge energie-efficiëntie
Meer klimaatvriendelijkheid
Significant verwarmen en koelen met warmteterugwinning
Flexibele planning
Makkelijke installatie en onderhoud
Maximaal comfort

Download de City Multi Hybrid VRF brochure

Keuze uit twee hybride VRF-varianten

Onze HVRF-systemen

Hybride VRF als R2-systeem

Gelijktijdige koeling en verwarming met warmteterugwinning

De R2-serie maakt verwarming en koeling mogelijk via een tweepijpssysteem en de zogenaamde Hybrid BC-regelaar.
Elke afzonderlijke binnenunit van het hybride VRF-systeem kan in de R2-variant onafhankelijk worden bediend in de verwarmings- of koelingsmodus.
In dit geval wordt de warmte van de te koelen ruimten elders gebruikt voor verwarming.

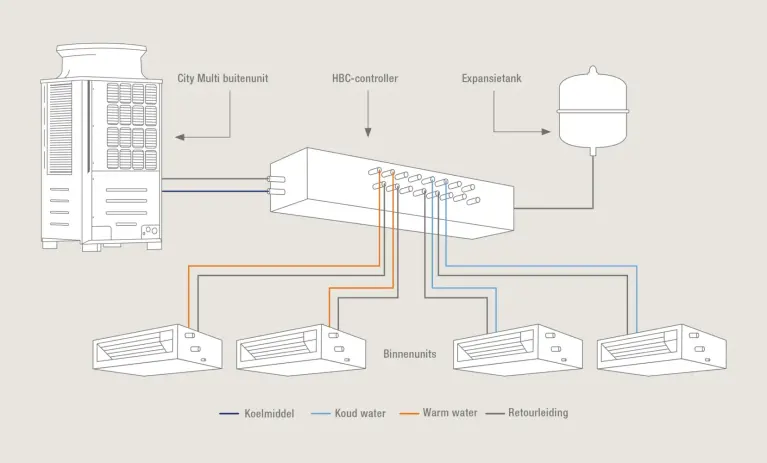

Functioneel schema Hybride VRF als R2-systeem

Hybride VRF als Y-systeem

Coeling van verwarming

De Hybrid VRF Y-serie maakt het mogelijk te koelen of te verwarmen op basis van de standaard geïntegreerde warmtepompfunctie.
De Y-serie maakt gebruik van een hydro-unit met geïntegreerde platenwarmtewisselaar om energie uit te wisselen tussen koelmiddel en water.
De invertergestuurde pomp zorgt er vervolgens voor dat het temperatuurgeregelde water naar de binnenunits wordt gestuurd zoals vereist.

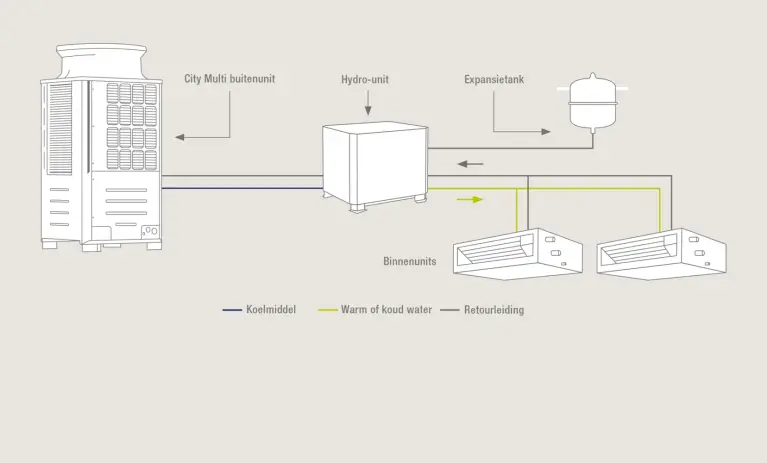

Werkingsschema Hybride VRF als Y-systeem

Voordeel energie-efficiëntie en meer klimaatvriendelijkheid

Klimaatvriendelijkheid

Hybride VRF-systemen staan bekend om hun hoge energie-efficiëntie en kunnen zo een beslissende bijdrage leveren om te voldoen aan de richtlijnen voor moderne, efficiënte gebouwen. Dit wordt mogelijk gemaakt door de nieuwste generatie invertercompressortechnologie, aluminium warmtewisselaars met een groot oppervlak en de consequente ontwikkeling van alle systeemcomponenten voor een hoge energie-efficiëntie.

De invertergestuurde compressoren van de buitenunits hebben een bijna traploze regeling en leveren alleen het vermogen dat daadwerkelijk in het gebouw nodig is.

De moderne hybride VRF-systemen werken met City Multi VRF-buitenunits R32 De combinatie van verminderde koudemiddelvulling en lage GWP-waarde vermindert het systeemspecifieke CO equivalent tot₂ minder dan 21% in vergelijking met conventionele VRF-systemen met R410A. Dat is al minder dan het quotum dat de F-gasverordening vanaf 2030 voorschrijft.

Zijn sterke punten komen tot uiting in groene gebouwen en in certificeringen volgens LEED, BREEAM of DGNB.

Beeld van een boom voor een kantoorgebouw

Voordeel sterk verminderde koelmiddelvulling

Koelmiddelvulling

Voor het gebruik van R32 in ruimten waar mensen aanwezig zijn, moet aan veiligheidsnormen worden voldaan. Deze normen zijn gebaseerd op de verhouding tussen de grootte van de ruimte en de hoeveelheid koudemiddel en zijn vastgelegd in nationale en internationale normen (bijv. DIN EN 378 en IEC 60335).

Met de Hybrid VRF-technologie kan aan alle eisen van een VRF-systeem worden voldaan met inachtneming van de normen, bijvoorbeeld bij gebruik van R32-brandstof. Dit is te danken aan het feit dat de vereiste onderdelen in de ruimten en dus ook het gebruik van de nodige brandveiligheidsvoorschriften tot een minimum zijn beperkt.

Bij hybride VRF-technologie wordt alleen koudemiddel gebruikt van de buitenunit naar de centrale koudemiddelverdeler. De energie van de warmte wordt via platenwarmtewisselaars overgedragen op het water, dat vervolgens naar de geklimatiseerde ruimten gaat. Zo kunnen ook projecten worden gerealiseerd waarbij de hoeveelheid koelmiddel zo laag mogelijk moet worden gehouden of waarbij geen koelmiddelleidingen gewenst zijn in ruimten waar mensen aanwezig zijn.

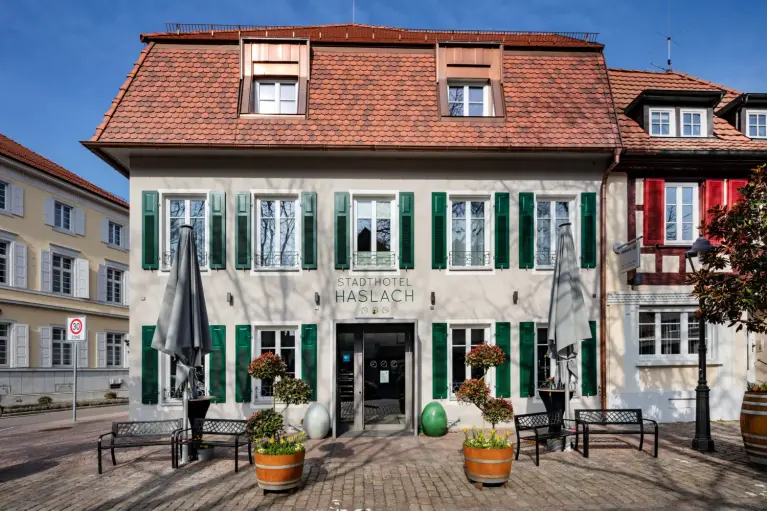

Afbeelding van de voorgevel van het Stadthotel Haslach

Voordeel flexibele planning, montage en onderhoud

Planning, montage en onderhoud

De hybride VRF-technologie is speciaal ontworpen om te voldoen aan de eisen van de moderne gebouwarchitectuur en biedt nieuwe mogelijkheden voor de flexibele en modulaire planning van waterbeheersystemen.

Dankzij een breed scala aan binnenunits kunnen alle soorten ruimten worden geklimatiseerd met het Hybrid VRF-systeem. Hybride VRF-technologie maakt de grootst mogelijke flexibiliteit mogelijk in het gebruik en de indeling van de ruimte, en in het gebruik van de functies voor de gebruiker. Het kan soepel worden verbonden met het beheersysteem van het gebouw op hoger niveau.

In het hybride VRF-systeem zijn alle belangrijke hydraulische componenten reeds aanwezig. Alleen het expansievat moet nog worden vastgesteld. In plaats van koperen leidingen kunnen in het gebouw kunststof leidingen worden geïnstalleerd. Een koellektest op de binnenunits overeenkomstig de F-gasverordening is niet nodig. Dit bespaart veel tijd en geld bij het onderhoud van de systemen.

Met deze sterke punten kunnen complete systemen voor verwarming en koeling op basis van hernieuwbare energiebronnen in één systeem worden gerealiseerd - innovatief en flexibel.

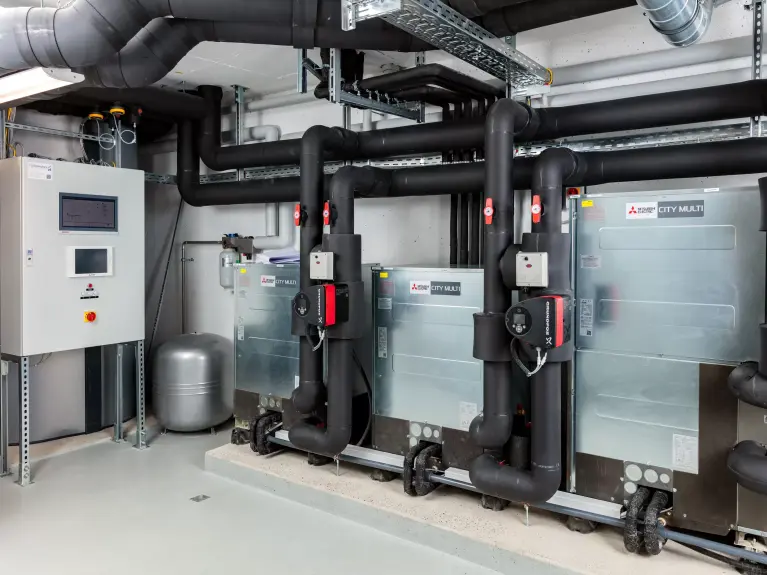

Foto van het HVRF-systeem van Mitsubishi Electric in Stadthotel Haslach

Voordeel connectiviteit

Connectiviteit

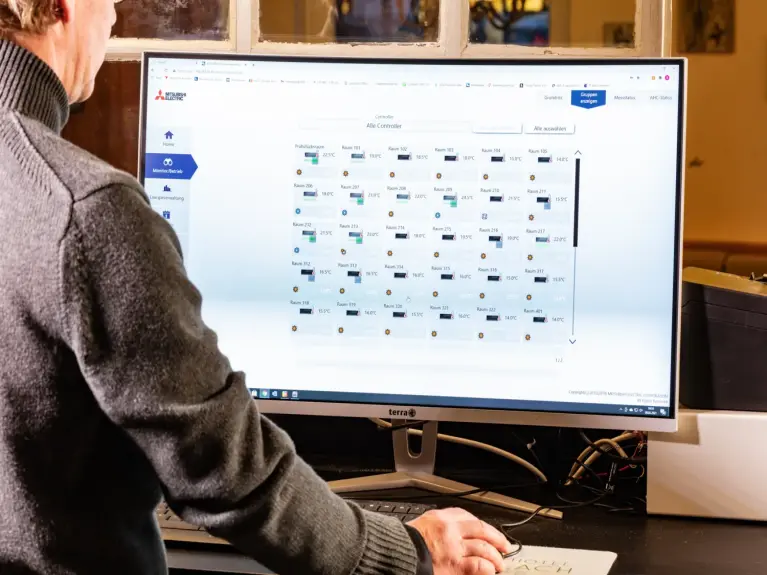

Intelligente regeling voor efficiënt energiebeheer en maximale kostentransparantie: Hybride VRF-systemen kunnen worden geregeld met alle regelaars uit het brede Mitsubishi Electric assortiment: alle communicatie verloopt via de M-Net databus. Aanvullende communicatietechnologie achteraf is niet nodig. De bedrijfsgegevens van het systeem kunnen gemakkelijk worden overgedragen via een USB-poort op het printscherm.

Voor gebruikers zijn de bedieningselementen eenvoudig te bedienen - intuïtief via toetsen, touchscreen of Windows-interface, lokaal of via interfaces, als systeemondersteuning voor centrale bediening en beheer van complete gebouwen en gebouwencomplexen.

HVRF

We need your consent to load the Vimeo service!

We use a third party service to embed video content that may collect data about your activity. Please review the details and accept the service to watch this video.

This content is not permitted to load due to trackers that are not disclosed to the visitor. The website owner needs to setup the site with their CMP to add this content to the list of technologies used.

Hybride VRF-systeem

Het City Multi Hybrid VRF-systeem van Mitsubishi Electric biedt een unieke oplossing voor het combineren van de voordelen van een systeem met directe expansie met die van een watergebaseerd systeem. Verwarmen en koelen met hoge energie-efficiëntie, individueel comfort en een aanzienlijk verminderd warmteverlies. HVRF-systemen zijn daarom bijzonder geschikt voor toepassing in hotels, kanaalboulevards of in het hoeksegment.

Toepassingsgebieden

Praktijk

Hotels

Scoren hybride VRF-systemen enerzijds omdat de bedrijfsmodus (koelen en verwarmen) voor elke kamer afzonderlijk kan worden ingesteld. Anderzijds worden de milde ontladingstemperaturen als zeer aangenaam ervaren.

Inzeer

Geschikt voor kantoorgebouwen waarin bijvoorbeeld overtollige warmte in te koelen ruimten moet worden gebruikt voor verwarming. Op die manier kan worden bespaard op de exploitatiekosten.

Handel en detailhandel
