SYSTÈMES DE CHAUFFAGE ET DE REFROIDISSEMENT DURABLES POUR LES GRANDS BÂTIMENTS
Référence pour le refroidissement et le chauffage efficaces d'un immeuble de bureaux
BerlinÀ Berlin, une ville qui ne dort jamais et qui est constamment en mouvement, des efforts considérables sont déployés pour construire un avenir vert et durable. Prenez par exemple la Tour East Side, qui, en tant que nouveau repère, relie les quartiers dynamiques et créatifs de Friedrichshain et Kreuzberg. Lors de la construction de cette tour, les techniques les plus récentes en matière de durabilité ont été mises en œuvre. Du recyclage des matériaux à l'évitement des composés organiques volatils en passant par un système de gestion de l'énergie de classe mondiale, tout est axé sur le chauffage et le refroidissement durables, avec des techniques de refroidissement de pointe.
- Confort de haute qualité
- Coûts opérationnels minimaux
- Impact environnemental limité
- Efficacité optimale
- Systèmes de contrôle intelligents
Situation de départ
DurabilitéEDGE EAST SIDE BERLIN : UN MODÈLE DE DURABILITÉ DANS LES GRANDS BÂTIMENTS

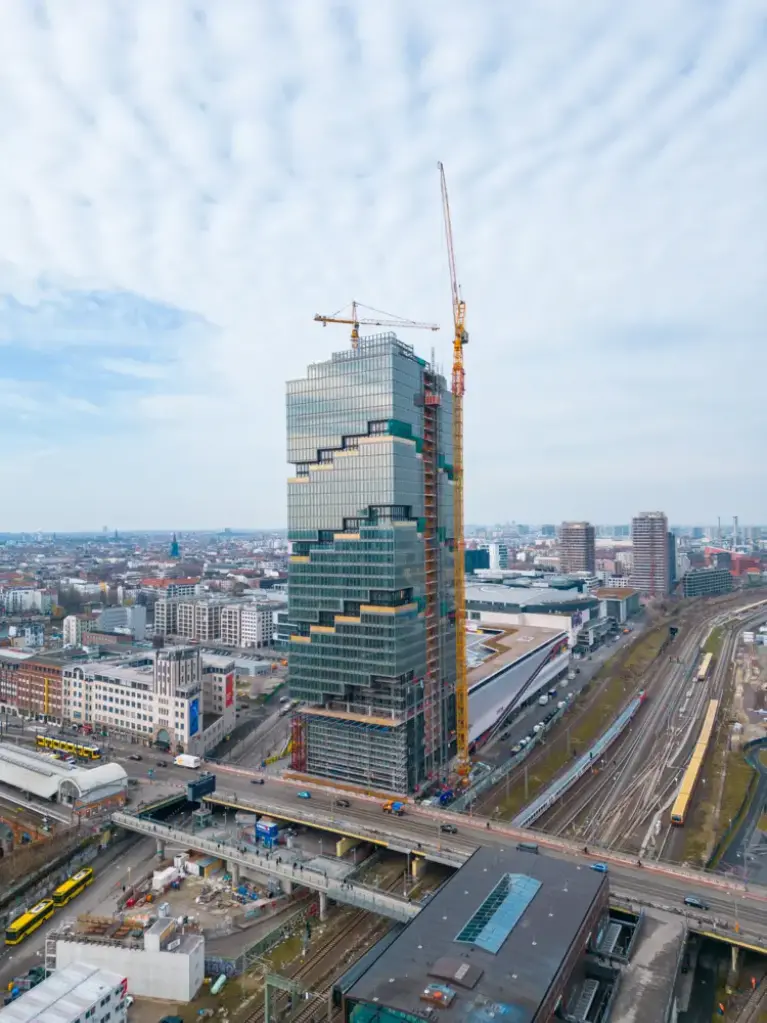

L'EDGE East Side à Berlin, stratégiquement situé près de la station de métro Warschauer Straße, établit une nouvelle norme pour les grands bâtiments durables en Allemagne. Avec ses 142 mètres de hauteur et plus de 65 000 mètres carrés de bureaux, il deviendra un repère emblématique dans le panorama de Berlin. Sa conception innovante et ouverte, qui mêle les besoins urbains modernes à des éléments naturels, crée des espaces inspirants et énergétiques qui invitent les gens à entrer. Amazon, en tant que locataire principal, occupera 28 des 36 étages, et la fin du projet est prévue pour 2023.
L'EDGE East Side est un pionnier en matière de gratte-ciel selon les principes établis par le Sénat de Berlin. Le bâtiment n'est pas seulement conçu comme un lieu de travail ; il est destiné à former une communauté vivante. Ainsi, il répond aux exigences les plus élevées en matière de qualité de construction, de durabilité, et de bien-être et de santé des utilisateurs. C'est dans cette optique que le système de chauffage et de refroidissement a été conçu avec la durabilité et la résilience au cœur de ses valeurs fondamentales.
CRITÈRES POUR LE SYSTÈME DE CLIMATISATION DU BÂTIMENT
ExigencesCONCEPTION D'INSTALLATION AXÉE SUR L'ÉCONOMIE D'ÉNERGIE ET L'IMPACT ENVIRONNEMENTAL MINIMAL
Ce bâtiment est intelligemment conçu pour gérer l'énergie et améliorer automatiquement le confort des résidents avec les dernières technologies. Le système utilise des informations en temps réel pour ajuster des éléments tels que l'éclairage et le chauffage ou la climatisation en fonction du nombre de personnes dans une pièce et de leur emplacement. Il assure également un apport supplémentaire en air frais dans les parties fréquentées du bâtiment. Tout le monde dans le bâtiment peut profiter immédiatement de ces fonctionnalités intelligentes. Il existe même une application pour votre téléphone qui vous permet de contrôler votre propre éclairage et température. Le bâtiment surveille également en permanence tout et apporte de petites modifications pour s'assurer qu'il tient ses promesses en matière de durabilité. Les technologies d'économie d'énergie installées dans le bâtiment sont cruciales pour la préservation à long terme de l'environnement et pour une gestion énergétique efficace.
Le cahier des charges de ce bâtiment contemporain et polyvalent mettait l'accent sur le confort, la réduction des coûts opérationnels et la minimisation de l'empreinte environnementale autant que possible. Ce profil exigeant est relevé grâce à une conception de système réfléchie qui assure la climatisation via deux systèmes de ventilation centraux avec récupération de chaleur, reliés au réseau de chauffage urbain, et quatre refroidisseurs d'air. Les refroidisseurs d'air extérieurs de Climaveneta, une filiale de Mitsubishi Electric, sont équipés de compresseurs à vis pilotés par onduleur i-FX-G05 offrant des capacités de refroidissement entre 599 et 842 kW. La conception de la série i-FX, axée sur la durabilité, atteint les normes d'efficacité requises et contribue à la vision avant-gardiste du promoteur immobilier.
QUELLE SOLUTION A ÉTÉ CHOISIE POUR LA HAUTE TOUR ?
Groupes d'eau glacéeGroupes d'eau glacée À VIS PILOTÉS PAR ONDULEUR DE CLIMAVENETA, UNE FILIALE DE MITSUBISHI ELECTRICc

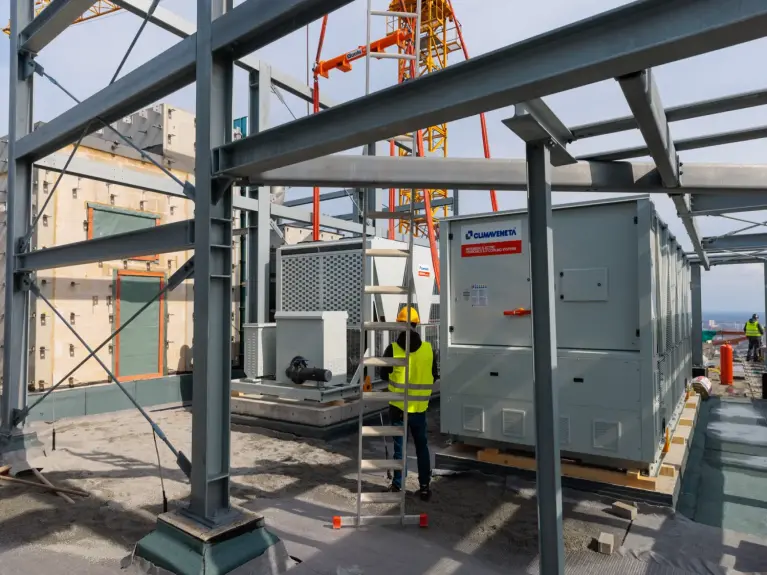

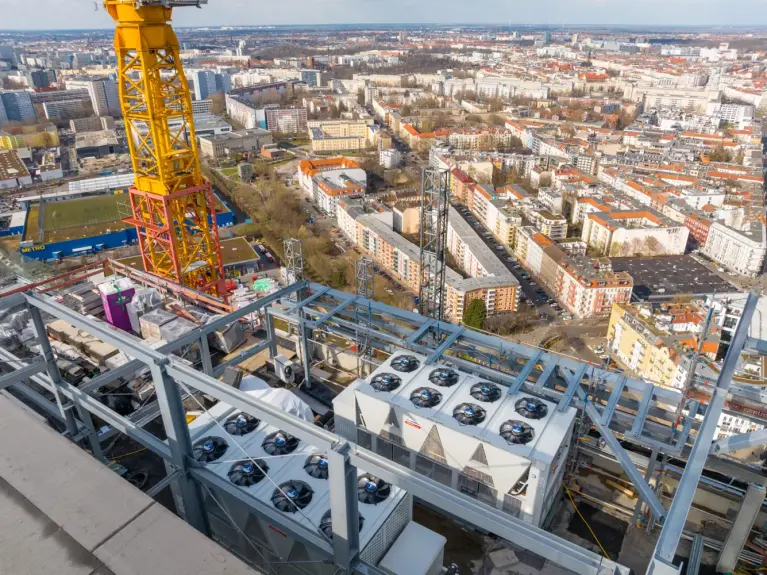

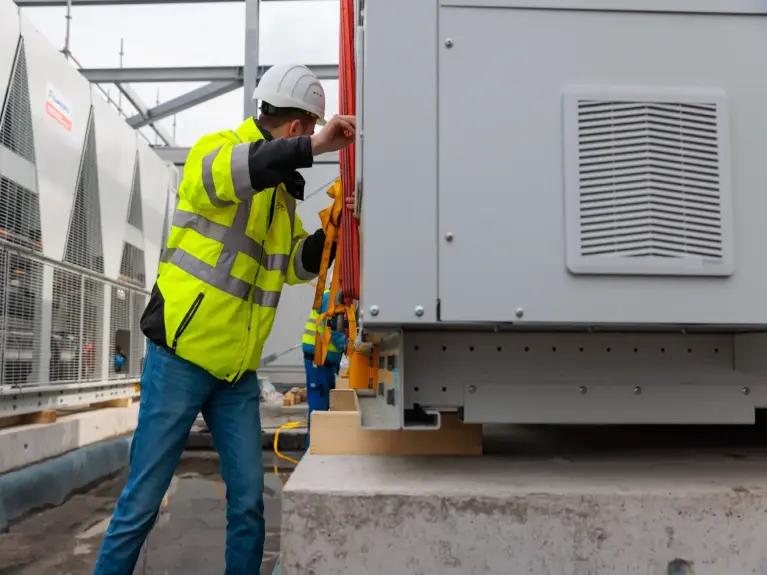

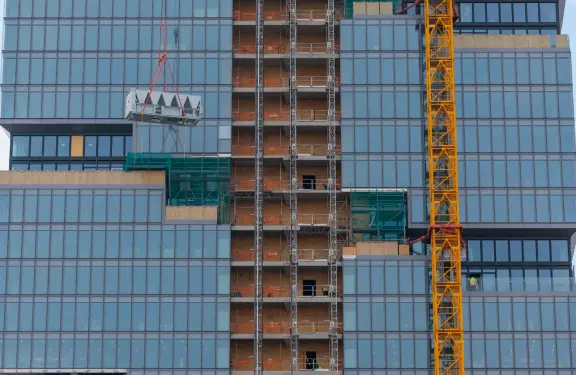

Les refroidisseurs d'air sélectionnés servent d'exemple en offrant un confort amélioré, des coûts opérationnels réduits et une empreinte écologique minimale, une combinaison rarement vue dans des unités de cette classe de capacité. Les unités, pesant entre 6 700 et 9 700 kg, ont été levées jusqu'à 142 mètres de hauteur sur le toit de la tour en trois heures, à l'aide d'une grue fournie par le client.

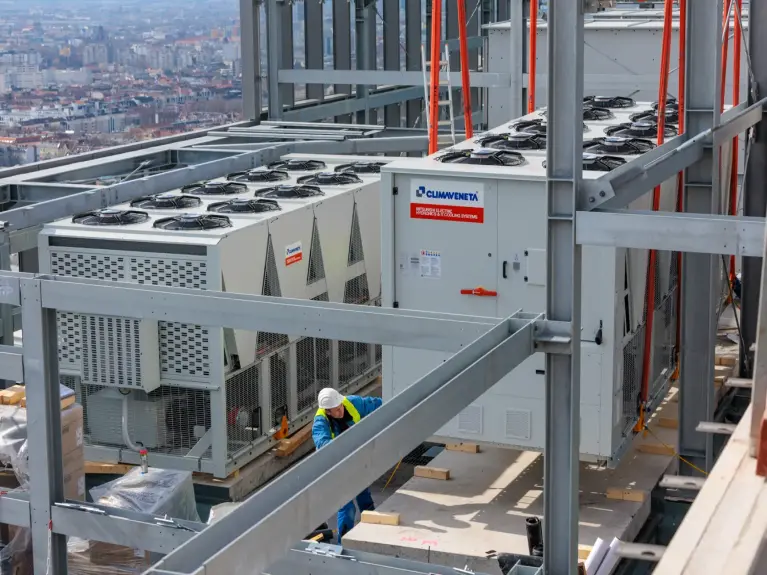

Les quatre refroidisseurs fournissent conjointement une capacité d'environ 2,7 MW et remplissent des fonctions variées. Les deux unités "plus petites", chacune avec une capacité de refroidissement d'environ 600 kW, sont reliées aux systèmes de climatisation, assurant la pré-refrigération nécessaire de l'air aspiré. Les systèmes de ventilation centraux fournissent non seulement l'apport d'air frais et le renouvellement de l'air, mais contribuent également à la charge de base pour le chauffage et le refroidissement des espaces. Pour une demande de chaleur supplémentaire, la chaleur est fournie via le réseau de chauffage urbain local ou par la fonction de récupération de chaleur de l'un des refroidisseurs placés sur le toit.
Les deux autres refroidisseurs, avec des capacités de refroidissement de 830 et 842 kW, sont directement responsables de la climatisation des pièces dans les 36 étages de la tour, effectuée au moyen de plafonds climatiques utilisés à la fois pour le chauffage et le refroidissement. Ces plafonds climatiques, élégamment suspendus dans l'espace, offrent une capacité élevée pour le chauffage et le refroidissement ainsi qu'une absorption acoustique supérieure, répondant ainsi aux exigences architecturales élevées du bâtiment. Avec leur conception ouverte, ils offrent une vue dégagée sur le plafond supérieur et une flexibilité pour les futures dispositions et conceptions spatiales.
DURABILITÉ DANS LA GESTION DE LA CHALEUR
Une attention particulière est portée au refroidisseur le plus puissant de la sélection, équipé d'une technologie avancée de récupération de chaleur. Cette technique joue un rôle crucial dans la gestion énergétique du gratte-ciel en stockant la chaleur qui serait autrement perdue pendant le refroidissement dans un réservoir tampon au sous-sol. La chaleur récupérée ne quitte pas le système ; au lieu de cela, elle est réutilisée de manière efficace et distribuée à plusieurs circuits de chauffage et sous-stations, atteignant finalement les pièces via des plafonds tendus. Ce processus de récupération complète de la chaleur est non seulement rentable en réduisant les coûts opérationnels, mais il est également bénéfique pour les performances environnementales du bâtiment, contribuant ainsi à sa certification environnementale.
RÉDUIRE L'EMPREINTE ÉCOLOGIQUE
Les refroidisseurs peuvent être configurés de manière polyvalente et intégrés de manière transparente dans la conception durable du bâtiment. Avec des compresseurs à vis pilotés par onduleur, permettant un ajustement continu du fonctionnement, ces unités fonctionnent de manière particulièrement économe en énergie, en particulier dans les plages de charges partielles où le refroidissement confortable est crucial. De plus, ces systèmes sont adaptés au réfrigérant respectueux de l'environnement R513A, qui a un impact environnemental considérablement plus faible que le R134a, avec un GWP inférieur de 56%, non toxique et non inflammable (ASHRAE 34 - Classe A1, ISO 817). De plus, le R513A offre des performances thermodynamiques comparables au R134a, garantissant ainsi une haute efficacité énergétique. Cette combinaison de performances exceptionnelles en termes d'efficacité annuelle et d'un réfrigérant respectueux de l'environnement favorise la réduction tant des émissions directes qu'indirectes de gaz à effet de serre, grâce à une utilisation d'énergie primaire minimale.
COMMANDE INTELLIGENTE
La commande des refroidisseurs s'effectue via le programme de commande W3000+ et l'interface KIPlink, qui peut simplement être intégrée au système de gestion de bâtiment courant. Le contrôleur W3000+ offre un régime de température auto-adaptatif qui réagit rapidement à une diversité d'exigences de charge et dispose d'outils de diagnostic améliorés, notamment une fonction de "boîte noire". La commande locale est conviviale grâce à un grand écran LCD avec des touches de fonction claires, soutenu par un menu en plusieurs couches pour une navigation et des ajustements sans effort. Le mécanisme de contrôle est équipé d'algorithmes et de paramètres de pointe assurant des ajustements fluides aux conditions opérationnelles sur un large spectre dynamique. La commande directe est possible via l'interface innovante KIPlink, qui utilise une technologie WLAN locale, vous permettant de contrôler les systèmes sans effort avec un appareil mobile - un smartphone, une tablette ou un ordinateur portable - sans avoir besoin d'un clavier physique.
Les points clés
Résumé- L'EDGE East Side à Berlin est reconnu comme l'un des gratte-ciel les plus durables d'Allemagne, avec des normes élevées en matière de qualité de construction, de durabilité, de santé et de bien-être.
- Quatre refroidisseurs d'air Mitsubishi Electric à vis pilotées par onduleur de la série i-FX G05 sont essentiels pour le système de climatisation du bâtiment, conformément aux strictes exigences de durabilité
- Ensemble, ces quatre refroidisseurs fournissent une puissance frigorifique combinée d'environ 2,7 MW, chacun ayant des fonctions spécifiques au sein du concept de refroidissement.
- Leur large éventail d'options de configuration a permis une intégration transparente dans la conception technique du bâtiment durable. Par exemple, l'un des refroidisseurs est doté d'une fonction avancée de récupération de chaleur.
- Cette récupération totale de chaleur optimise non seulement considérablement l'efficacité, mais contribue également à réduire les coûts d'exploitation, renforce la gestion environnementale et favorise l'obtention de diverses certifications.
