CLIMATISATION D'UNE SALLE ÉVÉNEMENTIELLE POLYVALENTE
Référence pour un refroidissement et une ventilation efficaces de la HALLE Mitsubishi Electric
DüsseldorfÀ Düsseldorf se trouve la Mitsubishi Electric HALLE, une salle événementielle polyvalente d'une capacité d'environ 7 500 visiteurs. Cette salle, avec un volume d'air d'environ 46 000 m³, nécessite une ventilation constante. Surtout lors des grands événements, une capacité de refroidissement supplémentaire est nécessaire. Le système de refroidissement précédent était techniquement et économiquement obsolète et ne répondait plus aux normes actuelles en matière de consommation d'énergie, d'environnement et de climat. Le nouveau refroidisseur de Climaveneta, une marque de Mitsubishi Electric, répond aux exigences modernes : il est économe en énergie, facile à utiliser, fiable et plus durable.
- Haute efficacité énergétique
- Réfrigérant respectueux de l'environnement
- Capacité de refroidissement importante
- Facilité d'utilisation
- Fonctionnement fiable
- Optimisé pour le confort
Le bâtiment
Le bâtiment

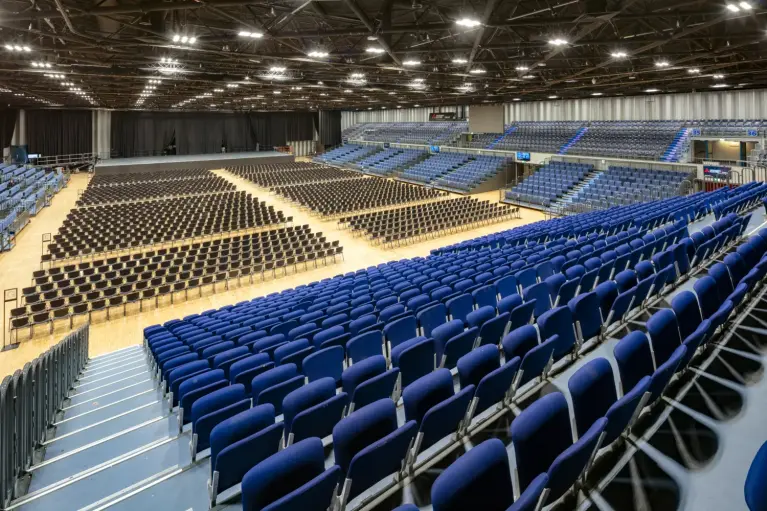

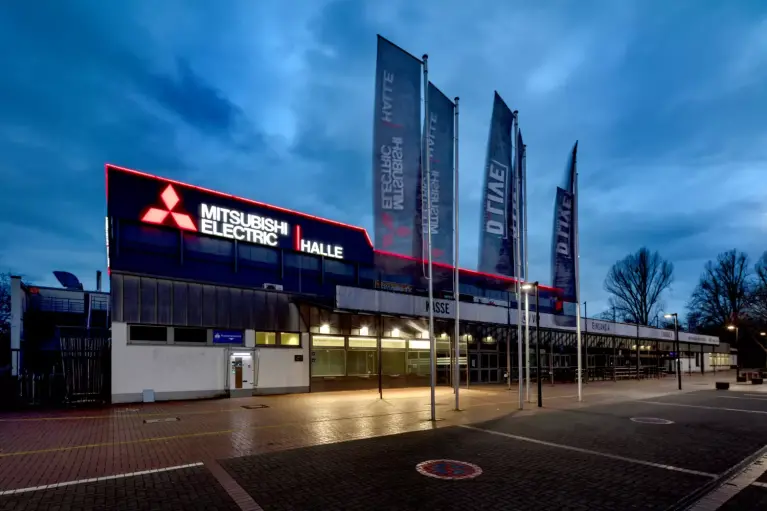

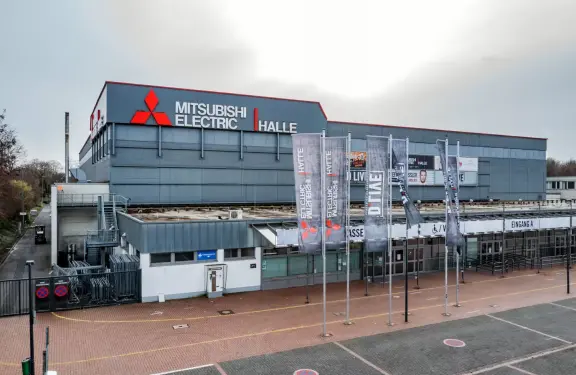

La Mitsubishi Electric HALLE à Düsseldorf est connue depuis 1971 comme un lieu événementiel polyvalent. Avec une capacité variable de 7 500 visiteurs, la salle, grâce à son intérieur adaptable et à sa technologie avancée, est idéale pour une large gamme d'événements tels que des concerts, des compétitions sportives, des événements d'entreprise et des foires. De plus, la salle est parfaitement équipée pour les comédies musicales, les productions télévisuelles et les spectacles sur glace.
Le défi
Défis à relever
Pour une salle pleine, une climatisation constante et fiable est essentielle pour la circulation d'air frais. Le système de refroidissement doit être puissant et économe en énergie pour évacuer efficacement la chaleur et offrir une expérience confortable aux visiteurs. Avec une hauteur de 9,50 m, une longueur de 74 m et une largeur de 66 m, cela nécessite un système de gestion de bâtiment solide et efficace. L'ancienne installation de refroidissement était obsolète et ne répondait plus aux normes actuelles en matière de consommation d'énergie et d'exigences environnementales. De plus, le système était sujet aux pannes et n'était pas assez fiable pour assurer le bon déroulement des événements. Une nouvelle installation de refroidissement économe en énergie était la seule option.
La solution
Groupe d'eau froideLe meilleur choix s'est avéré être une nouvelle installation de refroidissement pour la climatisation de la salle, répondant aux critères d'économie d'énergie, de durabilité, de confort et de fiabilité. Le bureau d'ingénierie a élaboré des plans pour remplacer l'installation de refroidissement existante par un modèle économe en énergie. Un refroidisseur air-eau très efficace de la série NX2-G06 de Climaveneta, une filiale de Mitsubishi Electric, a été installé. Cette nouvelle unité a une capacité de refroidissement de 836 kW et utilise un réfrigérant respectueux de l'environnement. Elle est responsable du contrôle climatique de l'air d'alimentation pour deux grands systèmes de ventilation. Le fait que le système soit de la même marque que la salle était une coïncidence fortuite.
Avantages du nouveau groupe d'eau glacée pour la salle de spectacle
AvantagesCertifié Eurovent, conforme à ErP2021 et classe d'efficacité énergétique A

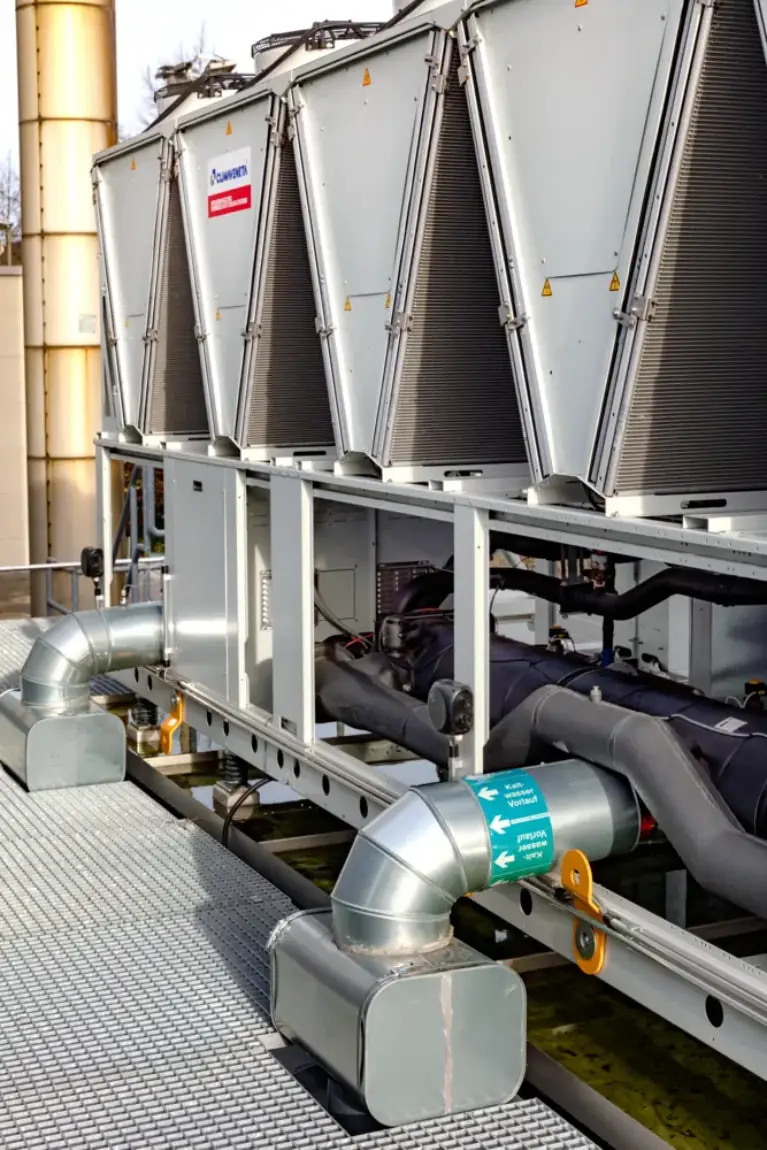

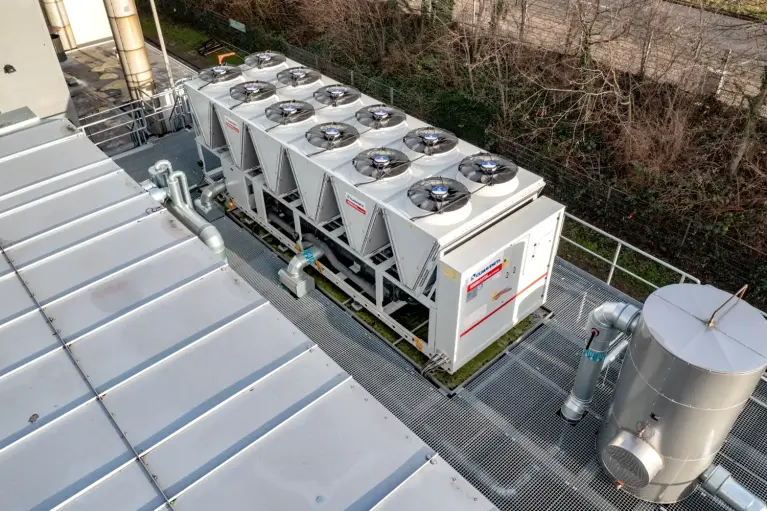

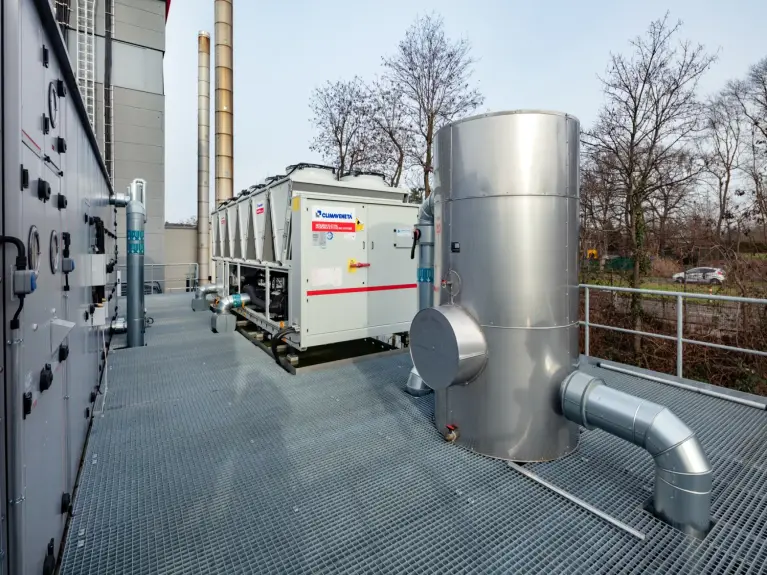

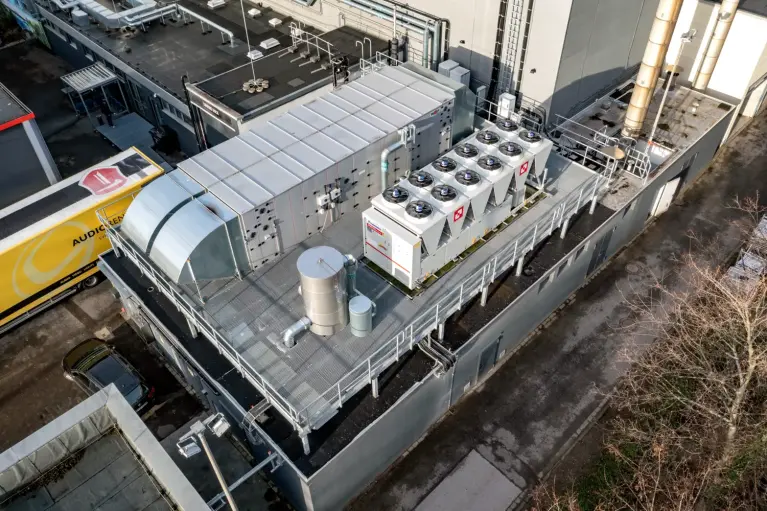

La mise en place et l'installation du nouveau système ont été des opérations logistiques délicates. Les unités ont été soulevées sur le toit avec une grue télescopique imposante. Après la mise au point, elles ont été connectées aux tuyaux nouvellement installés. Le refroidisseur à air NX2-G06 série chiller fonctionne de manière super efficace pour un climat intérieur agréable et dispose de huit compresseurs répartis sur différents circuits. Il est important de noter que tous les composants hydrauliques et mécaniques cruciaux sont intégrés. Toute la ligne est certifiée Eurovent et respecte la norme ERP2021.
La dernière génération offre une plus grande capacité de refroidissement et une plus grande efficacité énergétique, permettant d'augmenter le rendement saisonnier jusqu'à 12 %. En particulier, l'efficacité améliorée contribue à réduire ou à stabiliser les coûts énergétiques, ce qui permet un temps de récupération plus rapide en raison des coûts opérationnels plus bas. Pour la climatisation de confort, l'efficacité énergétique est cruciale, tout comme la fourniture fiable d'eau réfrigérée. Pour la série NX2, nous avons donc conçu une nouvelle génération de compresseurs à spirale qui fonctionnent spécialement avec des réfrigérants A2L. Ils sont plus économes en énergie selon la directive PED, surtout en charge partielle, et atteignent la meilleure classe d'efficacité énergétique A.
ÉCONOMISER L'ÉNERGIE AVEC DES POMPES MODULANTES ET DES VENTILATEURS EC
Non seulement les nouveaux compresseurs contribuent à l'efficacité, mais aussi les autres composants. Les ventilateurs EC, par exemple, assurent un contrôle précis du flux d'air et peuvent supporter une pression statique externe élevée. L'échangeur de chaleur spécialement conçu a un seul circuit d'eau et est facile à inspecter et à nettoyer, ce qui améliore le transfert de chaleur et l'efficacité. De plus, la consommation d'énergie est réduite grâce aux pompes modulantes qui fonctionnent avec un onduleur externe pour un débit d'eau contrôlé. La logique de contrôle intelligente ajuste le débit de réfrigérant en fonction de la charge.
ORIENTÉ VERS L'AVENIR AVEC UN RÉFRIGÉRANT RESPECTUEUX DE L'ENVIRONNEMENT
La durabilité était une priorité, en particulier dans le cadre de la législation sur les gaz fluorés. C'est pourquoi le choix s'est porté sur le réfrigérant R454B à faible potentiel de réchauffement global (PRG). Ce réfrigérant répond largement aux exigences actuelles et offre une alternative durable aux réfrigérants HFK traditionnels. Le système sur le toit utilise le R454B, qui nécessite un remplissage plus petit et réduit à la fois l'effet de serre et l'empreinte carbone. Le réfrigérant est efficace, non toxique, difficilement inflammable (classe A2L) et fonctionne bien avec les équipements et composants existants.
LOGICIEL DE CONTRÔLE FACILE À UTILISER

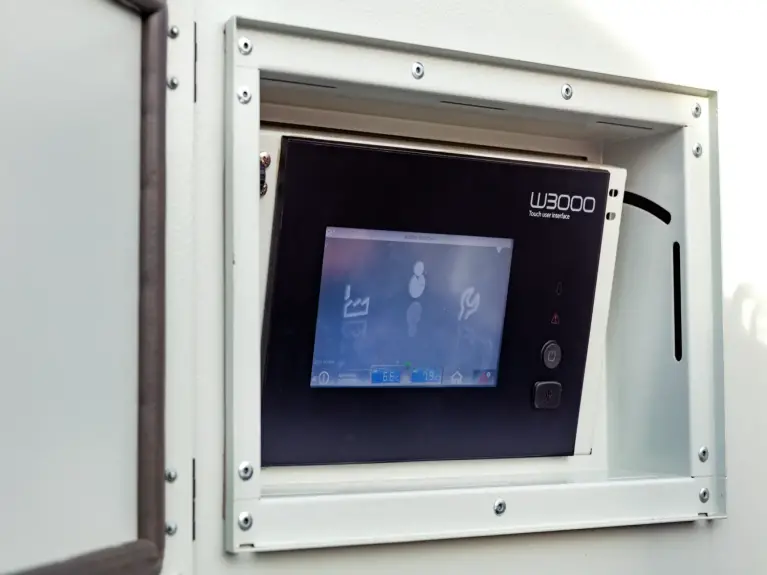

La gestion du refroidisseur se fait via le système de gestion du bâtiment de la salle événementielle, géré par l'équipe technique. Le logiciel W3000+, spécialement conçu pour ce modèle, s'intègre sans problème au système existant. Ce système dispose d'un contrôle adaptatif de la température pour une adaptation rapide à différentes charges et d'un diagnostic avancé avec une fonction de "boîte noire". Sur place, un grand écran LCD avec une interface intuitive et des touches de fonction permet l'accès à un menu complet pour des informations et des réglages directs.
Les points clés
Résumé- La Mitsubishi Electric HALLE à Düsseldorf, une salle événementielle jusqu'à 7 500 visiteurs, nécessite une ventilation continue et une capacité de refroidissement supplémentaire pour les grands événements.
- Le remplacement était nécessaire car l'ancienne installation de refroidissement était techniquement et économiquement obsolète et ne répondait plus aux normes actuelles de consommation d'énergie et d'exigences environnementales.
- Comme remplacement, le choix s'est porté sur le refroidisseur air-eau NX2-G06/K 0898 de Climaveneta (Mitsubishi Electric) avec des compresseurs à vis, conçu pour une installation extérieure.
- Ce nouveau refroidisseur se distingue par une efficacité beaucoup plus élevée, entraînant des coûts énergétiques réduits ou stables et contribuant ainsi à un amortissement rapide.
- La durabilité du réfrigérant R454B est soulignée par un remplissage réduit, un faible potentiel de réchauffement global (PRG) et une empreinte carbone limitée.
- L'intégration avec le système de gestion de bâtiment existant s'est déroulée sans heurts grâce au logiciel de contrôle W3000+ intégré dans la nouvelle unité.
