i-FR-G05-Z 2202 - 7223

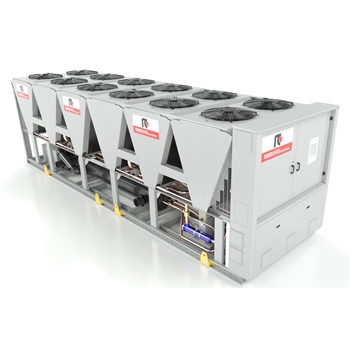

Luftgekühlte Kaltwassersätze zur Außenaufstellung 477 - 1697 kW
Kaltwassersatz zur Außenaufstellung mit halbhermetischen drehzahlgeregelten Schraubenverdichtern, optimiert für R513A, Axialventilatoren, luftgekühlten Micro-Channel Wärmetauschern komplett aus Aluminium, Rohrbündelwärmetauschern ohne Umlenkung von Mitsubishi Electric und elektronischem Expansionsventil. Basis, Tragkonstruktion und Paneele bestehen aus verzinktem, epoxidpulverbeschichtetem Stahlblech mit erhöhter Dicke. Eurovent Zertifizierung. Die invertergeregelten Schraubenverdichter können die Leistung dank des variablen Vi (Verdichtungsverhältnisses) und der besonderen Innengeometrie an die Betriebsbedingungen anpassen. Durch die genaue Dimensionierung aller internen Komponenten und den Einsatz von Invertertechnologie gewährleistet das Gerät Flexibilität, Zuverlässigkeit und maximale Effizienz in jedem Betriebszustand.

Produkt-Features

Features
Hohe Effizienz
Höchste Effizienz bei Voll- und Teillast, dank exzellenter technologischer Lösungen. Diese Geräte sorgen für niedrige Betriebskosten und kurze Amortisationszeiten.
Eingebaute hydraulische Komponenten
Das optionale, eingebaute Hydraulikmodul umfasst bereits die wichtigsten Komponenten des Hydraulikkreislaufs; es ist in verschiedenen Konfigurationen erhältlich, mit einer oder zwei Pumpen, mit niedriger oder hoher Förderhöhe.
Erweiterter Betriebsbereich
Einsatzbereich des Geräte von -20 °C bis 40 °C Außenlufttemperatur im Wärmepumpen-Betrieb; Warmwasser-Austrittstemperaturen von 25 °C bis 65 °C.
Luftgekühlter Micro-Channel Wärmetauscher komplett aus Aluminium
Die luftgekühlten Micro-Channel Wärmetauscher komplett aus Aluminium gewährleisten höchste Effizienz bei reduzierter Kältemittelfüllmenge und geringerem Gewicht. Die optionale Epoxid-Beschichtung garantiert ein Höchstmaß an Korrosionsbeständigkeit, selbst in besonders aggressiven Umgebungen.
Kaskadenregelung mit dynamischem Master
Lastverteilung, Sequenzierung, aktive Redundanz, Priorität der Aktivierung von Leistungsstufen und Alarm-Management sind nur einige der Funktionen, die über das Gerät realisiert werden können, wenn es mit mehrere Geräten im SmartLAN verbunden wird. Darüber hinaus ist die Stabilität des Systems dank der Dynamic-Master-Logik auch im Alarmfall oder bei Fehlfunktionen gewährleistet.
Präzise Abstimmung zwischen Gerät und System
Niedriger Anlaufstrom und ein höherer Leistungsfaktor als bei vergleichbaren Geräten mit fester Drehzahl, ermöglichen eine einfachere elektrische Installation, da kleinere Absicherungen möglich sind und u.U. keine Blindstromkompensation benötigt wird. Der Einsatz der VSD-Technologie (variable Drehzahlregelung) ermöglicht eine stufenlose Modulation des Gerätes und damit geringere Schwankungen der Wasseraustrittstemperatur.
Reduzierter Platzbedarf
Diese neuen Geräte sind platzsparend und somit die beste Lösung sowohl für Neuinstallationen (dank hoher Effizienz) als auch für den Austausch veralteter Geräte im Bestand, die bei gleichen Abmessungen und Kühlleistungen eine sehr hohe Effizienzsteigerung bieten.
Entspricht ErP 2021 Richtlinie
Die Geräte erfüllen und übertreffen die saisonalen Mindestanforderungen an die Energieeffizienz, die ab 2021 von der Ökodesign-Richtlinie 2009/125 / EG gefordert werden. Der saisonale Wirkungsgrad kann dank der optionalen EC-Ventilatoren weiter gesteigert werden.
HPC - Hydronic Plant Connect
Diese Funktion verbindet die Innengeräte (CRAC) mit einem oder mehreren Kaltwassersätzen. Ein fortschrittlicher Algorithmus erkennt sofort die tatsächliche Wärmelast der Innengeräte und übermittelt diese Informationen an die Kaltwassersätze, wodurch der Betrieb des gesamten Systems optimiert wird.
Kältemittel mit geringem GWP
Das Kältemittel R454B der neuen Generation ist eine umweltfreundlichere Alternative zum herkömmlichen Kältemittel R410A und bietet eine Reduzierung des Treibhauspotentials um 76 % (Treibhauspotential R454B = 467, Treibhauspotential R410A = 1924 gemäß IPCC Rev. 5) und hat kein Ozonabbaupotential.

Technische Daten

Technische Daten

Produkt-Informationen

Produkt-Informationen
  • K - Standard-Effizienz in kompakter Ausführung
  • SL-A - Hohe Effizienz in super schallgedämmter Ausführung
  • A - Hohe Effizienz
  • SL-K - Standard-Effizienz in kompakter, super schallgedämmter Ausführung
  • - - Ohne Wärmerückgewinnung
  • D - Teilweise Wärmerückgewinnung
  • R - Funktion für vollständige Wärmerückgewinnung
  • Schalldämmung (nur für K-Ausführungen)
  • EC-Ventilatoren mit elektronischem bürstenlosem DC-Motor (für K-Versionen)
  • Multi-Manager im SmartLAN
  • HPC - Hydronic Plant Connect
  • Luftgekühlter Micro-Channel Wärmetauscher komplett aus Aluminium mit Epoxid-Beschichtung
  • Luft-Wärmetauscher aus Kupferrohren und Aluminiumlamellen, auch mit beschichteten Lamellen oder mit einer "Fin Guard Silver" Schutzbeschichtung erhältlich.
  • Kältemittel-Leckagesensor
  • HT-Kit zur Erweiterung des Betriebsbereichs des Geräts
  • Hydraulikmodul
  • VPF-System (Variable Primary Flow)
  • Anbindung an eine GLT über folgende Protokolle möglich: Modbus, Mitsubishi M- Net, Echelon, Bacnet, Bacnet over- IP.

Regelung W3000+

W3000+: Elektronische Regelung mit Tastatur. Eine einfach zu bedienende Oberfläche und ein kompaktes LC-Display mit mehrsprachigem Menü (19 Sprachen stehen zur Auswahl). Die Fehlerdiagnose umfasst das vollständige Alarm-Management mit der „Black-Box“-Funktion (über PC) und der Alarm-Historie (über Display oder PC) für eine bessere Analyse des Gerätebetriebs. Über das integrierte Timer-Programm können vier verschiedene Profile mit je zehn Regelzeiten und Sollwerten eingegeben werden. Diese Funktion ist wesentlich für ein effizientes Energiemanagement. Optional bietet das KIPlink – Keyboard In Your Pocket – eine innovative Alternative bzw. Ergänzung zur standardmäßigen Tastatur. Über diese Benutzeroberfläche mit Wi-Fi-Technologie, kann die Anlage direkt vom Smartphone oder Tablet aus bedient werden. Die Temperatur-Regelung basiert auf dem exklusiven "QuickMind"-Algorithmus mit autoadaptiver Logik, der besonders in Systemen mit niedrigem Systeminhalt vorteilhaft ist. Alternativ stehen auch die proportionale- oder proportional-integrale Regelung zur Verfügung. Bei komplexen Systemen bestehend aus mehreren Geräten können optionale Kaskadenregler eingesetzt werden. Außerdem können der Verbrauch und die Leistung des Gerätes gemessen werden. Ein variabler Primär-Volumenstrom ist standardmäßig verfügbar (VPF.E-Regelung). Die Gebäudeleittechnik kann einfach über eigene Regelungen, oder die Integration in Fremdsysteme mittels gängiger Protokolle wie Modbus, Echelon, BACnet-over-IP, BACnet MS/TP, Konnex, Modbus TCP/IP und SNMP erfolgen. Über eine zentrale Fernbedienung können bis zu zehn Geräte bedient werden.
